液位传感器

液位传感器（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器。静压投入式液位传感器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

液位传感器分类

分为两类：

第一类为接触式，包括单法兰静压/双法兰差压液位传感器，浮球式液位传感器，磁性液位传感器，投入式液位传感器，电动内浮球液位传感器，电动浮筒液位传感器，电容式液位传感器，磁致伸缩液位传感器，伺服液位传感器等。

第二类为非接触式，分为超声波液位传感器，雷达液位传感器等。

静压投入式液位传感器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。 利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。

不同液位传感器对比

1、浮筒式液位传感器浮筒式液位变送器是将磁性浮球改为浮筒，液位传感器是根据阿基米德浮力原理设计的。浮筒式液位变送器是利用微小的金属膜应变传感技术来测量液体的液位、界位或密度的，它在工作时可以通过现场按键来进行常规的设定操作。

2、浮球式液位传感器 浮球式液位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿测量导管上下移动，导管内装有测量元件，它可以在外磁作用下将被测液位信号转换成正比于液位变化的电阻信号，并将电子单元转换成4～20mA或其它标准信号输出。 液位传感器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出大电流不超过28mA，因而能够可靠地保护电源并使二次仪表不被损坏。

3、静压式液位传感器 该变送器利用液体静压力的测量原理工作，它一般选用硅压力测压传感器将测量到的压力转换成电信号，再经放大电路放大和补偿电路补偿，后以4～20mA或0～10mA电流方式输出。

液位传感器工作原理

用静压测量原理：当液位传感器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为：Ρ = ρ .g.H + Po式中： P ：变送器迎液面所受压强 ρ：被测液体密度 g ：当地重力加速度 Po ：液面上大气压 H ：变送器投入液体的深度 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ， 使传感器测得压力为：ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。 功能特点： ◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ～ 70 ℃范围内，温度飘移低于 0.1%FS ，在整个允许工作温度范围内低于 0.3%FS 。
◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。
◆固态结构，无可动部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。

液位开关液位传感器区别

液位开关是根据液位传感器的信号输出开启放水或者进水的阀门而使水位保持恒定的一种控制器。也可以说液位开关输出的是一种开关信号，液位开关首先要确定液位的高度，依据这个高度来输出开关量信号。而液位传感器是将液位的高度转化为电信号的形式进行输出。我们可以对电信号进行处理比如和plc、数据采集器或者专业显示器相连进而输出液位的高度。还有就是液位开关和液位传感器的原理虽然相同。但是液位开关是开关控制电路，而液位传感器是相当于变压，变流用的电路元件。

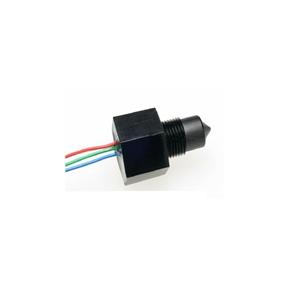

光电液位开关LLE系列图片来源深圳工采网

光电液位传感器

光电液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。它具有结构简单，定位精度高；没有机械部件，不需调试；灵敏度高及耐腐蚀；耗电少；体积小等诸多优点而受到市场的逐渐认可。 1、由于液位的输出只与光电探头是否接触液面有关，与介质的其它特性，如温度、压力、密度、电等参数无关，所以光电液位传感器检测准确、重复精度高；响应速度快，液面控制非常精确，并且不需调校，就可以直接安装使用。
2、由于光电液位传感器探头体积相对小巧，可分开安装在狭小空间中适合特殊罐体或容器中使用。另外还可以在一个测量体上安装多个光电探头制成多点液位传感器、变控器。
3、由于对传感器内部的所有元器件进行了树脂浇封处理,传感器内部没有任何机械活动部件,因此光电液位传感器可靠性高、寿命长、免维护。

液位传感器产业现状

传感器产业是技术密集型产业，传感器在研发和制造过程中技术多样性、边缘性、综合性和技艺性的特点明显，是多种高技术的集合产物。同时，传感器产业也是投资密集型产业，这一点是由它的技术密集型决定的，在工程化和规模化生产过程中也需要较大的投资。正是传感器上述的产业特点，使得西斱国家在发展传感器产业方面具有巨大的优势。仍目前传感器市场结极来看，全球前十大传感器厂商被国外企业包揽，目前国外主要的传感器企业有霍尼韦尔、意法半导体、飞思卡尔等。国内方面，受传感器巨大前景的影响，中国的传感器企业也在不断增多，主要有华工科技、苏州固锝、大立科技等。在传感器技术方面，我国企业已基本掌握了中低端传感器研发的技术，逐渐在向高端领域拓展。和国外的差距为我们的增长提供了空间，也指明了方向，幵且中国这几年在电子信息技术方面也取得了较快的发展，所以在巨大市场需求的刺激下，在众多本土企业的参与下，中国传感器企业有望取得骄人的成绩。

随着电子技术、材料技术、物理技术、化学技术等技术的进步，液位传感器也在仍传统型向新型化方向发展。液位传感器的新型化主要体现在微型化、智能化、数字化、多功能化、系统化、网络化等特点。新型液位传感器的这些特点是传感技术演变的结果，也是新时代智能传感技术的要求。
