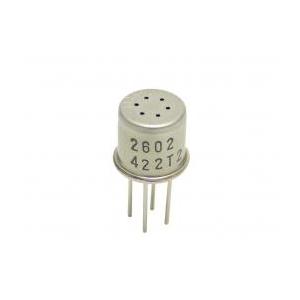

空气质量传感器TGS2602介绍及其应用

一款简单的气味检测器电路如图，

传感器TGS2602的加热器Rh使传感器的气体敏感材料与被测气体保持在适当的温度，在清洁的空气中，传感器的阻抗Rs约为10kΩ～100kΩ；电位器W2为传感器负荷电阻，从中取出检测电压；运放ICa对检测电压作3倍同相放大，调整电位器W1使ICa的输出电压在清洁空气中时为零。比较器ICb～ICd和LEDl～LED3构成三级气味等级显示器，电阻R12～R16组成分压器，分别为三个比较器提供O.5V、1V、1.5V基准电压；比较器上用Rf=lMΩ电阻提供正反馈，与Rin=10kΩ电阻构成滞后电路，滞后电压：

Vhvs=RinxVCC／（Rin+Rf）=10xltYx3/（10x103+l×106）≈0.03这样，即使输入电压有0.01V的波动，输出电压仍可保持稳定。

电路调整：
1.接通电源，调节Wl，I-Ca的输出电压可在3V～0.5V之间变化；当ICa输出电压分别调至0.5V、lV、1.5V时。LEDl、LED2、LED3将依次点亮；
2.接通电源，因传感器内加热器温度上升，吸附氧气量增加，传感器阻抗Rs随之增高，这时可见I-Ca输出电压有下降倾向。由此可判断传感器及放大电路正常。

正确调整时需要清洁的空气及浓度为10ppm的乙醇，业余条件下可采用类似酒精检测器的方法：首先调Wl使ICa输出为0V，然后口含一口啤酒，距传感器数厘米远处喷出，这个量相当于数百ppm浓度的酒精，此时调整W2，使ICa输出为1.5V，三个LED全部点亮。

空气质量传感器TGS2602特点：

* 对VOC与气味有高灵敏度
* 低功耗
* 对污染空气有高灵敏度
* 使用寿命长
* 应用电路简单
* 体积小

空气质量传感器TGS2602有以下用途：
1.确定某一环境中臭味的发生源以及检验除臭剂的效果；
2.判断食品的鲜度以及调查某种保存方法下食品劣化的速度；
3 检测已刷涂料或油漆的气味浓度以确定它们的干燥程度；
4.利用比较器的输出电压去控制排风机的开、关，自动保持局部环境的空气清洁。
