超声波测距芯片的工作原理基于超声波的发射、传播及反射特性，通过测量时间差计算距离。采用时间差测距法，芯片内置超声波发射器将电信号转换为超声波并向外发射，遇到障碍物后反射回的信号被接收器捕获。芯片记录超声波往返时间，结合声速公式计算距离。
信号转换：发射器将电信号转换为高频超声波（通常＞20kHz），接收器将机械振动转化为电信号。
时间测量：芯片内置计时模块，从发射信号开始计时，直到接收器接收到反射波后停止计时，时间差乘以声速（通常取340m/s）即得距离。
环境补偿：实际产品常加入温度补偿模块，因声速受温度、湿度影响，需通过传感器实时校正以提高精度。
工采电子代理的MS1030是一款针对超声波流量高精度测量电路，它具有高精度，高稳定性，高效率的特点；它的测量精度高达15PS，测量范围从500NS~4MS@4MHZ的测量范围，在第一波模式情况下，内部比较器的offset可编程范围为±127mV，而且还另外增加了±64mV的比较偏置电压；单向测量回波较多达8个回波脉冲，内嵌顺逆流自动测量模式，测量完成后顺流和逆流的8个回波脉冲值及8个回波脉冲的和均有独立的结果寄存器，该测量模式既提高精度，也降大大低了测量功耗；该电路的封装管脚完全和MS1022 PIN to PIN兼容，客户在替换上非常便捷。
MS1030为高端数字模拟混合器件。为了达到较佳测量效果,好的电源非常重要。电源应该具有高电容性和低电感性。
所有的Ground引脚都应该连接到印刷电路板的地层上. Vio和Vcc应该通过一个电池或者固定的线性电压调节器给出。不要应用开关式的调节器,避免由于IO电压引起的干扰。

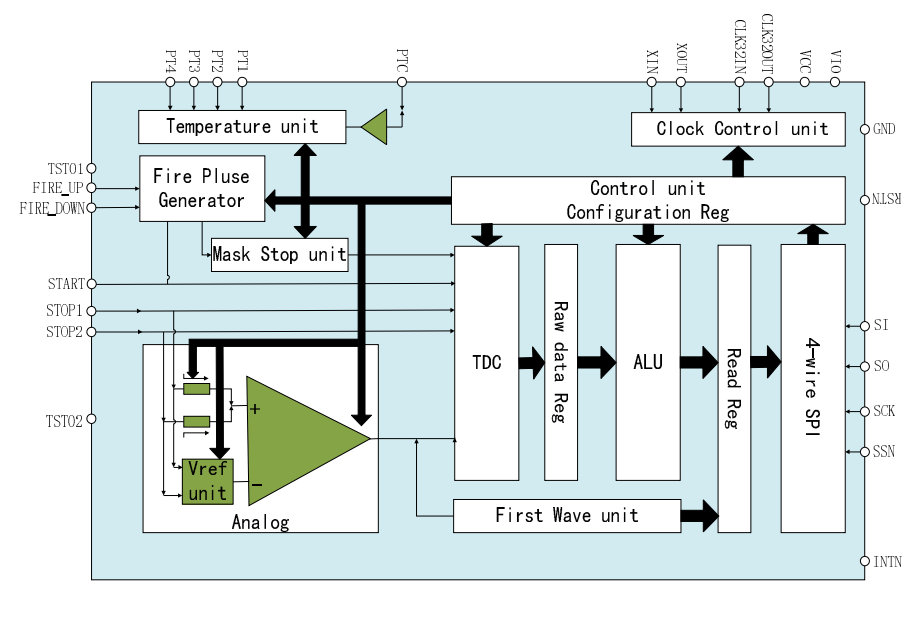

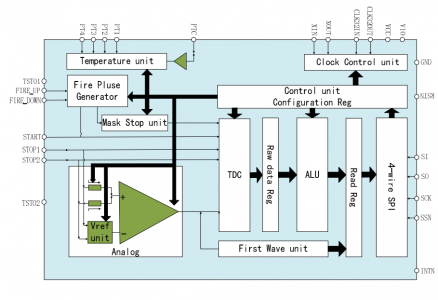

内部框图：

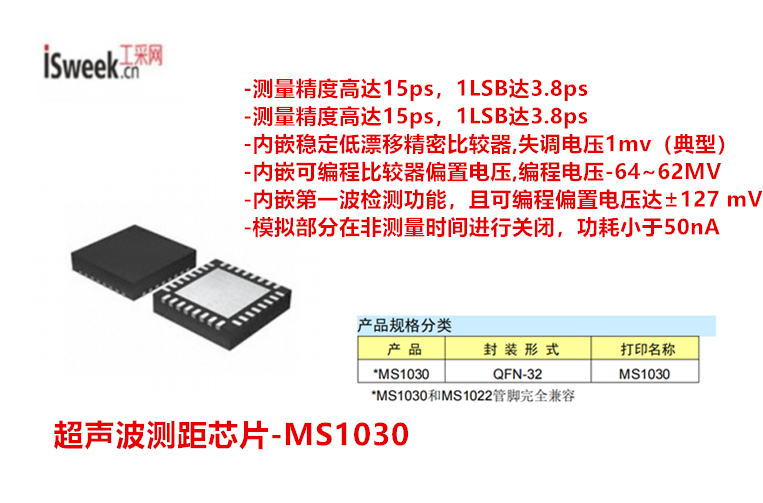

超声波测距芯片 - MS1030的特性：
流量测量单元：
-测量精度高达15ps，1LSB达3.8 ps
-测量范围500ns至4ms @4MHZ
-较多可以测量8个回波信号，而且将8个回波信号测量值进行累加并放入结果寄存器
-通过StartTOFRestart命令并自动测量顺流和逆流，测量完成后INTN产生中断
-具有高精度脉宽检测单元
模拟输入电路：
-内嵌稳定低漂移精密比较器,失调电压1mv（典型）
-内嵌可编程比较器偏置电压,编程电压-64~62MV
-内嵌第一波检测功能，且可编程偏置电压达±127 mV
-模拟部分在非测量时间进行关闭，功耗小于50nA
脉冲发生单元：
-内嵌两个脉冲发生器，单个较多可生成127个脉冲
-脉冲发生器发送脉冲频率从62.5KHZ~2MHZ @4MHZ
-脉冲发生器单个输出电流可达48MA电流
-两个脉冲输出管脚具有单个反向功能
温度测量单元：
2个或4个温度传感器，PT500/PT1000
内嵌施密特触发器
超低功耗（每30秒测量一次时为0.08uA）
其他功能：
上升或/和下降沿触发测量
高精度的STOP屏蔽窗口
低功耗32K振荡器（4UA）
4线SPI通信接口
工作电压2.5V至3.6V
工作温度-40℃至+125℃
QFN32
在国产超声波测距芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产超声波测距芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
