在电子电路设计中，过流保护是确保系统可靠性的关键环节，贴片自恢复保险丝是一种采用表面贴装（SMD）封装的自恢复过流保护元件，属于正温度系数聚合物热敏电阻（PPTC）在正常工作时保持低电阻，当出现过流故障时迅速转变为高电阻状态限制电流，故障排除后又能自动恢复，真正实现了"保护-自恢复"的智能循环。
一、什么是PPTC？
自恢复保险丝（简称PPTC）核心特性是其电阻值随温度升高而急剧上升，在正常工作电流下，PPTC处于低阻态；当电流超过设定值（如 I trip）或环境温度升高时，PPTC 迅速发热，电阻急剧上升，限制电流通过，从而保护电路；故障解除后，PPTC冷却并恢复低阻态，电路恢复正常工作。

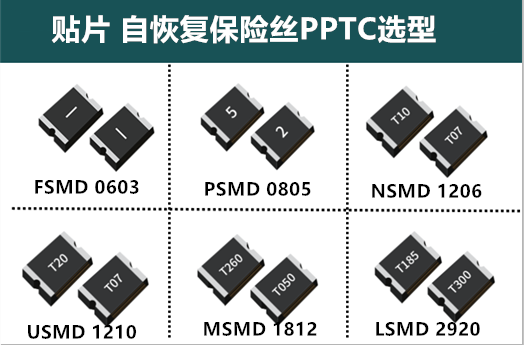

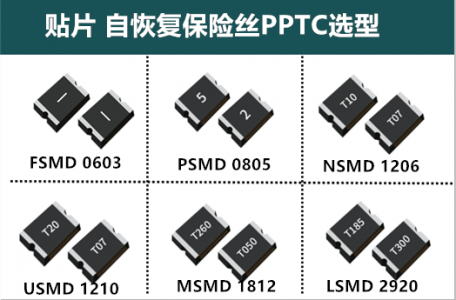

贴片自恢复保险丝主要封装有：0805、0603、1206、1210、1812、2920
由工采网代理的贴片自恢复保险丝具备国内行业领先的自恢复过流保护技术，产品通过UL、C-UL、TUV认证，符合RoHS、Reach、HF标准，广泛应用于智能手机、平板电脑、数码相机、电脑主板、USB端口保护、HDMI端口保护、汽车电子、安防设备产品当中。
■竞沃0603系列贴片保险丝，尺寸1.6×0.8mm，额定电流涵盖100mA～0.5A，额定电压6V～15V，最小跳闸时间0.1s@8A。
■竞沃0805系列贴片保险丝，尺寸2.0×1.25mm，额定电流涵盖100mA～1.0A，额定电压6V～24V，最小跳闸时间0.02s@8A。
■竞沃1206系列贴片保险丝，尺寸3.2×1.6mm，额定电流涵盖50mA～2.0A，额定电压6V～60V，最小跳闸时间0.1s@8A。
■竞沃1210系列贴片保险丝，尺寸3.2×2.5mm，额定电流涵盖50mA～2.0A，额定电压6V～50V，最小跳闸时间0.1s@8A。
■竞沃1812系列贴片保险丝，尺寸4.5×3.2mm，额定电流涵盖100mA～3.0A，额定电压6V～60V，最小跳闸时间0.02s@8A。
■竞沃2920系列贴片保险丝，尺寸7.0×5.0mm，额定电流涵盖300mA～5.0A，额定电压12V～60V，最小跳闸时间0.5 s@25A。
二、贴片保险丝的选型需要注意哪些方面？
1、正常工作电流：通过保险丝的工作电流不应超过保险丝额定电流的 75％。
2、脉冲、冲击电流、浪涌电流、启动电流和电路瞬变值，由于体积小带来的工艺方面的原因，贴片保险丝的抗冲击能力远小于同样额定电流的玻璃管保险丝或其他体积较大的保险丝。
3、电路的过载电流大小及过载电流存在的最短和最时间：通常需要使用示波器测试和理论计算相结合判断过载电流大小. 对保险丝的基本要求不该断的时候不能断（比如在出现浪涌电流的时候）该断的时候一定要在适当的时间内断（比如出现需要切断的过载电流的时候）。
4、电阻：贴片保险丝的电阻对某些电路有一定的影响：若将内阻过大的保险丝安装在某些电路中，它将影响电路的系统数，使得电路不能正常工作。
5、环境温度：贴片保险丝应用于便携式设备时,要适当考虑保险丝的温升,也就是考虑保险丝额定电流的折减。保险丝工作时的环境温度应在规定的工作温度范围之内，当保险丝周围的环境温度超过25℃时，应参照温度折减曲线降级使用。
6、施加在保险丝上的外加电压：通常贴片保险丝应用于便携式设备,电路工作电压一般都不高,只要贴片保险丝的额定电压高于电路工作电压， 就可以放心选用。
7、产品的认证：例如出口到北美,一定需要有 UL 或 CSA 认证。目前出口到欧洲的产品还需要符合欧盟的RoHs指令，也就是通常提到的 SGS 等环保认证。
选用贴片自恢复保险丝时需综合考虑电流、电压、封装、温度特性等多个因素，并结合实际应用环境进行校验。通过合理选型，PPTC 能有效提升系统的可靠性与安全性；工采网提供专业合理的应用解决方案，如需具体型号的详细参数、曲线图或样品支持可联系“在线客服”。
