在电子电路设计中，过流保护是确保产品稳定性和安全性的关键一环，在众多保护元件中，自恢复保险丝（PPTC，聚合物正温度系数热敏电阻）因其可重复使用的特性而备受青睐，由工采网代理的TLC（竞沃电子）拥有国内行业领先的自恢复过流保护技术，提供贴片型、直插型、电叠片型及圆环型等各类自恢复保险丝，且推出0402封装、1505封装的新型超低电阻PPTC产品系列
TLC自恢复保险丝基于聚合物正温度系数材料，在过流故障时能迅速跳变至高阻状态切断电路，故障消除后自动恢复至低阻状态，无需人工更换，产品通过UL、C-UL、TUV认证，符合RoHS、Reach、HF标准，其核心优势包括：
●超小封装：如0402、0603、0805、1206等贴片尺寸，适合高密度电路设计
●超低内阻：减少电路压降与电流损耗，提升能效
●快速响应：动作时间可低至100ms，提供及时保护
以下是部分常见型号的规格示例（具体参数以实际型号为准）：
●TLC-NSMD100/24：保持电流1A，耐压24V，跳闸电流2A，初始电阻60mΩ
●TLC-USMD050/16：保持电流500mA，耐压16V，贴片封装
●TLC-MSMD110/33：保持电流1.1A，耐压33V
●TLC‑LSMD300D：额定电压 24 V，保持电流 3 A，触发电流略高于 3 A

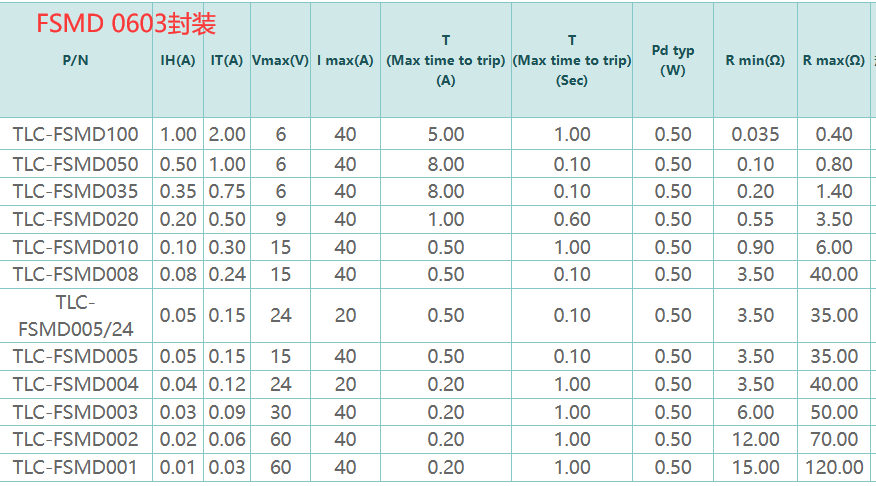

FSMD 0603封装：额定电流100mA～0.5A，额定电压6V～15V，最小跳闸时间0.1s@8A

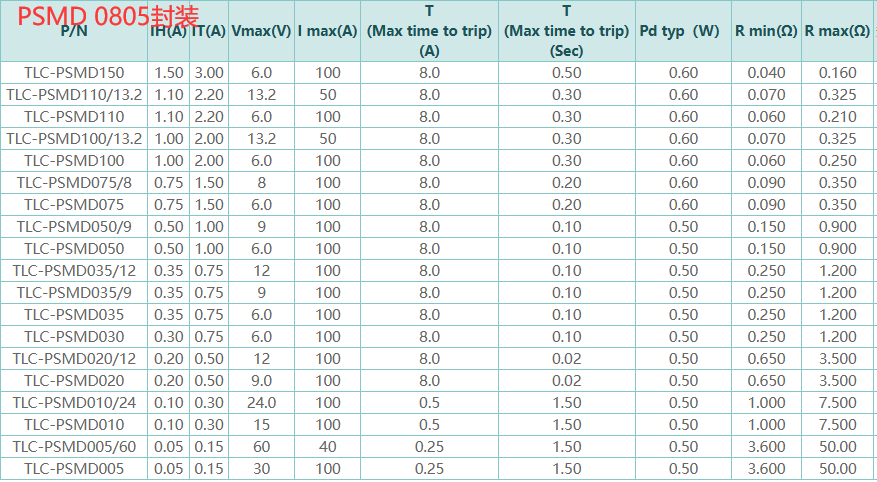

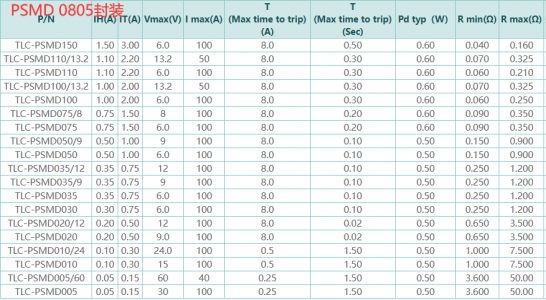

PSMD 0805封装：额定电流100mA～1.0A，额定电压6V～24V，最小跳闸时间0.02s@8A

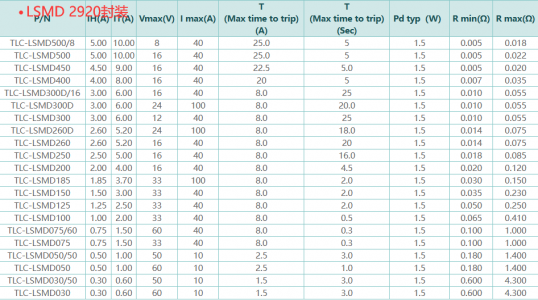

LSMD 2920封装：额定电流300mA～5.0A，额定电压12V～60V，最小跳闸时间0.5 s@25A
选型指南需注意：
确定工作电压：Vmax 必须大于电路最高工作电压 20% 以上，以防冲击电压导致失效。
计算保持电流：Ihold 需大于电路正常工作电流的 1.2–1.5 倍，确保正常运行不触发。
设定触发电流：Itrip 通常取 Ihold × 2–3，满足过流保护的快速响应。
功耗与散热：在触发状态下的 Pd 不应超过 PCB 可接受的热设计值。
封装与布局：贴片封装适合自动化贴片；直插封装适用于手工焊接或空间受限的板层。
实战选型举例
场景：为一款USB充电端口的5V输出进行过流保护，电路参数：最大工作电流 I_op = 1.5A，电压5V，环境温度 T_a = 40°C。
选型过程：
计算保持电流：I_hold >= 1.5A * 1.2 = 1.8A。
查阅TLC选型手册，找到SMD系列中，I_hold = 2.0A的型号（例如 TLC SFVOR200）。
核对40°C下的降额曲线，发现其有效保持电流约为室温的90%，即1.8A，仍然满足要求。
验证电压：该型号额定电压为6V，大于5V，符合要求。
验证故障电流：USB端口的短路电流通常有限，该型号的耐受力完全足够。
最终选择TLC SFVOR200作为候选方案，并进行后续测试。
选型时围绕 Vmax、Ihold、Itrip、Pd 四大核心参数进行匹配，并结合温度、封装、散热等实际约束，可实现可靠、经济的电路保护设计，如需更详细的型号手册或定制化方案，可联系工采网“在线客服”技术支持页面获取PDF规格书。
