主要用于接收信号强度指示RSSI与功率放大器控制的射频功率检测芯片-MS2351M

射频简称RF射频就是射频电流,是一种高频交流变化电磁波,是Radio Frequency的缩写,表示可以辐射到空间的电磁频率,频率范围在300KHz~300GHz之间。每秒变化小于1000次的交流电称为低频电流,大于10000 次的称为高频电流,而射频就是这样一种高频电流。高频(大于10K);射频(300K-300G)是高频的较高频段;微波频段(300M-300G)又是射频的较高频段。射频技术在无线通信领域中被广泛使用,有线电视系统就是采用射频传输方式。

射频芯片指的就是将无线电信号通信转换成一定的无线电信号波形, 并通过天线谐振发送出去的一个电子元器件,它包括功率放大器、低噪声放大器和天线开关。射频芯片架构包括接收通道和发射通道两大部分。

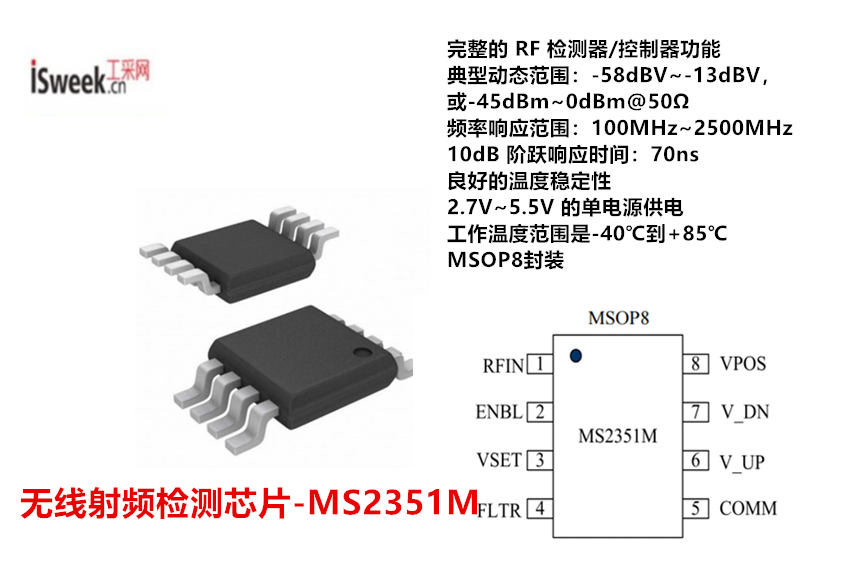

MS2351M



工采网代理的MS2351M是一款对数放大器芯片,主要用于接收信号强度指示RSSI与功率放大器控制,工作频率范围是100M~2500MHz,典型动态范围45dB。各种手持设备和其它无线设备都可使用该芯片。相对于使用离散的二极管检波器,MS2351M可以提供更宽的动态范围更高的精度。特别地,在- 40℃~85℃温度范围内表现出良好的温度稳定性。

MS2351M本质上是电压响应器件,典型的输入信号范围均方根值1.25mV~224mV,或-58dBV~-13dBV,这与负载为50Ω时- 45dBm~0dBm等效。

为方便应用,内部使用AC耦合。MS2351M提供两种电压输出。第一种从引脚V_UP输出,随着输入信号从-45dBm增大到0dBm,该引脚输出从0到1.2V,这时的输出可工作在测量模式。第二种从引脚V_DN输出,它是V_UP电压的反相,且有2倍的增益。假设供电电压大于3.3V,那么随着输入信号由小到大,V_DN输出从2.25V降到接近于地电位。该输出可以使芯片工作在控制模式。这种应用需外部给VSET引脚一个电压,然后V_DN就可以控制VGA或功率放大器。详细信息请参考应用部分。

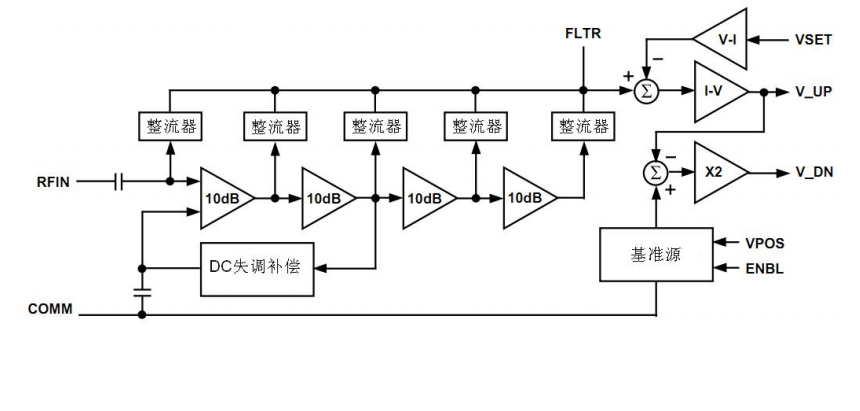

内部框图:

MS2351M-1

射频功率检测芯片 - MS2351M的特性:

完整的 RF 检测器/控制器功能

典型动态范围:-58dBV~-13dBV,或-45dBm~0dBm@50Ω

频率响应范围:100MHz~2500MHz

10dB 阶跃响应时间:70ns

良好的温度稳定性

2.7V~5.5V 的单电源供电

工作温度范围是-40℃到+85℃

MSOP8封装

射频检测芯片 - MS2351M的应用:

手持设备:TDMA,CDMA,GSM

无线终端的接收以及发射信号强度指示

发射机功率测量与控制

在国产无线射频检测芯片领域,瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产无线射频检测芯片的技术应用,联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
