在现代电子设备中，直流有刷电机因其结构简单、控制方便而被广泛应用于智能锁、车载设备、玩具等领域，而如何在低电压环境下实现高效、稳定且安全的电机驱动，是设计重点，其性能直接影响整机的响应速度、功耗表现与可靠性，由工采网代理的SS6216是一款专为低压系统设计的单通道直流电机驱动集成电路，凭借其低导通电阻、内置保护功能及简洁的控制逻辑，提供稳定、安全、高效的驱动性能。
产品描述：
SS6216工作电压范围为2.4V至7.2V，能兼容从两节干电池到标准5V USB供电的多种电源场景，为便携式设备和车载系统提供稳定驱动支持，其待机电流仅0.1μA，芯片内部功率管导通电阻低至0.6Ω（典型值）支持1.4A的连续输出电流，2A峰值电流且内置过热保护（OTP）
产品参数：
工作电压范围：2.4V ~ 7.2V
输出连续电流：最高1.4A
输出峰值电流：最高2A
高电平输入电压 (VINH)：≥ 2.0V
结温范围：-30℃ 至 +150℃
导通电阻 (RDS(on))：0.6 Ω
待机电流：0.1 µA
功耗 (PD)：≤0.96 W
封装：SOP8封装
典型应用场景
1. 智能锁与挂锁驱动
在智能锁、挂锁等设备中，电机需要在短时间内完成开锁/关锁动作，且通常由电池供电，SS6216的低待机电流和高效驱动能力，使其非常适合这类功耗敏感的应用场景，同时，内置的过热保护功能可有效应对因频繁操作或堵转带来的温升风险。
2. 车载有刷电机控制
在车载夹持、调节机构等应用中，电机驱动需要具备较强的抗干扰能力和稳定的输出性能，SS6216工作电压范围覆盖车载系统常见的3.3V/5V电源，且输出电流可达1.4A（连续）足以驱动小型直流有刷电机。

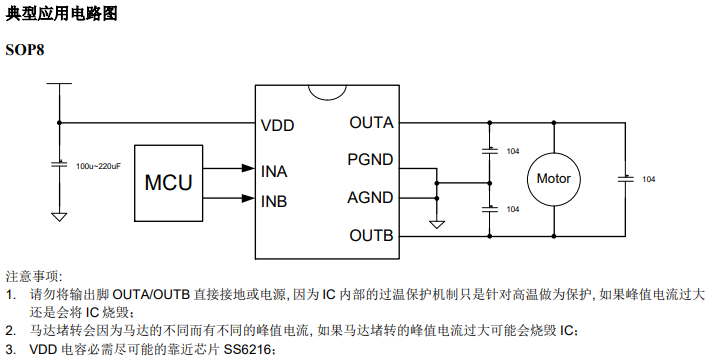

设计注意事项
PCB布局建议：VDD电容应尽可能靠近芯片引脚，以提高电源稳定性。
避免输出短路：OUTA/OUTB请勿直接接地或接电源，以防止因过流损坏芯片。
堵转保护：马达堵转时电流可能急剧上升，建议根据实际马达参数评估是否需外加限流措施。
SS6216单通道直流电机驱动器，其宽广的工作电压范围、超低的待机功耗、低导通电阻带来的高效率、以及集成硬核过热保护，为低压直流电机驱动提供了一站式解决方案，联系ISweek工采网获取产品PDF、技术支持和DEMO板、可申请样片。
