血液透析机中液位传感器的应用

肾是脊椎动物的一种器官，属于泌尿系统的一部分，负责过滤血液中的杂质、维持体液和电解质的平衡，在20世纪以前，得了肾衰竭的人只能慢慢等待死亡的降临。1938年，当时初出茅庐的荷兰格罗宁根大学内科医生科尔夫，亲眼目睹了一位年轻人因暂时性肾衰而漫长痛苦的死亡过程。他由此推论，一旦能够找到一种排出患者血液中蓄积的毒性废物的方法，便可以在患者肾功能恢复以前挽留住他们的生命。经过数年努力，他终于研制了世界上第一台血液透析机。自血液透析机发明以来，已经挽救了无数人的生命。

血液透析（hemodialysis，HD）是急慢性肾功能衰竭患者肾脏替代治疗方式之一。它通过将体内血液引流至体外，经一个由无数根空心纤维组成的透析器中，血液与含机体浓度相似的电解质溶液（透析液）在一根根空心纤维内外，通过弥散/对流进行物质交换，清除体内的代谢废物、维持电解质和酸碱平衡；同时清除体内过多的水分，并将经过净化的血液回输的整个过程称为血液透析。

透析是指溶质通过半透膜，从高浓度溶液向低浓度方向运动。血液透析包括溶质的移动和水的移动，即血液和透析液在透析器（人工肾）内借半透膜接触和浓度梯度进行物质交换，使血液中的代谢废物和过多的电解质向透析液移动，透析液中的钙离子、碱基等向血液中移动。如果把白蛋白和尿素的混合液放入透析器中，管外用水浸泡，这时透析器管内的尿素就会通过人工肾膜孔移向管外的水中，白蛋白分子较大，不能通过膜孔。这种小分子物质能通过而大分子物质不能通过半透膜的物质移动现象称为弥散。临床上用弥散现象来分离纯化血液使之达到净化目的的方法即为血液透析的基本原理。

市面的血液透析机基本上主体结构分为电路和水路两部分，水路部分元器件主要为机械机构，因此故障率相对较高，当长时间使用后，容易出现部件老化进水情况。其中，压力传感器底座老化漏水以及冲洗腔吸液杆接头密封圈老化漏液，将导致液体渗漏，对血透机内部其他机械结构造成锈蚀等不可逆的后果。同时，此类故障还会影响机内多个模块正常工作，造成多种及其报警致使及其瘫痪。

透析机作为一种融合水、电、机械三者为一体的医疗器械，各种故障不可避免，漏液是透析机常见故障之一，机内流量泵、除气泵、吸液泵等多种机械部件容易出现进水情况。血液透析机使用多年后可能易出现透析液糁漏的故障，透析液渗漏对机器危害很大，金属部件被透析液粘上，铁的部件会很快生锈，不锈钢也会发生化学反应，在部件的周围生成结晶，导致部件损坏，机器不能工作。

透析机漏液有什么好的解决方法呢？下面小编推荐一款产品，适用于血液透析机的检漏。这就是ISweek工采网的低成本光电液位传感器 - LLC200A3SH

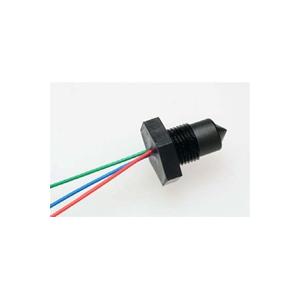

LLC低成本系列液位传感器提供单点液位检测，为大批量OEM客户特别设计。传感器含有一个红外发射源和一个探测器，安装位置精确，以确保两者在空气中达到很好的光耦合。当传感器的锥形端浸入液体时，红外光会透射出锥形面，到达探测器的光强就会变弱。该产品的设计可以让客户自己配置合适电路（供电电压、保护等）以满足实际应用。

具体参数如下：

电气连接图

这款传感器的供电电压范围很宽，针对不同供电电压可选的R_LED和R_PULL-UP也各不相同，具体如下所示：

血液透析机主要用于治疗急性、慢性的肾功能衰竭的疾病，也是目前医疗界针对尿毒症常规的治疗仪器。血液透析机是与体外循环有关的医疗设备，具有较大的风险性，属于工作量、维修保养难度大的医疗器械。因此，安装高性能的液位传感器检漏，对提高血液透析机的安全性、提高临床治疗的成功率、减轻临床风险、减轻维护难度具有极其重要的作用。深圳市工采网代理的英国SST 低成本光电液位传感器 - LLC200A3SH成本低、灵敏度高、性能稳定、运行可靠，可以为血液透析机检漏提供一个很好的解决方案。
