由HM1500／1520型湿度传感器和单片机构成的智能湿度测量仪电路如图所示。该仪表采用+5V电源，配4只共阴极LED数码管。电路中共使用了3片IC：IC1为HM1500／1520型湿度传感器，IC2是由美国微芯片(Microchip)公司生产的带10位ADC的单片机PIC16F874，IC3为7达林顿反相驱动器阵列MC1413。PIC16F874是一种高性价比的8位单片机，内含8路逐次逼近式10位A／D转换器，多可对8路湿度信号进行模数转换，现仅用其中一路。JT为4MHz石英晶体，配上振荡器电容C1、C2之后可为单片机提供4MHz时钟频率。PIC16F874的电源电压范围较宽(+2．5～+5V)，适合低压供电，静态电流小于2mA。RA口(RA0～RA7)为I／O接口，现利用PA0(亦称AIN0)口线来接收湿度传感器所产生的电压信号。PA1～PA4输出位扫描信号，经过MC1413获得反相后的位驱动信号。RB口中的RB0～RB6输出7段码信号，接LED显示器相应的笔段电极a～g。PIC16F874还具有掉电保护功能，MCLR为掉电复位锁存端。当UDD从+5V降至+4V以下时，芯片就进入复位状态。一旦电源电压又恢复正常，必须经过72ms的延迟时间才脱离复位状态，转入正常运行状态。在掉电期间RAM中的数据保持不变，绝不会丢失。
一、湿度传感器HM1500LF产品描述

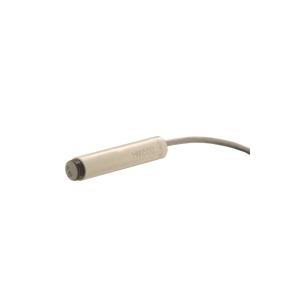

湿度传感器HM1500LF是一款基于耐用的HS1101LF传感元件的湿度探头，专为需要可靠精确测量的OEM应用而设计。产品尺寸小，安装简单。线性电压输出，可直接与微控器连接。应用于工业，过程控制，发动机和机动车辆。
二、湿度传感器HM1500LF特点及技术参数
尺寸小
无铅，铬和汞
湿度精度：±2% @55%RH
1V ~ 3.6V直流输出（0% ~ 100% RH @ 5Vdc 供电）
供电电压：4.75Vdc ~ 5Vdc
专利的固态聚合体结构
互换性好
可靠性高，长期稳定性好
不受浸水影响
温度依赖性低
长期饱和状态后迅速恢复
快速响应
可蒸馏水清洗
三、湿度传感器HM1500LF应用：
应用于工业，过程控制，发动机和机动车辆。
一、湿度传感器 HM1520LF产品描述

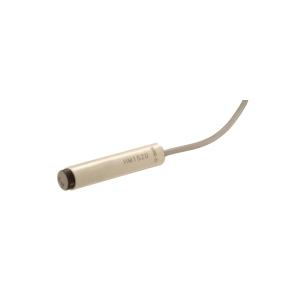

HM1520LF是一款基于耐用的HS1101LF传感元件的湿度探头，专为低湿度的精确测量而设计。 高性价比的露点和含水量直接测量。线性电压输出，可直接与微控器连接。应用于低湿度测量，气象站，发动机和机动车辆等场所。
二、湿度传感器 HM1520LF特性
• 管状封装，方便安装
• 无铅，铬和汞
• 工厂校正，线性电压输出，方便电气连接
• 1V ~ 1.6V直流输出（0% ~ 20% RH @ 5Vdc 供电）
• 与供电电压成比率
• 专利的固态聚合体结构
• 互换性好
• 不受浸水影响
• 温度依赖性小
