充电桩作为基础设施建设的关键节点，其安全性能日益受到行业关注，近年来充电桩起火爆炸、车辆充电中自燃等事故频频发生，暴露出传统温控方案在实时监测方面的不足。
当前充电桩安全问题主要集中在三个维度：温度异常、电路短路和电压波动，这些隐患若未及时预警，极易引发设备故障甚至重大安全事故；为了保障用电安全，急需一种可靠的监测方案来及时发现温度异常情况，以保障充电过程的安全稳定。
传统NTC热敏电阻因非线性响应、抗干扰差等缺陷，难以满足实时精准测温需求，敏源传感推出的M1601B系列数字温度芯片，以±0.5℃精度、-70℃~+150℃宽温域及单总线组网技术，通过精准监测充电桩各关键部位的温度参数，为充电安全提供全新解决方案。
M1601B是一款高精度数字温度传感芯片，采用标准单总线（1-Wire）协议实现数据通信。其核心技术特点包括：
1、超高精度与宽测温范围：在0°C至50°C核心区间内精度达±0.5℃，支持-70°C~+150°C的超宽工作范围，覆盖工业级和消费级场景的极限需求。
2、快速响应与高分辨率：内置16-bit ADC，提供0.004℃ 的分辨率，温度转换时间最快仅需10.5ms（可配置为4ms/5.5ms）显著提升实时监测效率。
3、超低功耗设计：待机电流低至0.1μA@3.3V，测温平均电流仅5.2μA（@3.3V，1Hz周期），适用于电池供电设备。
4、灵活供电与集成存储：支持1.8V~5.5V宽电压供电，内置32bit用户EEPROM空间，可存储校准参数、位置编码等自定义数据。

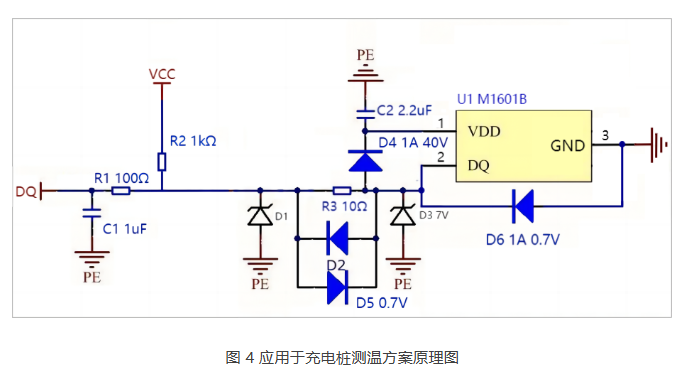

M1601B芯片，可实现对充电桩内部IGBT模块、接线座、充电枪接口等核心部件的实时温度监测，每个传感器配备唯一编码，通过数字总线可区分不同监测点位，实现多区域温度数据的同步采集与分析。当检测到异常温度时，系统会立即触发断电保护机制，并通过云端平台进行告警推送，形成完整的安全闭环。
通过敏源传感M1601B温度传感芯片的应用，我们能够实现对充电桩及充电枪温度的全面监测，及时发现并应对温度异常情况，从而保障了充电过程的安全稳定性。同时，该技术的高效应用也为新能源车辆的发展提供了可靠保障，推动了新能源汽车行业的持续发展。

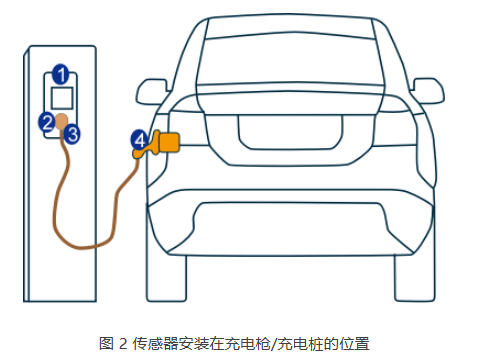

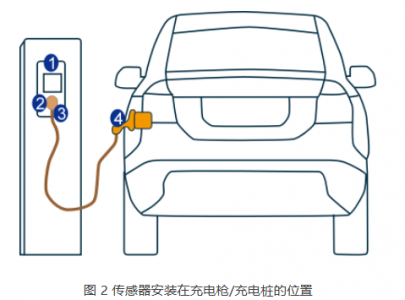

温度传感器安装位置
敏源温度传感器芯片可安装于充电桩和充电枪内部的关键位置，如充电电源、充电线路和电池连接器等，以实时监测这些部件的温度。每个传感器均配备唯一编码，可通过读取编码区分不同传感器，进而获取各个区域的温度数据。
1．充电桩内IGBT模块的温度检测
2．充电桩接线座的温度检测
3．充电枪接线端子的温度检测
4．充电枪接线口的温度检测
应用场景与解决方案
M1601B广泛应用于充电桩的电池仓、充电枪接口及线缆连接处，通过实时监测温度异常（如过热至120℃以上触发报警）提前预警潜在风险。SOT23-3封装（2.9×2.8×1.1mm）体积小巧，便于集成到紧凑型充电桩设计中。此外，芯片支持用户自定义报警阈值（如设置高温阈值为100℃）并可通过寄存器配置周期性测量模式（如每1秒采样一次）满足不同场景的动态监测需求。
与NTC传感器技术对比
与传统NTC相比，M1601B的±0.5℃精度显著优于NTC的±1℃典型误差，且无需额外校准电路。其单总线组网技术相比多线并行方案，成本降低40%以上，同时传输距离延长至500米，解决了长距离充电桩布局的布线难题。此外，M1601B的低功耗特性使其在功放模块等高功耗场景中更具优势，典型测温功耗仅为DS18B20的1/5
M1601B凭借高精度、低功耗、强组网能力及抗干扰特性，为充电桩安全监测提供了创新解决方案，其技术参数（如±0.5℃精度、-70℃~+150℃宽温域）和应用场景（如电池仓温度监控）已通过实际案例验证，有需要的欢迎联系工采网咨询“在线客服”
