在现代电子设备中，从智能家居的扫地机器人到工业领域的自动化设备，直流有刷电机因其控制简单得到广泛应用,而电机的驱动性能，很大程度上取决于其核心控制芯片电机驱动芯片的性能;SS6548D便是一款专为高要求场景设计的40V直流有刷电机驱动芯片，它采用先进的P+N MOS架构和H桥驱动设计，能够提供持续8A、峰值16A的强大驱动能力。
SS6548D采用DFN5*5封装，工作在6.5V至40V的宽电压范围内，既能适用于传统的12V/24V工业总线系统，也能满足48V汽车电子系统的需求，芯片内部集成了一对完整的H桥驱动器，可以双向控制电机，实现正转、反转、制动和滑行四种工作模式；内部H桥采用P+N MOSFET拓扑结构，总导通电阻（RDS(ON)）典型值仅为45mΩ，大幅降低了功率损耗。

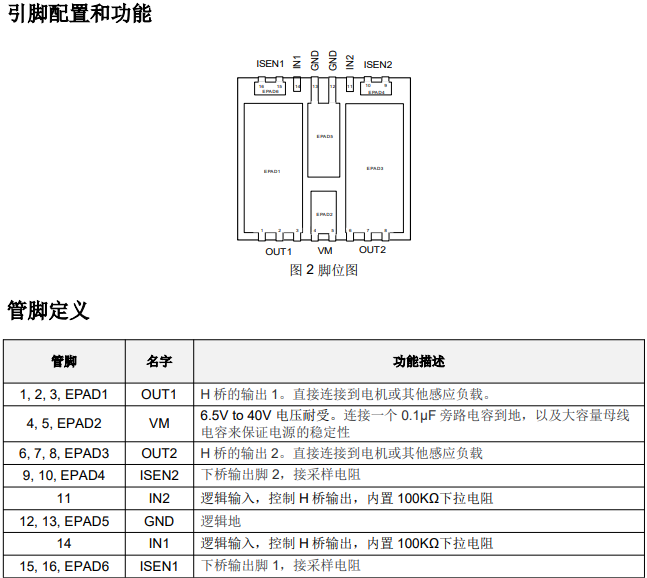

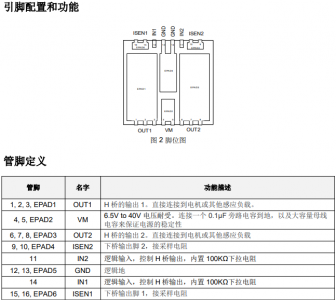

此外，SS6548D还支持0-50kHz的脉宽调制（PWM）频率，通过调节占空比可以实现对电机转速的精确控制；这种精细的控制能力对于需要无级调速的应用场景（如健身器材跑步机）尤为重要；芯片还设计了独立的电流采样引脚（ISEN1和ISEN2），允许用户外接采样电阻，实时监测电机电流，为电流调节和保护机制提供数据支持。
主要特点：
●低功耗休眠模式
●集成电流调节功能
●封装：DFN5×5封装
●工作电压范围：6.5V～40V
●PWM（脉宽调制）控制接口
●驱动能力：持续电流 8A，峰值 16A
●导通电阻RDS(ON)(HS+LS)(典型值)：45mΩ
●独立的H桥驱动，驱动一个直流电机、步进电机的一个绕组或者其它负载
●保护机制：- VM欠压锁定 - 过流保护 (OCP)- 过流重启功能 - 热关断 (TSD)- 故障自恢复
SS6548D的高性能使其在多个领域得到广泛应用，不仅具备大电流驱动能力，还集成了电流采样功能、灵活的EMI优化配置和负载开路诊断功能，大大增强了系统的可靠性和设计便利性；在工业自动化领域，它可以驱动打印机、传送带电机及机械臂等高负载设备；智能家居方面的应用包括扫地机器人、智能窗帘电机及按摩椅的驱动控制。
汽车电子领域，SS6548D可适配48V系统的涡轮增压器、ADAS辅助系统等高压场景；健身器材方面如跑步机马达的精准调速与高扭矩输出也同样适用。此外，在机器人技术和医疗设备中，类似的大电流驱动芯片也发挥着重要作用。
如需产品PDF规格书、技术支持或样片申请，可联系工采网“在线客服”
