SS6954A-高耐压40V/直流有刷电机驱动-按摩椅电机驱动方案

在按摩椅中实现揉捏、捶打、行走移位、靠背调节等各类按摩动作，全部依靠直流有刷电机完成驱动；电机驱动芯片作为动力控制中枢，直接决定按摩力度平顺度、整机稳定性与产品返修率，由工采网代理的SS6954A是一款40V/7A单通道H桥直流有刷电机驱动芯片，针对按摩椅行业痛点做针对性优化，适配按摩椅机芯电机、升降推杆等负载，提供高集成、高可靠的国产驱动解决方案。

按摩椅内部有多台直流电机，承担机芯行走、揉捏捶打、靠背与小腿托板升降等功能，电机经常面临启动冲击、机械堵转、长时间连续运转等工况，传统驱动方案有诸多痛点，如：供电系统多为 24V、36V，电机启停、换向时会产生反向高压尖峰，耐压不足极易造成芯片损坏；按摩机芯遇到障碍物、推杆抵达机械限位，电机会发生堵转，如缺少有效保护，会烧毁电机与功率器件等，SS6954A 从耐压、电流能力、电流调节、硬件保护等维度给出一体化解决方案。

产品描述

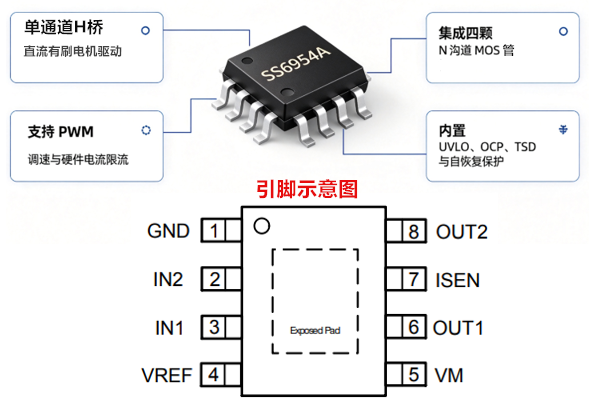

SS6954A属于H桥刷式直流电机驱动芯片，工作电压：5.5V～40V，采用ESOP8封装，可驱动一台直流有刷电机、步进电机单绕组或者其他感性负载；内部集成四颗N沟道MOS管，具备7A峰值双向输出电流能力，通过两路逻辑输入引脚实现电机正反转控制，支持PWM 脉宽调制调速。

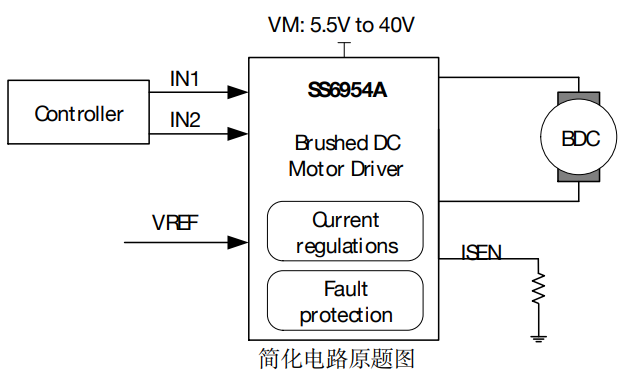

芯片内置集成电流调节功能模块，依靠VREF模拟参考输入引脚和 ISEN 检测引脚，配合外部采样电阻，能够实现硬件电流限流。在电机启动、堵转工况下限制输出电流，降低系统对大容量电容的要求。集成完整故障防护体系，包含欠压锁定、过流保护、过热关断，支持故障自恢复功能。当逻辑输入引脚 IN1、IN2 同时置低，芯片进入低功耗休眠模式，降低整机待机功耗。

产品特性：

■ 独立的H桥驱动：驱动一个直流电机、步进电的一个绕组或者其它负载

■ 工作电压范围：5.5V-40V

■ 7A 峰值电流驱动能力

■ 200mΩ(典型值) RDS(ON)(HS+LS)

■ PWM（脉宽调制）控制接口

■ 集成电流调节功能

■ 低功耗休眠模式

■ 完善的保护机制：过流、欠压、热关断保护

在按摩椅中的典型应用场景

1、机芯行走电机：控制机芯沿导轨往复移动，遇到阻挡快速触发过流保护，实现硬件软限位。

2、揉捏捶打电机：实现推拿、捶打按摩动作，通过电流调节控制按摩力度，兼顾舒适与安全。

3、电动推杆驱动：驱动靠背俯仰、小腿托板升降，推杆到限位位置堵转时快速限流保护。

SS6954A凭其产品特性优势，有效解决按摩椅电机堵转、电压冲击、发热、力度调节等实际问题，替代传统分立MOS搭建H桥方案，助力按摩椅厂商实现国产芯片方案落地，如需样品申请、技术支持或完整数据手册，可联系工采网“在线客服”
