在消费电子类、工业控制等领域，电机驱动芯片的性能直接决定了设备的运行效率与稳定性，SS6548D是一款针对健身器材、智能办公、家具、按摩椅、扫地机、打印机及中小型工业设备推出的40V/16A大电流直流有刷电机驱动方案，单芯片即可实现正转、反转、制动、滑行四种运动模式，内置功率级、栅极驱动、电流检测与多重保护。
SS6548D作为一款两路输入逻辑控制H桥驱动器，采用P+N MOS架构，内置低导通内阻（典型值仅 45mΩ）的MOSFET，能实现8A 持续输出电流与16A峰值输出电流，可轻松驱动扫地机电机、打印机走纸电机、工业设备执行机构等中高功率负载；其宽工作电压：6.5V～40V适配不同供电系统，无需额外电压转换模块。
此外，电机转速可通过0-50kHz 脉宽调制（PWM）精准控制，支持100% 占空比满速运行与任意占空比调速，满足设备在不同工况下的转速需求；当逻辑输入（IN1、IN2）均为低电平时，芯片会在 1ms 后进入低功耗休眠模式，此时休眠电流仅1μA，极大降低设备待机功耗。
核心特性
●宽电压工作范围：6.5V – 40V，适应多种电源环境。
●高驱动能力：持续输出电流 8A，峰值电流可达 16A。
●低导通电阻：典型值仅为 45mΩ，提升系统效率。
●PWM 调速接口：支持 0–50kHz 的脉宽调制，实现精确的电机速度控制。
●集成电流调节：内置电流采样与限制功能，保护电机与驱动电路。
●全面保护机制：
欠压锁定（UVLO）
过流保护（OCP）与自动重启
热关断（TSD）与自恢复
●低功耗休眠模式：当两路输入均为低电平时，芯片进入微安级待机状态。

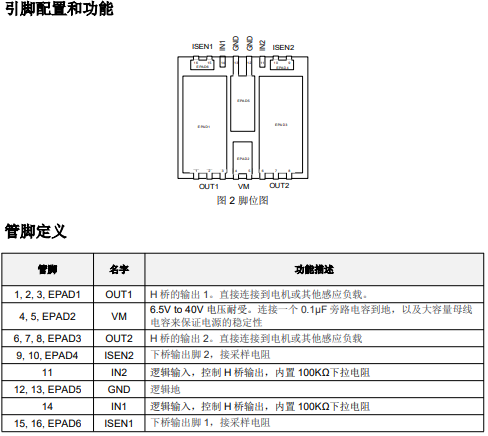

引脚配置与描述：
SS6548D直流有刷电机驱动芯片以“高驱动能力、低功耗、全保护”为核心亮点，既满足工业设备的高负载需求，又适配消费电子的节能要求，为直流电机应用提供了可靠的解决方案，如需了解产品的电路设计支持或样品申请可联系工采网“在线客服”
