舞台灯光系统不仅需要创造出绚丽多彩的视觉体验，还要求实现灯光角度、速度和动态效果的精准、平滑控制，这对驱动电机的响应速度、控制精度及稳定性有着极高要求，SS8833T双H桥电机驱动芯片凭借其优异的性能特点，非常适合应用于舞台灯光设备中的电机驱动方案。
产品描述：
SS8833T是一款双桥电机驱动器，内置了两个H桥驱动器，能够驱动两个直流有刷电机、一个双极步进电机、电磁阀或其他电感负载；其工作电压覆盖2.7V至15V，单通道持续负载电流达1.0A（峰值电流1.3A-1.75A）兼具宽电压适应性与中低功率驱动能力。

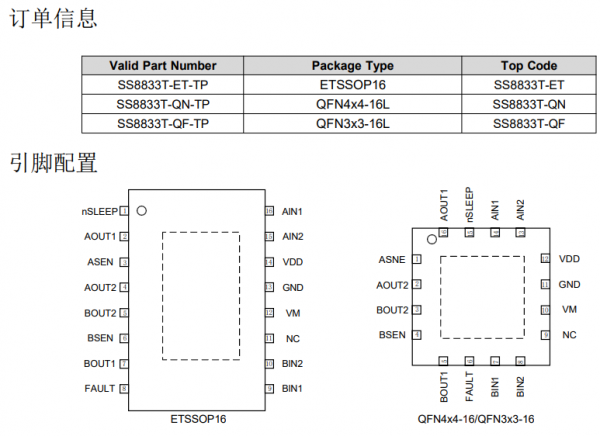

SS8833T可兼容替代TI的DRV8833、中科微AT8833CT、MPS的MP6507等型号，适用于POS打印机、视频安全摄像头、机器人技术、投影仪自动对焦镜头、工业自动化和电池驱动的玩具等应用场景;提供三种封装形式：ETSSOP16（5mm×6.4mm ）QFN4x4-16L（4mm×4mm） QFN3x3-16L（3mm×3mm）支持4路PWM控制接口，可实现精准的扭矩和速度控制。
产品特性与舞台灯光需求的匹配：
1. 高效的驱动能力
宽电压范围：工作电压覆盖 2.7V至15V，适应多种供电环境。
单通道持续负载电流可达1.0A，峰值电流可达1.3A，满足中低功率舞台灯光设备的驱动需求。
低导通电阻：采用低导通电阻设计（1.0Ω）有效减少功率损耗，提升能效。
2. 精确的控制性能
双H桥设计支持双向直流电机控制，可精准调节灯光云台的旋转角度、速度及方向，实现平滑的追光效果。
支持PWM控制模式，结合电流调节技术（如PWM缓慢衰减）通过ASEN/BSEN引脚外接检测电阻，可实时监控电机负载电流，避免因机械卡顿导致的光束抖动。
微步驱动：集成超低噪声微步驱动技术，能实现镜头快速精准定位，同时抑制运行噪声，满足舞台环境对静音的要求。
3. 出色的功耗表现
低静态电流：正常工作模式下静态电流仅为1.1mA。
超低睡眠电流：睡眠模式下电流可降低至 1μA，大幅降低待机能耗，延长续航能力。
4. 全面的保护机制
过电流保护（OCP）和热关机功能防止电机堵转或散热不良造成的损坏，保障演出中灯光设备的持续稳定运行。
过温报警（FAULT引脚）可联动控制系统触发备用方案，避免演出中断。
SS8833T在舞台灯光中的具体应用
1. 智能灯具角度控制：舞台灯光设备需频繁调整光束角度、颜色和动态效果，SS8833T的双H桥设计可以驱动两个直流有刷电机或一个双极步进电机，非常适合用于控制智能灯具的水平旋转和垂直俯仰电机，实现多角度精准定位。
2. 调焦和变焦控制：对于需要动态变焦的舞台灯具，SS8833T的微步驱动技术能实现镜头快速精准定位，同时抑制运行噪声，确保灯光变化平滑流畅。
3. 特效装置驱动：舞台上的移动灯光、旋转镜片和遮光片等特效装置都可以通过SS8833T驱动，其精确的PWM控制能力确保这些特效能够精准配合音乐节奏和演出需求。
4. 便携式灯光设备：低睡眠电流（仅1μA）QFN3x3-16L超小封装（3.0mm×3.0mm）非常适合用于电池供电的便携式舞台灯光设备，如手持追光灯等，能显著延长设备的使用时间。
系统设计建议

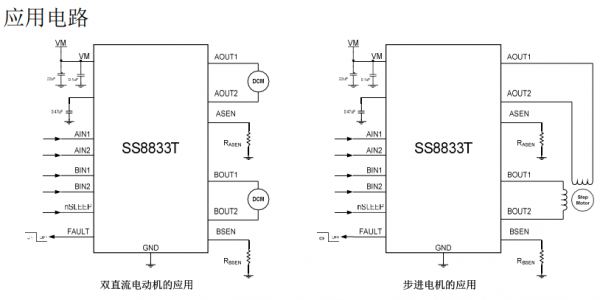

电路设计：参考规格书中的应用电路，在VM引脚添加22μF陶瓷电容以抑制电源噪声，确保电机启停时的信号纯净度。
散热优化：若驱动大惯性负载（如重型灯具），建议在芯片底部焊盘增加散热铜箔，并监测FAULT引脚状态。
封装选择：高温环境优先选用QFN4x4-16L封装，其散热性能优于ETSSOP16。
SS8833T凭借其高效的驱动能力、精确的控制性能、低功耗特性和全面的保护机制，能提升舞台灯光系统的可靠性和动态表现，为舞台灯光电机驱动提供优质的解决方案，联系工采网“在线客服”获取产品PDF规格书、申请样品、询价单、技术支持。
