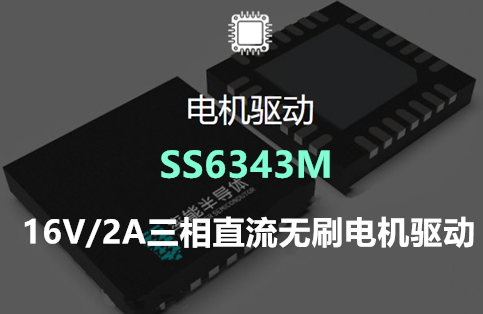

在云台、小型风机、消费类智能设备、微型工业设备等产品中，三相直流无刷电机（BLDC）凭借高效率、长寿命、低噪音优势得到广泛应用，率能半导体推出的SS6343M三相直流无刷电机驱动芯片，将六路功率 MOSFET、栅极驱动、电荷泵、LDO 电源以及全套保护机制集成单颗芯片内部，为3‑16V 低压三相无刷电机提供高可靠驱动解决方案。
产品描述

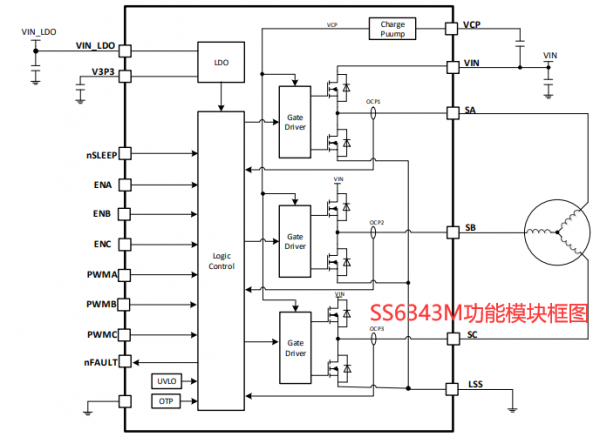

SS6343M是三通道半桥电机驱动芯片，主要用于BLDC电机驱动场景，内部集成三组半桥，包含六颗N沟道功率MOSFET、前置驱动电路以及栅极驱动电源，每相独立配置使能与 PWM 控制引脚，主控MCU可对A、B、C三相进行独立控制，支持方波、正弦波多种电机控制算法。
芯片工作电压：3V～16V，采用QFN‑24（3mm×4mm）封装，可持续输出2A驱动电流，峰值过流保护可达7A；内置电荷泵与涓流充电电路，可实现100%占空比PWM输出，解决高压侧MOS管驱动难题，集成3.3V/100mA LDO稳压模块，可直接为外部单片机及外设供电。同时集成欠压锁定、过流、过温全套硬件保护机制，故障状态通过开漏nFAULT引脚输出告警信号。
产品特性
功率与电气
● 宽电压工作范围：3V ~ 16V
● 持续输出电流 2A，峰值过流保护 7A
● 单颗 MOSFET 导通电阻典型 110mΩ
● 内置电荷泵，支持 100% 占空比 PWM 输出
● 内置3.3V/100mA LDO 稳压电源，可给主控供电
控制功能
● 三相独立控制：ENA、ENB、ENC 通道使能+PWMA、PWMB、PWMC 为PWM调速输入
● 逻辑控制：使能引脚为高时，PWM 控制输出状态；使能拉低，对应相位输出高阻
● nSLEEP 睡眠控制引脚，休眠模式静态电流典型 100μA，实现设备低功耗
● 唤醒后内置 1.5ms 上电延时，避免上电误操作，引脚自带内部下拉
● nFAULT 开漏故障输出，故障状态输出低电平，需外接上拉电阻
保护功能
自动同步整流：利用MOS管续流，替代体二极管，降低损耗，减少发热，提升系统效率
欠压锁定 UVLO：电压异常时关闭输出，具备 150mV 迟滞，防止电压抖动反复启停
过流保护 OCP：5.5~9A 保护阈值，1μs 消隐时间防止误触发，故障后 4ms 自动重启
过温保护 TSD：结温 160℃触发关断，温度回落 40℃后自动恢复
输出上升 / 下降沿时间 25ns，内置 40ns 死区时间，防止上下管直通

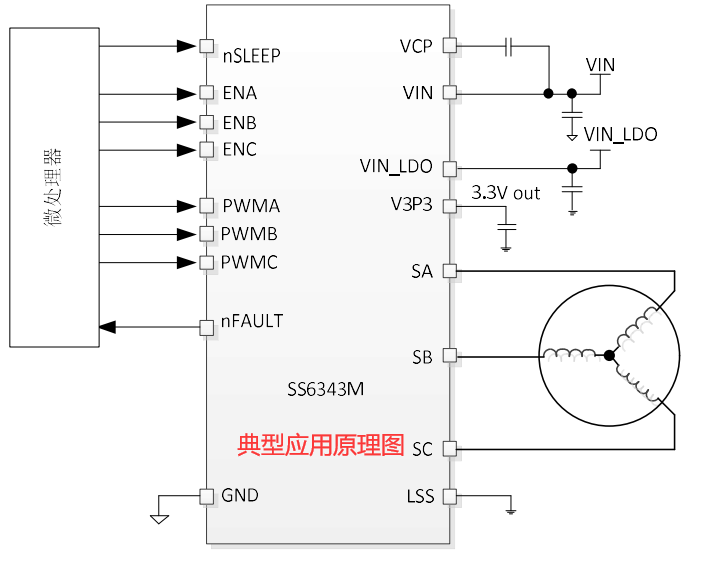

典型应用场景
● 手持云台、小型智能相机云台；
● 小型风机、散热风扇；
● 家用小型智能设备、便携式小家电；
● 微型机器人、小型执行机构；
● 各类 3‑16V 供电三相 BLDC 电机驱动场景。
SS6343M以单芯片实现完整三相半桥驱动，兼顾小封装、高集成、高效率、多重硬件保护，独立使能 + PWM接口便于 MCU 算法开发，内置LDO 进一步简化电源设计，获取产品PDF规格书、报价、申请样品等可联系工采网“在线客服”
