单芯片音频Codec的核心工作就是在模拟声音和数字数据之间做双向转换：录音时通过ADC把麦克风的模拟信号变成数字信号，播放时通过DAC把数字信号还原成模拟信号驱动耳机或喇叭。
核心组成：
ADC（模数转换器）：采集麦克风等模拟输入，按采样率（如44.1kHz/48kHz）把连续波形离散成二进制数据。
DAC（数模转换器）：把数字音频流还原成连续的模拟电压波形，输出给耳机或功放。
内部信号处理：现代Codec还集成自动电平控制（ALC）、限幅器（Limiter）、混音器、音量控制和电源管理模块，保证录音不爆音、播放更稳定。

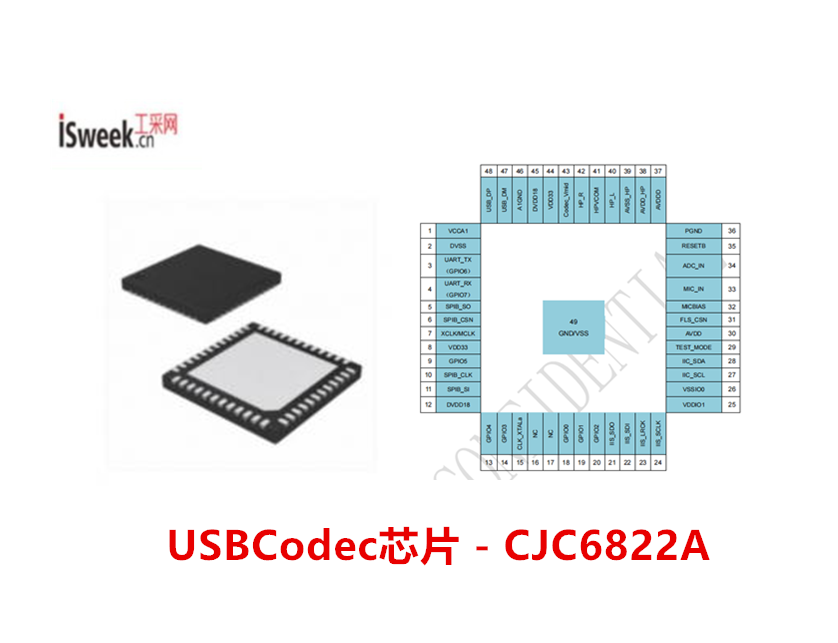

工采网代理的CJC6822A是一款基于Cortex-M0+内核、专为USB耳机设备设计的单芯片音频 Codec MCU。 它把音频编解码器、USB通信接口和32位MCU集成在一颗QFN48 6×6mm封装里，较高运行48MHz，常用于Type-C耳机、USB转3.5mm转接头这类产品。
CJC6822A整合了音频编解码器、USB通信接口、16KB SRAM存储单元及多种外设模块（包括UART、I²C、SPI、I²S等）实现单芯片完成音频处理、数据传输与系统控制，内置32位RISC CPU核心，运行频率高达48MHz，能够高效处理复杂的音频编解码任务。
芯片支持192kHz的采样率与32位音频位宽，覆盖主流高保真音频格式，兼容USB音频类标准（UAC1.0/2.0）确保与各类设备的无缝对接，内置的音频编解码器信噪比优异，配合数字信号处理能力，可轻松实现降噪、回声消除等高级功能，内置LDO稳压器，支持宽电压（2.7V-5.5V）提供四档节能模式：正常模式、空闲模式、待机模式、关机模式，满足不同场景对精度和功耗的需求。

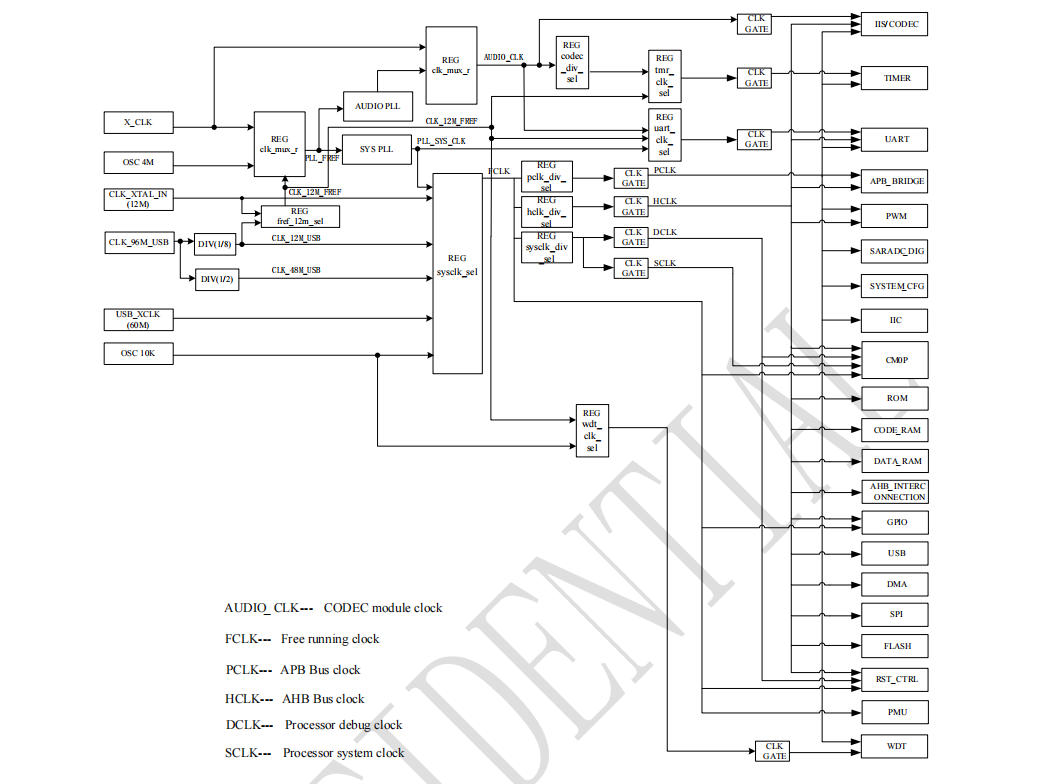

时钟原理图：
核心规格与接口：
音频能力：支持较高192kHz采样率和16/20/24/32位位宽，兼容USB Audio Class 1.0/2.0，内置ADC/DAC，信噪比表现不错。
存储与启动：内置16KB SRAM，通过SPI接口从外部Flash启动，上电后程序读入内部SRAM执行。
外设资源：带USB 2.0高速/全速、UART、I²C、SPI、I²S/SPDIF、8个GPIO、3个定时器、PWM、SAR ADC、看门狗等。
功耗设计：支持正常、空闲、待机、关机四档节能模式，各模块有独立时钟门控，适合便携设备续航需求。
音频芯片 - CJC6822A的特性：
Cortex-M0+ 内核
内置 LDO：支持宽工作电压范围（3.3V/1.8V）
存储器：支持16KB程序存储器，16KB SRAM
系统时钟控制：可编程系统时钟源，包括4-6MHz内部RC振荡器（25℃时精度为 1%）、12MHz USB振荡器、外部晶体振荡器以及10KHz内部低功耗 RC 振荡器
USB兼容性：符合 USB Spec.V2.0 高速/全速模式，支持USB音频类V1.0/V2.0和USB人机接口设备V1.1，支持USB挂起/恢复/重置功能，支持控制、中断、批量和等时数据传输
音频编解码器：采样率支持192K/176.4K/96K/88.2K/48K/44.1K支持16/20/24/32位bit
I/O 端口：较多8个通用 I/O（GPIO）端口
定时器：3个内部定时器，可选择内部或外部时钟源，支持溢出和时间到中断，每个定时器有两个匹配寄存器，支持递增和递减模式
看门狗定时器：32位下计数器，内部或外部时钟源选择，可变超时复位周期，访问保护
PWM：1个16位定时器PWM通道，可编程占空比控制输出波形，自动重载模式或单次脉冲模式，捕获和比较功能
UART：可编程波特率，较高可达921.6K，支持38KHz红外收发器
SPI：SPI接口作为AHB设备用于引导加载程序，作为APB设备用于写回，速度可达40MHz
IIC：兼容Philips IIC标准
I2S/SPDIF：支持Sony/Philips数字接口格式SPDIF传输器，支持主/从模式和16/24/32位Bit
SARADC：1通道模拟输入，8位 SARADC，保证4位精度
其他：布朗输出复位（BOR），可编程3个阈值电平（2.7V/2.4V/2.0V，默认2.0V），可选BOR中断或复位，工作温度范围 -20~+85°C
USB-C耳机/转接线：即插即用，免驱实现数字音频输出，这是它核心的定位。
智能降噪耳机：高精度ADC配合DSP能力，可跑混合降噪算法。
USB声卡/录音设备：通过I²S外接高精度DAC，扩展成专业级音频接口。
CJC6822A凭借高集成度、低功耗、专业级音频性能优势，在USB音频设备领域展现出强大的竞争力，其高度整合的硬件设计显著降低BOM成本，灵活的接口配置则为USB耳机、智能音频设备及工业应用提供了无限可能；联系工采网“在线客服”获取样品与技术支持。
