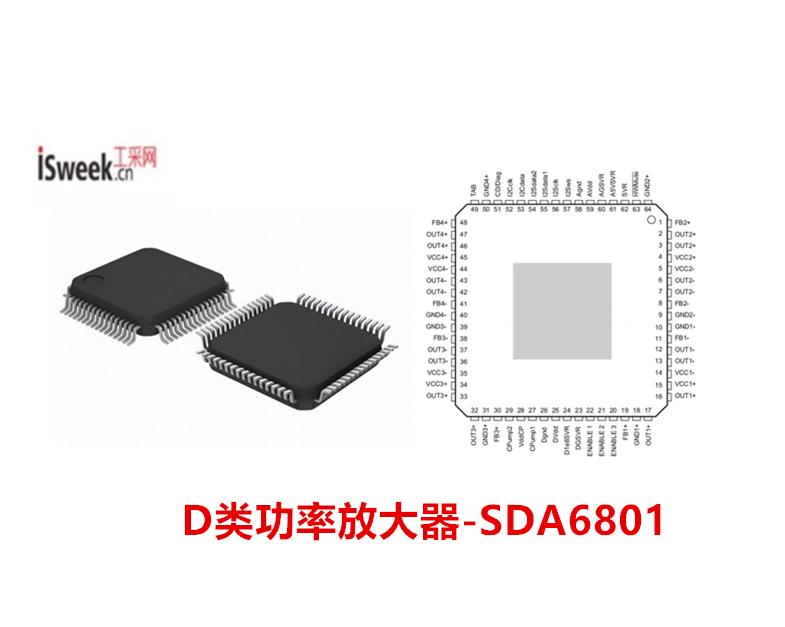

支持I2C诊断和低压工作的四通道数字输入D类功率放大器-SDA6801

D类功率放大器（也叫数字功放）的核心思路是：‌让功率管只工作在“开”和“关”两种状态，而不是像传统放大器那样连续线性放大，从而大幅提升效率‌。理想效率可达100%，实际通常在80%—95%之间。‌‌

工作流程：

调制（PWM转换）‌：输入的模拟音频信号先和一路高频三角波（或锯齿波）载波在比较器里比较，生成一串脉冲宽度（占空比）随音频信号瞬时幅度变化的方波信号，也就是PWM信号。‌‌

功率放大（开关输出级）‌：这串PWM信号去驱动输出级的功率晶体管（通常是MOSFET），让它们以极高的速度在“完全导通”和“完全截止”之间切换，完成功率放大。因为管子不在线性区工作，所以导通时压降极小、截止时电流为零，自身功耗很低，这就是高效率的来源。‌‌

解调（低通滤波）‌：放大后的还是高频方波，不能直接驱动扬声器。输出端会接一个由电感和电容组成的低通滤波器，把几百kHz的高频载波滤掉，还原出被放大的原始音频信号，再送给喇叭发声。‌‌

工采网代理的SDA6801是‌率能半导体推出的一颗车规级四通道数字输入D类音频功放芯片‌，集成的D/A转换器可以达到出色的性能 (110 dB的信噪比和108 dB的动态范围)。主要用来兼容替代ST的FDA801。‌‌

SDA6801可以完全通过I²C总线接口配置，并集成了专门用于汽车应用的完整诊断功能。得益于解决EMI电磁干扰问题的解决方案, 这个器件可以和调谐器一起被用于标准的单个DIN车载收音盒中。

此外，SDA6801能够在供电电压低于6V的时候保持正常工作，从而支持当前较新的低电压（自动启停）汽车制造商规范

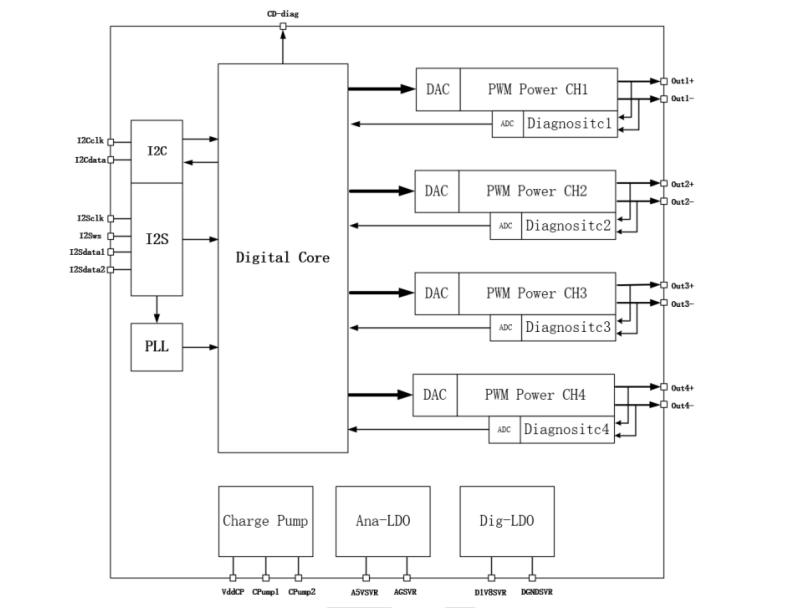

基本框图：

音频功率放大器 - SDA6801的特性：

满足AECQ100 grade1标准

较大工作电压高达25V

支持I²S和TDM(4,8,16) 数字输入(3.3/1.8 V) 允许较多4个设备并行工作

输入采样频率: 44.1kHz, 48kHz, 96kHz, 192kHz

与FM/AM兼容的EMI控制

低辐射功能 (LRF)

灵活的输出低通滤波器配置允许更低成本的滤波器组件（10uH+3.3uF，22uH+1uF，4.7uH+3.3uF，etc）

输出功率：

-4Ω负载，14.4V的较大功率为4x45W

-4Ω负载，14.4V，1kHz满足1%THD功率为4 x 24 W

-4Ω负载，25V的较大功率为4x134W

-2Ω负载，18V的较大功率为4x120W

I²C总线控制 (3.3/1.8 V)可以实现：

-各个通道独立的三态控制

-各个通道独立的播放/静音控制

-基于I²C总线的诊断 , 包括DC和AC负载检测和负载大小识别

过流，过温，过压，短路等故障保护

输入输出失调检测器

削波检测器

Inphase/outofphase相位调制

具有ESD保护

支持低于6V 工作 (适应发动机启停)

可驱动2和1Ω负载

封装：LQFP64

音频芯片 - SDA6801的应用：

汽车音响主机

智能座舱‌‌

SDA6801是一款支持I²C诊断和低压工作的四通道数字输入D类功率放大器，它不仅能满足汽车音响主机和智能座舱等场景的应用，因为自带EMI解决方案，可以和调谐器一起放进标准单DIN车载收音盒里，也支持驱动2Ω甚至1Ω的低阻抗扬声器。如需获取详细规格书、参考设计或样品，可联系工采网“在线客服”
