USB音频编解码SoC芯片是通过集成USB控制器、数字信号处理单元及高精度ADC/DAC，依据UAC协议将主机数字音频流实时转换为模拟信号输出（或反向采集），实现“即插即用”的音/视数据双向转换核心器件。
核心工作流程：
枚举与配置：上电后通过USB差分线接收主机供电，利用内部上拉电阻完成设备识别；主机读取描述符确认支持的采样率/位深/声道数，建立符合UAC（USB Audio Class）标准的通信链路。
数字流接收与缓冲：通过USB等时传输（Isochronous Transfer）接收主机下发的PCM/DSD数字音频包，写入内部FIFO缓冲区以应对总线时序抖动。
时钟同步与处理：依据异步/同步/自适应模式锁定音频时钟（通常由内部PLL生成高精度 24.576MHz/22.576MHz基准），进行采样率转换（SRC）、混音、均衡等DSP运算。
数模/模数转换：播放时，数字信号经Σ-Δ或电流舵型DAC转换为模拟电压，经差分放大驱动耳机/扬声器；录音时，麦克风模拟信号经ADC采样量化为数字流。
回传与反馈：将编码后的数字音频通过USB上行传输至主机，并通过中断端点上报设备状态（如音量变化、插拔检测）。
工采网代理的CJC2100是一款基于ARM Cortex-M0+内核的高集成度USB音频编解码SOC芯片，专为USB耳机、音频扩展坞及USB音频接口等应用设计。该芯片将32位RISC CPU、8KB的SRAM、USB、UART、IIC、高质量音频编解码器、USB 2.0控制器及丰富外设集成于一体，旨在提供高音质、低功耗且灵活的解决方案。
时钟系统：内部集成12MHz RC振荡器（25℃精度±1%）也可外接晶体；还提供10kHz低功耗RC振荡器用于看门狗和休眠唤醒。独立的音频PLL可生成24.576MHz或22.5792MHz的音频时钟，精确匹配常见采样率。
电源管理：内置LDO，支持3.3V / 1.8V供电；提供Normal、Idle、Standby、Power down四种省电模式，配合各IP独立时钟门控，有效降低系统功耗。
复位与监控：集成可编程掉电检测（BOD，阈值3.8V/2.7V/2.0V）和低电压复位（LVR），以及独立看门狗定时器，保障系统稳定运行。

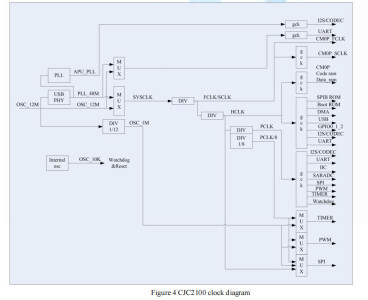

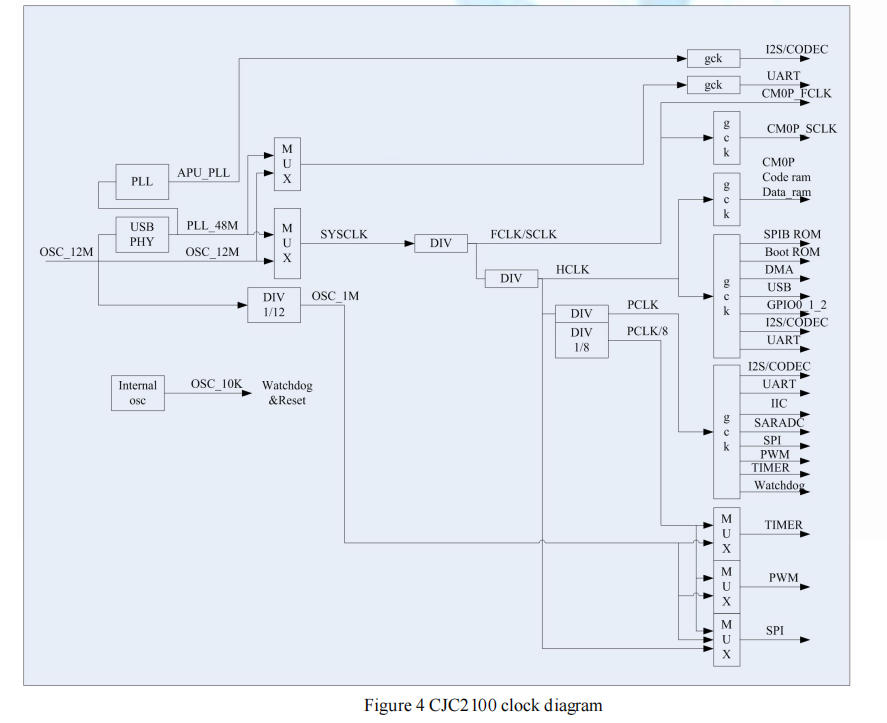

时钟电路图：
USBCodec芯片 - CJC2100的特性：
处理器与存储：采用Cortex-M0+内核，较高运行频率48MHz；内置16KB SRAM用于程序运行，8KB SRAM作为数据存储器，支持通过SPI接口从外部Flash启动并加载程序。
音频性能：支持采样率高达192kHz（仅在USB 2.0高速模式下可用），位宽支持16/24/32位；内置ADC、DAC、PGA及耳机驱动，支持I2S、SPDIF、PDM等多种音频接口格式。
USB合规性：完全兼容USB 2.0（高速/全速）及USB Audio Class 1.0/2.0标准，支持HID 1.1协议，具备挂起、唤醒、复位及多种数据传输类型（控制、中断、批量、同步）功能。
电源与功耗：内置LDO支持3.3V/1.8V宽电压工作范围；提供正常、空闲、待机、关机四种节能模式，配合独立时钟门控技术有效降低功耗。
丰富外设：集成多达32个GPIO、3个定时器、看门狗、16位PWM、UART（支持红外）、SPI（40MHz）、I2C及6位SAR ADC等，满足多样化连接需求。
音频接口：
I2S接口：支持主/从模式，多种数据格式（左对齐、I2S、右对齐、DSP）
SPDIF接口：支持发送器功能，遵循Sony/Philips数字接口格式。
PDM接口：可直接连接数字麦克风（1bit Σ Δ调制输出），支持两路麦克风数据时分复用。
工作温度：-20~+85度

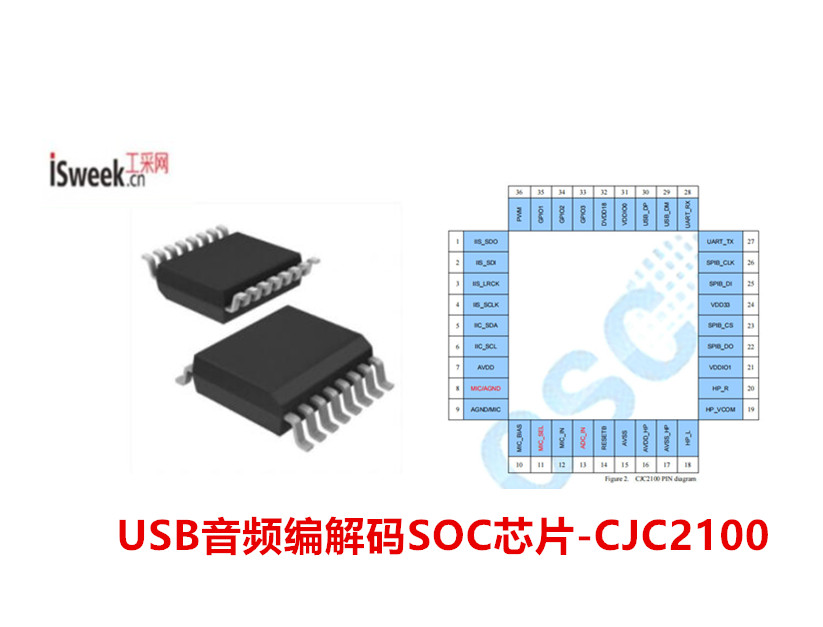

封装：SSOP 16
音频芯片 - CJC2100的应用领域：
USB耳机/耳麦：提供高集成度的音频处理与通信方案。
USB音频适配器：实现USB转I2S/SPDIF等功能。
数字麦克风采集设备：利用PDM接口直接连接数字麦克风。
便携式音频播放/录音设备：凭借低功耗特性适合电池供电设备。
CJC2100 将 Cortex M0+ 处理能力、高质量音频编解码器、USB 2.0 控制器以及丰富的外设接口高度集成于一体，特别适合开发符合 USB Audio Class 标准的音频产品，如需获取数据手册完整版、参考设计或样片申请，可联系工采网"在线客服"
