GTC08L是韩国GreenChip推出的8通道免外部电容CS-Free触控传感器，搭载新一代GreenTouch5C 触控算法内核，集成独家Noise Buster抗噪技术，可抵御 EFT、脉冲干扰、电源纹波、温湿度漂移、电磁辐射等复杂工业干扰，无需额外补偿电容即可稳定触控。
芯片采用SOP16贴片封装，支持2.7V~5.5V 宽电压单电源，I2C 标准通信接口，配备独立 INT 中断引脚，GTC08L电容式触摸芯片支持单点 / 多点触摸、滑动手势检测；灵敏度、时序、工作模式通过寄存器软件配置，适配家电、多媒体、办公设备、智能灯具多按键触控面板，潮湿、电磁干扰工况下稳定不误触。
产品特性
■ 8路独立 SIN 触控检测通道，CS-Free 架构无需外部补偿电容

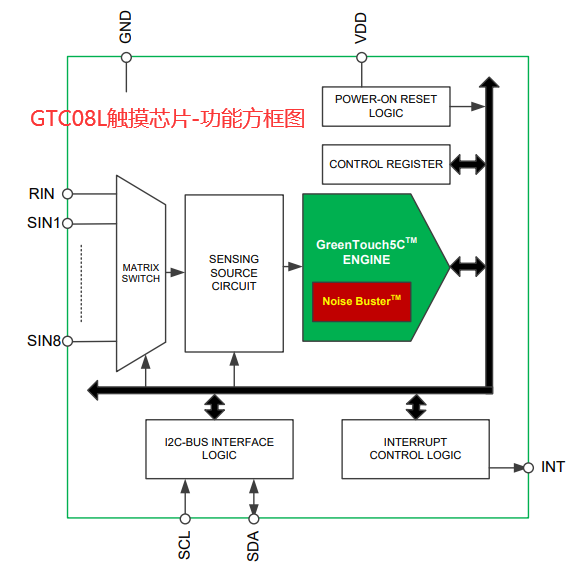

■ GreenTouch5C 专用触控引擎，集成模拟 + 数字双重环境补偿
■ Noise Buster 抗噪专利，抵御 EFT 脉冲、电源纹波、温湿度漂移干扰
■ 支持多点触摸、滑动手势识别功能
■ I2C 标准总线，最高 400kHz，内置可开关内部上拉电阻
■ 独立开漏 INT 中断输出，支持脉冲 / 电平两种中断模式
■ 寄存器写保护功能，防止整机运行参数被误改写
■ 单通道 60 档分级灵敏度，适配不同厚度玻璃、亚克力面板
■ 内置硬件 POR 上电自动复位，开机自动校准
■ SOP16 贴片封装，尺寸 9.9×3.9×1.4mm，RoHS 环保合规
■ 高等级静电防护：HBM±8kV / MM±500V / CDM±2kV
关键电气参数
■ 供电电压范围：2.7V ~ 5.5V
■ 最小可检测电容变化：0.1pF
■ RIN 最大外接电容：100pF
■ 灵敏度调节档位：60 档可调
■ I2C 最高时钟：400kHz 快速模式
■ INT 中断低电平宽度：5ms 典型
■ POR 复位阈值：2.4V
■ 触摸响应时间（默认）：80ms
■ 5V 待机电流：1000μA
寄存器可配置功能清单
1. 通道控制：单独开启 / 关闭任意 1~8 路触摸通道
2. 灵敏度调节：每通道独立 60 档灵敏度分级设置
3. 中断配置：脉冲触发 / 电平锁存；单点 / 多点检测切换
4. 时序参数：自动校准时长、触摸超时、空闲休眠时间
5. 功能开关：滑动手势使能、I2C 上拉开关、寄存器写保护锁
6. 复位控制：硬件上电复位、软件休眠软复位
典型应用场景
● 家电产品：空调、净水器、电磁炉、油烟机触控面板
● 多媒体设备：电视、机顶盒、DVD、音响触摸按键
● 办公设备：打印机、复印机、显示器触控控制区
● 智能照明：墙壁触摸开关、氛围灯多键面板
● 玩具、小型智能设备多点触控方案
在电容触摸感应领域，韩国绿芯GreenChip提供多种解决方案，其中包括了触摸感应以及电容式触摸屏，且提供样品和测试板，全面技术支持，需要可联系工采网“在线客服”
