在智能家居、家电与消费电子触摸产品中，电源纹波、电机干扰、静电冲击、温湿度变化，往往会造成触摸误触发、按键失效等问题，由工采网代理的韩国GreenChip推出的GTC08L电容触控芯片，搭载自研GreenTouch5C™触控引擎与Noise Buster™降噪技术，是一款8通道CS‑Free 高性能电容触摸传感器，为多按键触控系统提供稳定、低成本的完整解决方案。
产品概述
GTC08L属于GreenTouch5C™系列电容触摸传感器，采用SOP‑16L贴片封装，尺寸9.90×3.90×1.40 mm，引脚间距1.27 mm，满足工业化贴片生产要求，符合RoHS环保标准，支持单电源供电，工作电压范围2.7V~5.5V，可兼容3.3V和5V主控系统，无需额外隔离电源。

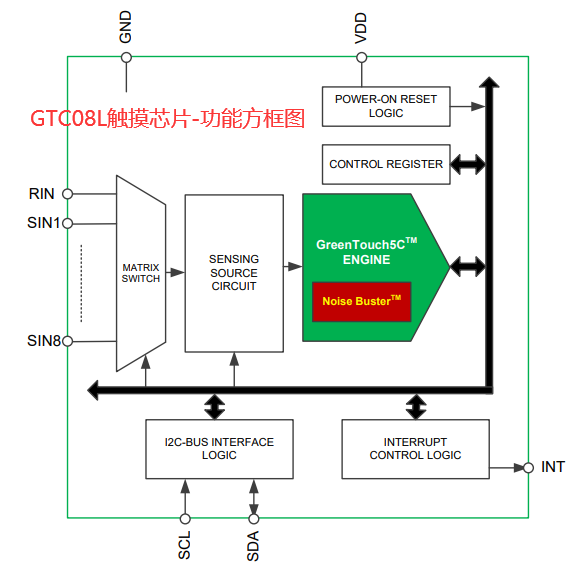

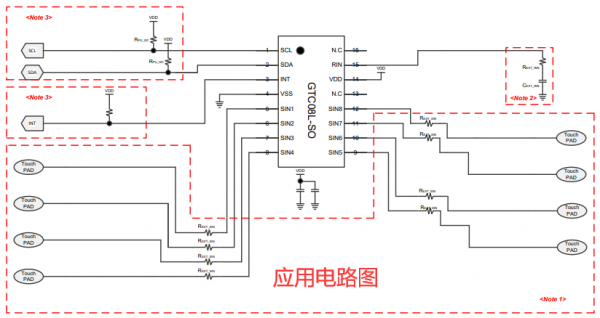

芯片提供8路独立触摸检测通道 SIN1~SIN8，搭配 RIN 参考补偿引脚；通过RIN外接阻容器件，实现基准电容补偿，平衡各个触摸通道的静态寄生电容，适配不同PCB 布局、不同厚度面板（玻璃、亚克力、塑料）的触控设计，芯片内置上电复位 POR 电路，具备可靠的上电初始化逻辑，电压跌落时自动复位，保障系统稳定启动。
对外通讯采用标准 I2C 接口，SCL、SDA 完成寄存器读写，实现灵敏度、工作模式的配置以及触摸状态读取；INT为开漏结构中断输出引脚，支持脉冲、电平两种中断模式。当按键触摸状态发生改变时，INT输出信号通知MCU读取状态，省去MCU高频轮询，降低主控资源消耗。
电气参数
● 工作电压：2.7V ~ 5.5V
● 待机电流：780µA（3V）/ 1000µA（5V）
● 最小检测电容变化：0.1pF
● 最大外部电容：100pF
● 感应通道：8通道独立输入
● 触摸响应时间：80ms（默认）
● I²C速率：最高400kHz
● ESD防护：±8kV（HBM）
● 工作温度：-40℃ ~ 85℃
GreenTouch5C™+Noise Buster™抗噪技术
集成模拟补偿电路、数字噪声滤波器与智能灵敏度自动校准算法，搭配独家 Noise Buster™噪声抑制模块，专门应对工业、家电场景的各类电磁干扰问题，特点优势：
■ 抵抗CS传导敏感度、RS 辐射敏感度、EFT 电快速瞬变脉冲、脉冲干扰、电源纹波噪声，家电常见的继电器、电机、LED 驱动带来的噪声，不会引发误触摸。
■ 动态补偿温度漂移、湿度漂移、硬件 PCB 偏差，环境温湿度变化时自动更新触摸基准，避免冬天、潮湿环境按键失灵或者乱触发。
■ 最小可检测电容变化ΔCS_MIN 可达0.1pF，检测精度高；支持100pF外部输入电容，兼容各类触摸 PAD 寄生电容条件，灵敏度共60级可软件配置，每一路通道灵敏度可独立调整。
同时芯片内置ESD 防护，HBM人体模型 ±8000V，MM机器模型±500V，CDM器件充电模型 ±2000V，静电防护等级满足家电消费电子的严苛测试标准，降低整机ESD整改压力。
典型应用场景
1. 多媒体设备：电视、DVD、蓝光播放器、家庭影院、机顶盒控制面板；
2. 家用电器：冰箱、空气净化器、空调、洗衣机、微波炉、电磁炉、智能坐便器、净水机、加湿器、墙壁触摸开关；
3. 办公与消费类电子产品：显示器、传真复印机、灯光控制器、玩具、游戏设备。
GTC08L是一款面向量产的8通道电容触摸解决方案，GreenTouch5C™与Noise Buster™双重技术加持，使其在充满电磁噪声的家电环境表现出众；I2C通信+中断输出降低主控负担；丰富可配置寄存器，适配不同厚度面板、不同结构产品；如需产品数据手册、参考设计或技术支持，可联系工采网“在线客服”
