由工采网代理的GTX314L是一款抗干扰强、低功耗的电容式触摸传感器，集成14个独立感应通道，支持1.8V至5.5V的宽电源电压范围，采用紧凑的QFN-24L封装，内置模拟补偿电路、数字噪声滤波器及智能灵敏度校准算法，无论是消费电子、智能家居还是工业控制领域，都能提供稳定、灵敏且可靠的触摸感应。
产品描述
GTX314L提供14个独立触摸感应输入通道（SIN1~SIN14）可同时检测多个按键状态，满足简单遥控器到复杂控制面板的各类需求，每个通道均可独立使能或禁用，设计灵活性极高；待机模式下（VDD=3.0V，空闲时间200ms）功耗仅16µA~18µA，集成专用噪声抑制电路，有效滤除系统高频干扰和辐射噪声，即使在电磁环境复杂的场景中，也能保持准确的触摸检测，避免误触发。
此外，该电容式触摸芯片还内置滑动检测功能，可识别手指在多个按键上的连续滑动动作，不仅能检测手指的触摸，更能精准识别0.1pF级别的微小电容变化，适用于音量调节、亮度控制、菜单导航等需要手势交互的场景，智能灵敏度校准算法可自动补偿因温度变化、湿度漂移或电源波动引起的灵敏度偏差，支持标准模式（100kHz）和快速模式（400kHz）通信等。
技术参数规格
■ 工作电压：1.8V ~ 5.5V
■ 感应通道：14通道 + 1参考通道
■ 最小检测电容变化：0.1pF
■ 最大外部输入电容：50pF
■ 待机功耗（3.0V）：16µA ~ 18µA
■ I2C通信速率：100kHz / 400kHz
■ 触摸响应时间：80ms（默认配置）
■ ESD（HBM：±8000V
■ 工作温度：-40°C ~ +85°C
封装：QFN-24L（4.00x4.00x0.75mm）
应用设计支持
1.灵敏度独立调节：每个通道可通过专用寄存器（20H~2DH）独立设置灵敏度，推荐范围为0Ch~3Fh，其中03h为最高灵敏度，3Fh为最低灵敏度。
2.可编程空闲时间：14H/15H寄存器组合设置（1ms~1500ms）灵活平衡功耗与响应速度。
3.触摸超时功能：支持超时自动复位（11H寄存器）防止因异物长时间接触导致的误触发。
4.滑动模式支持：内置滑动检测模式（19H寄存器）适用于手势识别应用。
5.软复位与监控：提供软复位位（SOFT_RST）和复位监控（MON_RST）系统状态管理。
典型应用场景
1）智能家居：智能门锁、温控面板、家电控制台
2）便携消费电子：手机、MP3/PMP、导航仪、数码相机
3）多媒体设备：数码相框、家庭影院系统
4）工业与安防：门禁系统、工业控制面板、智能表计

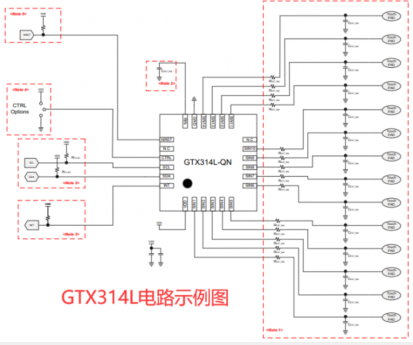

GTX314L附有详细的应用笔记、参考电路图及PCB布局指南，如何规划电源隔离、优化传感器走线（建议短线、底层布线）、配置外部RC元件等等，如需PDF数据手册、样片申请或技术咨询，可联系工采网“在线客服”
