GTX301L是韩国GreenChip推出GreenTouch3LP™系列单通道电容触摸传感器，基于电容感应原理，通过 SIN 引脚采集触摸焊盘的电容微弱变化，实现手指触摸检测，无需MCU软件编程，通过硬件引脚即可完成全部功能配置；特别适合单键触控场景。
芯片工作电压1.8V~5.5V，提供SOT23‑6L、DFN‑6L两种封装，内置上电复位POR电路，上电自动完成初始化与灵敏度校准，OUT引脚为推挽输出，无需外接上拉下拉电阻；通过CTRL_1、CTRL_0 引脚 9种硬件组合，可切换输出极性、电平 / 翻转输出模式、扫描空闲周期，适配普通按键、自锁触摸开关、入耳检测等多种应用场景。
芯片集成模拟补偿电路、数字噪声滤波器、智能灵敏度自动校准算法，可自动补偿温度、湿度、PCB漂移带来的灵敏度变化，具备优异抗干扰能力，同时拥有高等级 ESD、Latch‑up 防护，能够在家电、便携数码等复杂电磁环境稳定工作。
主要产品特性
■. 单通道电容触摸输入，搭载GreenTouch3LP™低功耗触控引擎
■. 内置模拟补偿、数字噪声滤波、智能灵敏度自动校准
■. 推挽式1:1直接输出：支持高有效 / 低有效，电平输出、Toggle 翻转输出
■. 硬件引脚配置工作模式，共 9 种配置选项。
■. 宽电压输入：1.8V~5.5V 单电源供电
■. 超低待机功耗，空闲扫描周期 50~300ms 可配置
-待机电流@VDD=3.0V：5.5~17μA
-待机电流@VDD=5.0V：17~23μA
■. 内置上电复位 POR 电路，无需外部复位器件
■. SIN 引脚内置 ESD 串联电阻，支持外接阻容提升EMI性能
■. 最小可检测电容变化：0.1pF，最大外部感应电容：100pF
■. 工业级温度范围‑40℃~85℃，高ESD、Latch‑up 防护等级

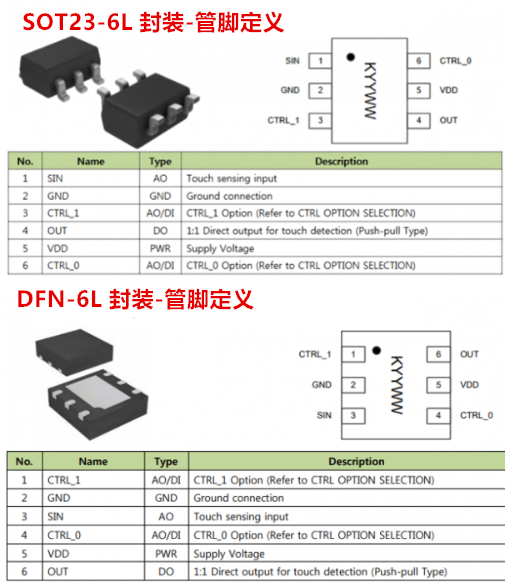

■. 双封装：SOT23‑6L、DFN‑6L，RoHS 合规
关键硬件与算法特性
1. GreenTouch3LP™触控引擎，环境自适应

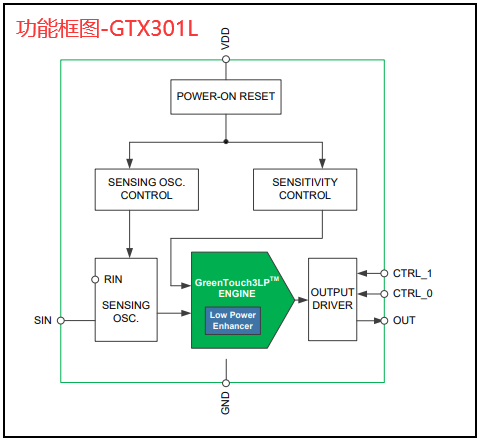

集成模拟补偿电路、数字噪声滤波器、智能灵敏度校准算法，可自动补偿温度、湿度、PCB走线偏差带来的灵敏度漂移，过滤电源、电磁辐射干扰，在复杂噪声环境下减少误触发、漏触发问题，保障触控稳定性；可检测0.1pF电容变化，最高可承受外部100pF感应电容。
2. 硬件引脚灵活配置，1:1 直接推挽输出

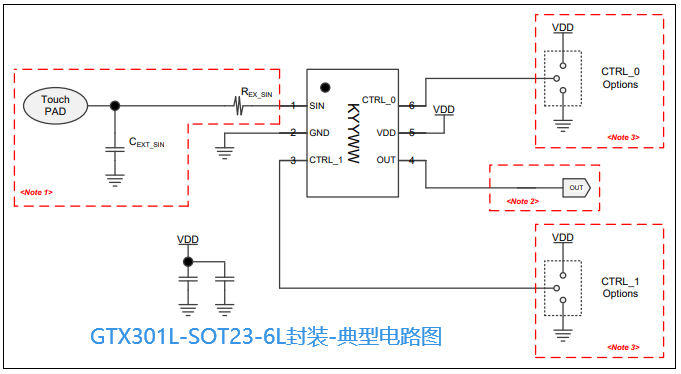

OUT 引脚为推挽输出，无需外接上拉 / 下拉电阻；通过CTRL_1、CTRL_0 两个硬件引脚电平（接 VDD、悬空、接 GND）一共9种配置选项，可设定输出极性（高有效 / 低有效）、输出模式（电平模式 / Toggle 翻转模式）以及空闲扫描时间（50ms‑300ms）。
1、Toggle翻转模式：适合灯光开关类产品，触摸一次输出电平翻转，实现触摸开关自锁。
2、电平模式：适合普通按键、入耳检测，触摸时输出有效电平，松开恢复。
典型应用领域
■. 智能家居：智能门锁触摸按键、触摸灯光开关
■. 便携电子：遥控器、MP3 播放器、数码相机、导航设备
■. 音频设备：TWS 耳机入耳检测
■. 多媒体设备：数码相框、家庭影院控制面板
■. IoT 设备：小型设备单键触摸开关机、唤醒检测
GTX301L单通道电容触摸芯片，最大亮点不依赖MCU软件算法，纯硬件实现触摸检测，且具备高抗干扰、高灵敏低功耗特点，是单按键触控替代机械开关的优质选型；获取完整规格书、样品申请或技术咨询，可联系工采网（代理商）19168597394（微信同号）。
