GTX301L是韩国GreenChip推出的单键电容触控IC，芯片内置自研触控算法引擎，集成模拟补偿、数字噪声滤波、智能自动灵敏度校准电路，抗干扰能力优异，无需软件调试，仅靠 CTRL 硬件引脚即可切换工作模式，可适配潮湿、电磁杂波复杂工况。
芯片支持1.8V~5.5V全宽单电源，单路 SIN 触摸检测通道，OUT推挽引脚 1:1 同步输出触摸信号，GTX301L支持电平/翻转两种输出模式；通过 CTRL1、CTRL0 两个引脚硬件配置灵敏度、保持时长、输出极性，无需软件寄存器配置，省去MCU调试开发成本；提供SOT23-6、DFN-6两种小型贴片封装，HBM ±8kV 高静电防护，适配遥控器、耳机检测、小家电单按键等场景。
产品特性
■ 单路 SIN 电容触控检测通道，最小识别 0.1pF 电容变化
■ 集成模拟补偿 + 数字滤波 + 智能自动灵敏度校准，抑制温漂与电源干扰
■ 1:1 硬件同步输出 OUT，推挽驱动，无需上下拉电阻
■ 输出可选高有效 / 低有效、电平锁定 / 触摸翻转 Toggle 模式
■ CTRL1、CTRL0 双引脚硬件配置 9 种工作参数组合，无寄存器操作
■ 宽供电：1.8V ~ 5.5V 单电源
■ 超低待机电流：5.5V 仅 17μA，3V 最低 5.5μA
■ 最小检测电容变化 0.1pF，最大外接电极电容 100pF
■ 内置上电 POR 复位，稳定上电逻辑
■ 高防护：HBM ±8kV / MM ±600 / CDM ±2kV
■ 工作温度区间：-40℃ ~ +85℃

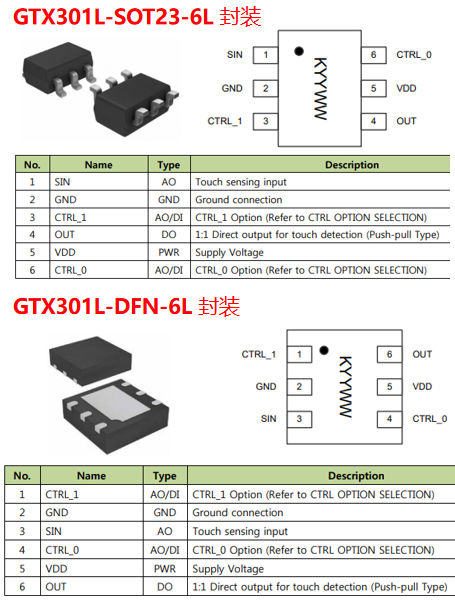

■ 两种小型封装：SOT23-6、DFN-6，全部 RoHS 环保
电气参数
供电电压范围：1.8V ~ 5.5V
最小可检测电容变化：0.1pF
最大外接电极电容：100pF
待机电流（3.0V，最短间隔）：5.5μA
待机电流（5.5V，最长间隔）：17μA
输出灌电流：10mA
输出拉电流：-4mA
POR 上电复位阈值：1.5V
触摸响应时间：80ms
HBM 静电防护：±8000V
MM 静电：±600V
CDM 静电：±2000V
工作温度：-40℃ ~ +85℃
产品方案优势
■ 纯硬件配置，无需编写触控驱动代码，缩短开发周期
■ 微安级低功耗，电池设备续航大幅提升
■ 内置多重抗干扰算法，潮湿、电源干扰不误触
■ 6 引脚极简外围，减少元器件，降低 BOM 成本
■ 两款微型贴片，适配超薄小型 PCB 产品
■ 推挽输出直驱外设，无需额外驱动电路
■ 高等级静电防护，家电、消费产品可靠性强
典型应用场景
1. 智能家居：家电单触摸按键、灯光触控开关
2. 便携数码：蓝牙耳机入耳检测、遥控器按键、相机触控
3. 穿戴设备：手环、手表轻触唤醒键
4. 安防产品：简易门锁触摸感应
5. 多媒体：数码相框、小型音响触控按键
GTX301L是一款集高效触摸检测算法、低功耗、抗干扰能力、防水于一体的单通道电容触摸芯片，需要产品PDF资规格书、报价、申请样品可联系工采网“在线客服”
