一、产品描述
GTX301L是一款高性能单通道电容式触摸传感芯片，支持1.8V至 5.5V的宽工作电压范围，提供 1 路电容式触摸感应输入，可直接连接触摸电极，检测由于手指触摸或接近引起的微小电容变化，芯片内置 模拟补偿电路、数字噪声滤波器 和 智能灵敏度校准算法，有效抑制系统噪声和环境漂移，确保触摸检测的准确性与一致性，适用于电池供电和多种消费电子产品。
GTX301L提供两种封装形式：SOT23-6L、DFN-6L兼具超低功耗与强大的抗干扰能力，1:1 直接输出（OUT）需外接上拉/下拉电阻，支持多种输出配置如：1、电平输出（触摸时输出高电平或低电平）2、触发输出：触摸切换输出状态（适合灯光开关等应用）输出极性（高有效或低有效）和模式均可通过控制引脚灵活配置。
此外，该芯片还提供九种模式可选，适配多种应用，通过 CTRL_1 和 CTRL_0 两个引脚的不同连接方式，可组合出9种工作模式，涵盖不同输出极性、输出类型及空闲响应时间（50ms/100ms/200ms/300ms）典型应用包括：
指纹识别模组（高有效，电平输出，200ms）
普通触摸按键（低有效，电平输出，50ms）
耳机入耳检测（低有效，电平输出，100ms/200ms）
这种灵活性使芯片无需额外 MCU 配置即可匹配多种产品需求。
二、电气参数（VDD = 3.0V，TA = 25℃）
工作电压：3.2V-5.5V
待机电流：5.5μA
电容检测精度：0.1pF
工作温度：-40°C 至 +85°C
输出源电流（高有效模式）：4mA
输出吸电流（低有效模式）：10mA
ESD 性能：HBM 模式 ±8000V，MM 模式 ±600V，CDM 模式 ±2000V
Latch-Up 能力：满足 JESD78E 标准，I/O 引脚抗闩锁电流 ±200mA
内部上电复位（POR）：确保电源波动或重新上电时系统稳定启动

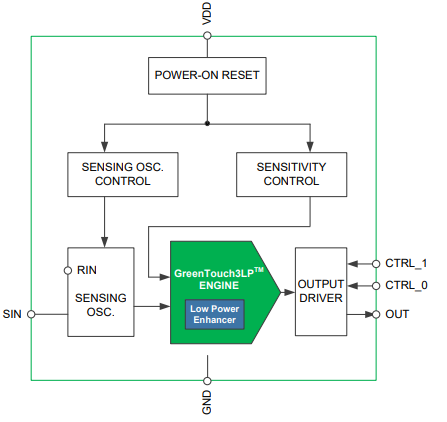

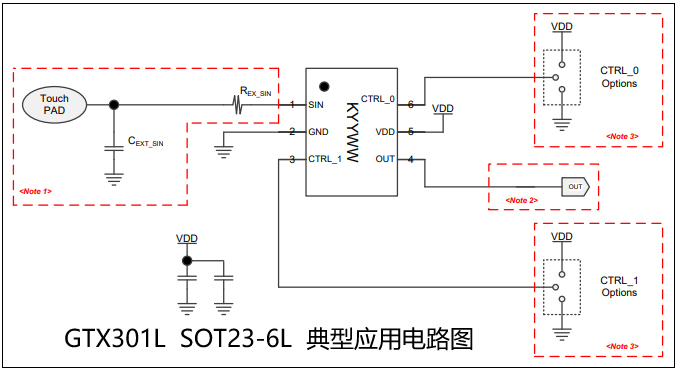

三、典型应用电路图
四、典型应用
智能门锁、遥控器
手机、MP3、PMP、导航仪
数码相框、家庭影院
耳机入耳检测
触摸式灯光开关

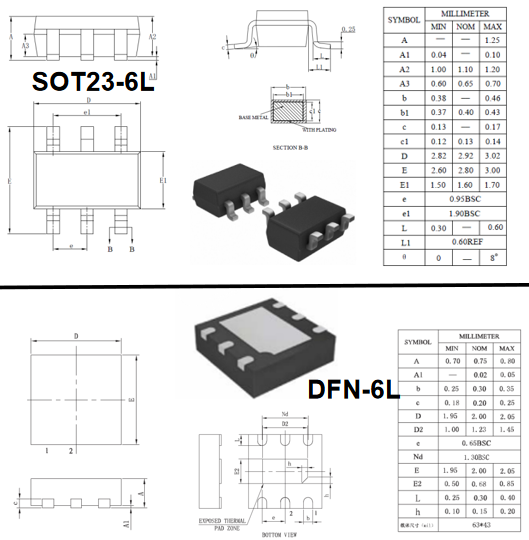

五、封装尺寸（SOT23-6L、DFN-6L）
GTX301L具备丰富的输出配置和强大的抗干扰能力，无论是在消费电子、智能家居，还是工业控制中，都能提供稳定、可靠的触摸检测解决方案，如需产品PDF规格书、报价、申请样品可联系【授权代理商】工采网“在线客服”
