在智能家居、便携消费电子、安防门锁产品中，电容触摸触控芯片的功耗、抗干扰能力、环境适应性决定终端产品体验，由工采网代理的GTX314L是韩国GreenChip推出的GreenTouch3LP™系列电容触控芯片，提供 14 路独立触摸检测通道，集低功耗、强抗干扰、高配置灵活性于一体，为多按键触控系统提供稳定可靠的硬件解决方案。
芯片简介
GTX314L是一款基于电容感应原理的触摸检测芯片，工作电压范围：1.8V~5.5V，支持5V直流供电，采用QFN‑24L封装，支持14路独立触摸检测通道，通过SIN1~SIN14引脚采集按键电容变化，搭配RIN参考引脚做电容比对，实现触摸与接近感应。
采用I2C接口和主控MCU通信，全部配置寄存器支持读写；硬件CTRL引脚可切换I2C从设备地址，支持多颗芯片挂接在同一组I2C总线，实现按键通道扩展，满足更多按键的产品需求。
产品特性
1）触控检测能力

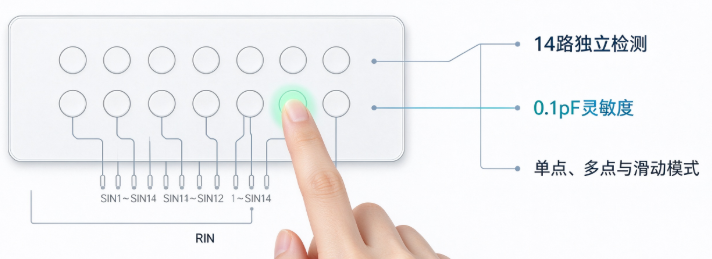

■ 14路独立电容触摸检测通道，每通道支持软件独立使能 / 关闭。
■ 55级独立灵敏度可调，可识别0.1pF电容变化，适配不同厚度、不同材质的面板盖板。
■ 支持单点触摸、多点触摸模式，内置滑动模式，除普通按键外，可实现滑动条触控功能。
此外，GreenTouch3LP™触控引擎，集成模拟补偿电路、数字噪声滤波器与智能灵敏度自动校准，自动补偿温度、湿度、电源波动带来的信号漂移，抑制误触发问题。
2）低功耗设计，适配电池供电产品
■ 内置Low Power Enhancer 低功耗增强单元，待机模式实现微安级工作电流，延长续航。
■ 可配置自动校准、空闲采样、触摸超时时间，可自由设置触摸响应速度与功耗。
■ 支持软件软复位睡眠模式，睡眠状态下触控引擎停止工作，进一步降低整机功耗。
■ 默认参数下，单通道触摸响应典型时间 80ms，兼顾触控灵敏度与省电性能。

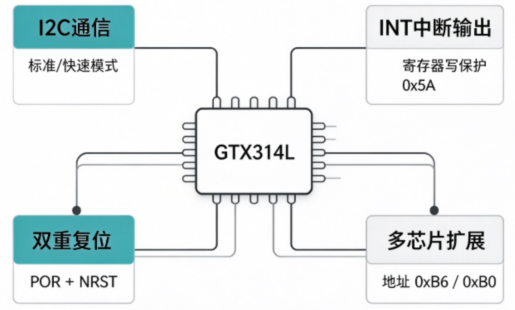

3）接口与系统功能
1. I2C 通讯接口：支持100kHz标准模式、400kHz 快速模式；具备寄存器写保护锁，只有写入密钥`0x5A`才允许修改寄存器，其余状态仅可读，防止干扰造成参数异常改写。
2. INT 中断输出：开漏输出结构，外接上拉电阻使用；提供脉冲模式、电平模式两种中断。触摸按键状态发生变化时触发中断通知 MCU，免除 MCU 持续轮询，节约主控资源。
3. 双重复位系统：集成上电 POR 内部复位，同时配备 NRST 外部硬件复位引脚；NRST 内置 30KΩ 上拉电阻，无需外部复位电路时可悬空，输入≥10μs 低电平脉冲即可完成硬件复位。
4. 多芯片扩展：CTRL 引脚设置 I2C 从地址，接 VDD 地址为 0xB6，接 GND 地址为 0xB0，支持多颗芯片挂载同一 I2C 总线，扩展按键数量。
4）硬件防护性能
■ ESD 防护：HBM 人体模型可达 ±8000V，具备优秀静电抗扰能力。
■ 输入引脚外接电容上限 50pF，支持外围阻容灵活调试优化触控效果。
■ 触摸通道内置串联保护电阻，外部可增加最高1.5kΩ串联电阻，抑制辐射噪声和浪涌脉冲冲击，适配复杂电磁环境。
典型应用场景
1、智能门锁：触摸密码面板，可覆盖数字键及功能按键，适应温湿度变化、静电干扰大环境。
2、便携电子产品：遥控器、便携播放器、数码相机、导航设备等电池供电类终端。
3、多媒体家电：数码相框、家庭影院控制面板，抵抗 LED、继电器带来的电源噪声干扰。
4、智能家居面板：多按键人机交互终端，替代传统机械按键，简化产品结构设计。
GTX314L以低功耗、14通道高灵敏度、强噪声抑制为核心优势，配合I²C 接口、灵活的中断与复位机制，在智能门锁、家电、便携设备等多种场景中提供可靠的触摸解决方案；如需了解产品信息或获取样品可联系工采网“在线客服”
