14通道电容式触摸芯片的核心原理是通过检测电极电容变化来判断触摸事件：手指靠近电极时引入额外的并联电容，芯片测量并识别这个变化，从而输出对应的触摸信号。
工作原理：
电容形成：芯片的每个通道连接一个PCB焊盘（电极），电极与地之间天然存在一个寄生电容。
触摸引发变化：手指靠近电极时，人体相当于导电体，与电极间形成并联电容，使总电容值增大。
检测方式：芯片通过内部电路（如RC充放电计时、电荷转移等）将电容变化转换成可测量的数字量，再与基准值比对，超过阈值即判定为触摸。
由工采网代理的GTX314L是韩国GreenChip推出的电容式触摸传感器芯片，支持较多14通道电容感应输入，采用I²C接口进行寄存器读写与控制，内置低功耗引擎（GreenTouch3LPM）+数字滤波+智能补偿，支持1.8V至5.5V宽电压供电，提供QFN-24L封装，符合RoHS标准，通过CTRL引脚可灵活配置I²C设备地址，支持同一总线上多芯片并行工作，适用于电池供电设备及复杂电磁环境下的触控应用。
无需外置运放，灵敏度0.1pF，18µA级待机电流，每个通道都能精准地检测到微小的电容变化，即使戴手套/带水点/厚面板也能实现对触摸操作的灵敏响应。它是通过持续模式提供中断功能和唤醒功能，广泛适用于各种控制面板应用，可直接兼容原机械式轻触按键的处理信号。
拥有独有的嵌入式GreenTouch3TM引擎，模拟补偿电路；嵌入式数字噪声滤波器拥有智能超高灵敏度校准；对电磁兼容、电磁干扰、温湿度变化、电压干扰、温度漂移、湿度漂移等都有较强的抗干扰能力；能够有效避免因环境因素变化引起的按键误触等情况。
此外，该芯片集成了丰富的模拟和数字外设，提供中断功能；提供幻灯片模式；提供“寄存器写入锁定”功能；嵌入式数字噪声滤波器；智能灵敏度校准；非常容易形成各类灵活组合的门锁方案。

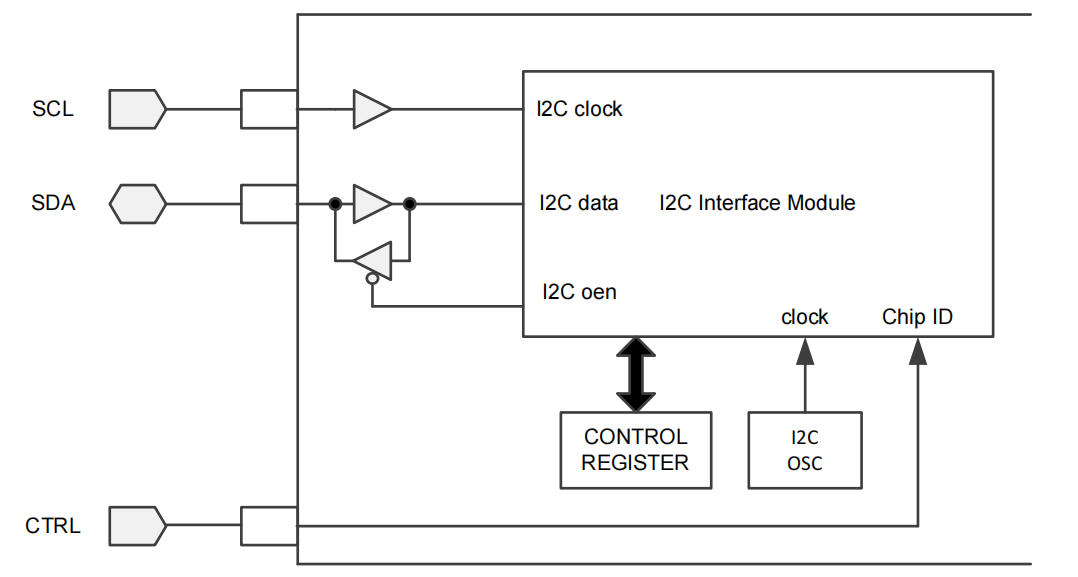

SCL与SDA的简化内部框图：
电容式触摸芯片 - GTX314L的特性：
供电电压范围宽：1.8V ～ 5.5V
14通道cap.传感输入
嵌入式GreenTouch3TM引擎
-模拟补偿电路
-嵌入式数字噪声滤波器
-智能灵敏度校准
-低功耗增强器
智能灵敏度校准；低功率增强器
提供中断功能；提供幻灯片模式；
支持I2C接口；提供“寄存器写入锁定”功能
封装
-QFN-24L (4.00x4.00x0.75,e=0.50)
技术优势：
高灵敏度调节：每通道独立灵敏度设置（0Ch~3Fh）
多种工作模式：单点/多点触控、滑动模式、空闲-忙碌自动切换
强抗干扰能力：内置ESD保护、数字滤波、环境自适应校准
灵活的接口配置：支持I2C地址切换（CTRL引脚控制）
完整的寄存器锁机制，防止误写操作
典型应用场景：
智能门锁、遥控器：多按键触控，低功耗要求
便携电子设备：手机、MP3、PDA、导航仪、数码相机
多媒体设备：数字相框、家庭影院系统
家用电器：厨房电器、控制面板，需具备防水能力
工业控制：人机界面，抗干扰要求高
GTX314L电容式触摸传感器通过先进的数字噪声滤波、智能环境补偿、灵活的灵敏度配置与完善的防水设计，提供兼具高抗干扰能力与防水性能的触控解决方案,无论是在复杂的电磁环境中，还是在潮湿的使用场景下，都能稳定、精准地响应每一次触摸操作，如需PDF数据手册、样片申请或技术咨询，可联系工采网"在线客服"。
