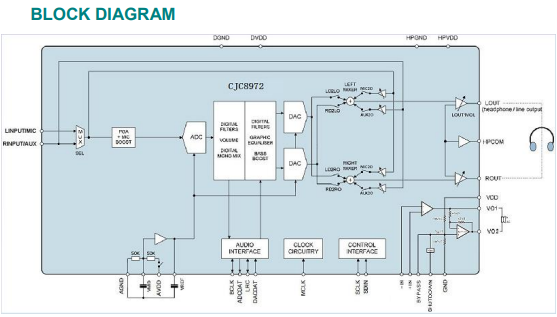

由工采网代理的CJC8972是一款面向便携式音频应用的高集成24位立体声音频Codec芯片，内部集成立体声 ADC/DAC 编解码器、双通道耳机驱动器、单声道（BTL）3W音频功率放大器以及完整的数字信号处理单元，提供一体化音频解决路径；可同时实现录音采集、耳机播放、扬声器外放功能，适用于多媒体播放器、手持游戏设备、便携录音设备等各类小型化音频终端产品。
产品描述
CJC8972采用4×4mm COL封装，支持分模块独立上电 / 下电，模拟电源1.8V‑3V，数字内核可低至1.5V工作，休眠关断电流低至0.6μA，多比特 Σ‑Δ过采样ADC与DAC架构，实现24bit音频信号采集与回放，在1.8V工作电压、48kHz采样率条件下，DAC信噪比91dB，总谐波失真‑81.2dB；ADC信噪比92.7dB，总谐波失真‑82dB，可还原细腻的音频细节，满足高清录音与播放需求。

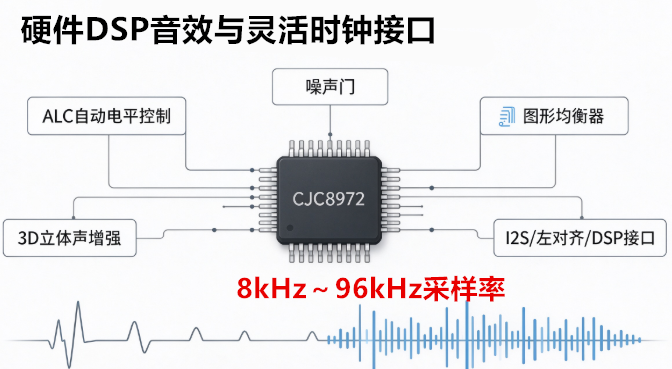

芯片支持主/从时钟模式，无需外部PLL，仅依靠主时钟即可生成 8kHz‑96kHz 多种音频采样率，集成全套音频DSP功能，包含ALC自动电平控制、噪声门、图形均衡器、3D立体声增强等音效功能，通过寄存器配置即可实现音效处理，减轻主控 MCU 运算负担。
内置双通道耳机驱动单元，可直接驱动16Ω/32Ω 立体声耳机，无需额外增加耳放芯片。16Ω负载下THD‑N可达‑74.5dB，信噪比91dB，同时支持HPCOM无隔直电容耳机输出模式等。
产品特性
一）音频编解码性能
● DAC-SNR 91dB，THD‑81.2dB（1.8V，48kHz）
● ADC-SNR 92.7dB，THD‑82dB（1.8V，48kHz）
● 两路耳机驱动，可直接驱动 16Ω/32Ω 立体声耳机；支持 HPCOM 无隔直电容耳机输出模式
● ADC集成高通滤波器，消除录音通路直流偏移；
● DAC支持软静音、去加重功能，抑制切换爆破噪音
二）集成功放输出
1. 内置单声道 BTL 音频功放，5V 供电下 3Ω 负载输出 3W（THD＜10%）；4Ω 负载典型 2.5W，8Ω 负载典型 1.5W。
2. 功放供电电压 2.0V‑5.5V，兼容锂电池升压供电方案
3. 内置热关断保护，芯片超温自动关闭功率输出，提升整机可靠性
4. 无需输出耦合电容、自举电容、吸收网络，简化电路设计
三）片上DSP音效处理
● ALC自动电平控制 + 噪声门：PGA 增益‑17.25dB ~ +30dB，0.75dB 步进调节；自动稳定录音电平，噪声门抑制静音噪声泵浦；支持过零检测消除增益切换拉链噪声，集成峰值限幅器防止信号削波失真。
● 图形均衡器与低音增强：支持线性低音增强、自适应低音 Boost 两种模式；高音滤波截止频率软件可配置，自适应模式可避免大音量下信号过载
● 3D 立体声增强：硬件实现立体声扩展，效果强度可调，可用于录音或者回放通道
● 支持模拟输入与 DAC 回放信号混音，实现监听、伴奏叠加等功能
四）时钟与数字接口
● 无需外部 PLL，支持 256fs /384fs 标准音频时钟以及 USB 12MHz、24MHz 时钟源
● 支持采样率：8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz
● 数字音频接口支持 I2S、左对齐、DSP‑PCM。
● 音频位宽 16/20/24/32bit；支持主模式、从模式配置
● 两线串行控制接口，器件地址 0x36，通过寄存器完成全部功能配置
● 内置POR上电复位电路，同时监控数字、模拟电源，简化外围复位电路设计
五）电源-功耗
1. 模拟供电：1.8V‑3V；数字内核最低 1.5V；数字 IO：1.8V‑3V；功放供电 2.0‑5.5V
2. 软件可独立开关 ADC、DAC、输入输出等功能模块，灵活控制功耗
3. 功耗：立体声播放 7mW (1.8V)，录放同步 13mW (1.8V)；关断模式典型电流 0.6μA
典型应用场景
1）便携多媒体播放器、录音设备。
2）多媒体手持终端、掌上游戏设备。
3）小型蓝牙音箱、便携式录放一体机。
4）教育类随身音频硬件。
CJC8972把Codec、耳机驱动、扬声器功放、DSP音效全部集成单颗芯片，解决便携音频系统器件多、布板难的痛点；无论是耳机收听、高质量录音，还是小喇叭外放，单芯片就可以完成整套音频链路，是极具性价比的音频解决方案，有需要的欢迎联系工采网“在线客服”获取资料。
