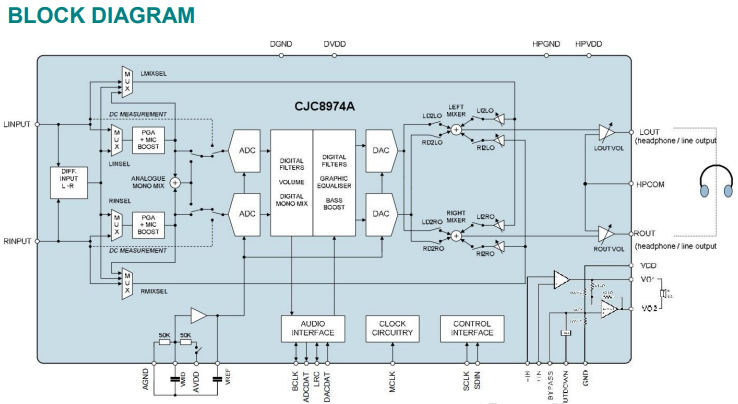

由工采网代理的CJC8974A是一款面向便携式音频应用的低功耗、高集成立体声音频Codec芯片，片内集成单声道BTL音频功率放大器，将录音ADC、播放DAC、耳机驱动、扬声器功放、数字音效DSP全部集成单颗5×5mmCOL 超薄QFN封装芯片内部，可实现图形均衡器、3D立体声增强、自动电平控制、信号混音等音频处理能力，非常适合手持便携设备。
产品描述

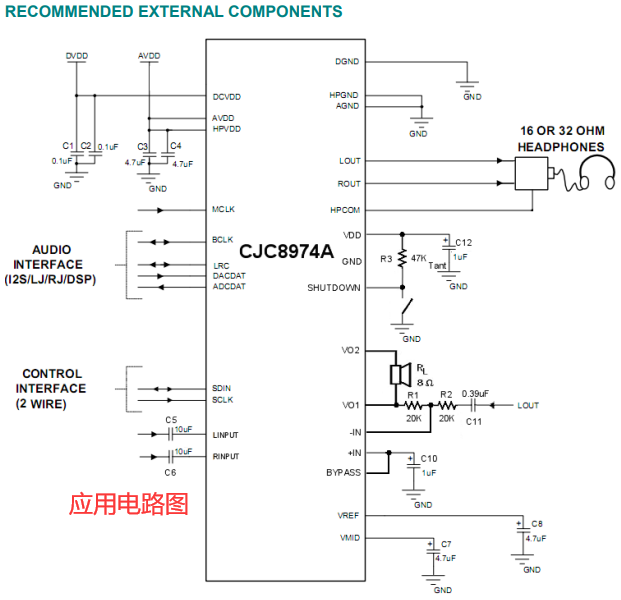

芯片集成完整立体声耳机、线路输出接口，无需外接独立耳机放大器，只需要增加隔直电容就可直接驱动16Ω/32Ω耳机，内置BTL桥接功放，5V供电条件下驱动4Ω负载，总谐波失真小于10%时可输出3W连续平均功率，BTL差分输出架构无需输出耦合电容、自举电容以及吸收缓冲网络，内置过热保护功能，芯片温度达到约150℃时自动关断输出，避免长时间大音量工作造成器件烧毁。
芯片供电配置灵活，模拟电路最低工作电压1.8V，数字内核最低可至1.5V，耐压3V，且芯片各个功能模块均可通过软件实现独立下电；支持主、从两种工作模式，兼容USB 12MHz/24MHz 时钟以及 256fs、384fs 标准音频主时钟，无需外部PLL锁相环，内部即可生成 8kHz～96kHz 全系列主流音频采样率，适配音乐播放、语音录音等各类业务场景。
此外CJC8974ACodec芯片模拟输入支持线路电平与麦克风信号输入，片载可编程增益放大器，麦克风增益最高29dB，支持单端、差分两种输入模式，差分模式能够有效抑制外部共模干扰；芯片还复用 ADC 实现直流电压检测功能，硬件可直接采集外部直流信号，可用于电池电压监测，节省额外采集器件，广泛应用于便携多媒体播放器、手持多媒体终端、掌上游戏机等各类便携音频产品。
产品特性
1）音频编解码性能
1. DAC性能：信噪比91dB，48kHz、1.8V 工作条件下，THD：‑81.2dB。
2. ADC性能：信噪比92.7dB，48kHz、1.8V 工作条件下，THD：‑82dB。
3. 内置双通道耳机驱动器，16Ω负载、1.8V 供电，THD‑78dB，信噪比93dB。
4. 支持8kHz、11.025kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz采样率，全部由芯片内部根据主时钟生成。
2）3W BTL-功率放大器
■ 功放供电电压范围：2.0V~5.5V
■ 5V供电驱动4Ω负载，THD=10%时典型输出功率3W。
■ 关断静态电流典型仅0.6μA，功耗低。
■ 内置过热保护，过热自动关闭输出，防止器件过热损坏。
■ BTL桥接差分输出，无需扬声器输出耦合电容，简化电路。
3）DSP 音频处理
■ 数字图形均衡器：支持高音调节，低音包含线性增益与自适应低音增强两种模式，自适应模式可避免大信号削波失真。
■ 3D立体声增强功能：支持录音通路或播放通路启用，声场强度多级可调。
■ 支持模拟信号与数字信号硬件混音，可直接实现线路输入监口斤功能。
■ PGA可编程增益放大器，麦克风增益档位：0dB、13dB、20dB、29dB；增益‑17.25dB~+30dB，0.75dB步进。
■ 增益过零检测、DAC软静音功能，有效抑制音量切换/开关机产生的POP爆音与拉链噪声。
■ 支持CD音源去加重滤波。
■ 支持差分模拟输入，抗共模干扰；支持直流检测模式，可复用ADC采集电池电压
4）低功耗电源管理
1. 1.8V供电，立体声播放功耗仅7mW，录音+回放同步工作功耗13mW。
2. 供电区间：模拟1.8V‑3V；数字内核1.5V‑3V；数字IO 1.8V‑3V。
3. 模块级软件断电：ADC、DAC、PGA、输出驱动可通过I2C寄存器单独开启/关闭。
4. 可配置 ADC/DAC 过采样率、模拟偏置电流，实现功耗与音质灵活权衡。
5. 内置上电复位 POR 电路，上电自动初始化寄存器。
5）丰富数字与控制接口
■ 音频接口兼容 I2S、左对齐、DSP 模式，音频位宽支持16bit/20bit/24bit/32bit。
■ 可配置为主模式、从模式，适配各类MCU、DSP 主控。
■ 两线 I²C 控制接口，作为从设备接受主控配置，驱动开发简单。
CJC8974A为高保真音乐播放、清晰语音录制，还是需要驱动小型扬声器，提供优质音频解决方案，规格书提供完整上电、下电时序指导，最大限度抑制开关机爆音，降低硬件调试难度，降低信号串扰风险；欢迎联系工采网“在线客服”获取，可申请样品。
