立体声编解码器（Codec）的核心功能是完成模拟音频与数字音频的双向转换，并在处理过程中实现左右声道的分离或合成。其工作原理根据应用场景主要分为“硬件信号转换”和“广播信号解调”两类：
硬件音频编解码器（ADC/DAC 核心）：这是手机、电脑等设备中常见的芯片，负责物理信号的数字化与还原。
调频立体声解码器（广播解调）：针对FM广播中的复合信号，需从混合信号中分离出左右声道。

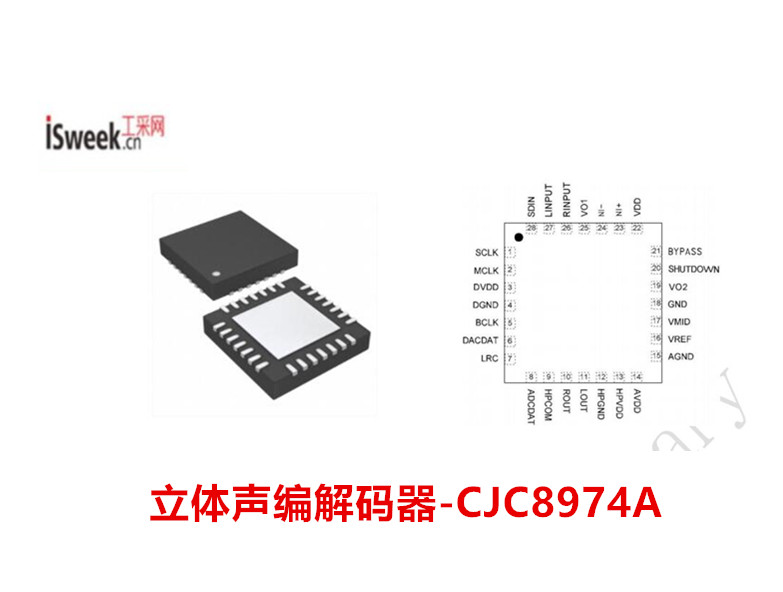

工采网代理的国产Codec芯片 - CJC8974A是一款低功率、高质量的立体声编解码器，设计用于便携式数字音频应用，以及一种单声道桥接音频功率放大器，采用5x5mm COL封装，该芯片将完整的音频信号链包括（模拟输入/输出、数字转换、音效处理及功率驱动）集成于单芯片中，在由5V电源供电时，能够将3W的连续平均功率传输到4Ω负载中，THD小于10%。
CJC8974A在电源电压降至1.8V时工作，尽管数字核心可以在降至1.5V的电压下工作以节省电力，并且所有电源的较大电压为3伏。芯片的不同部分也可以在软件控制下断电。CJC8974A提供了一个非常小和薄的5x5mm COL包，理想的用于手持和便携式系统。

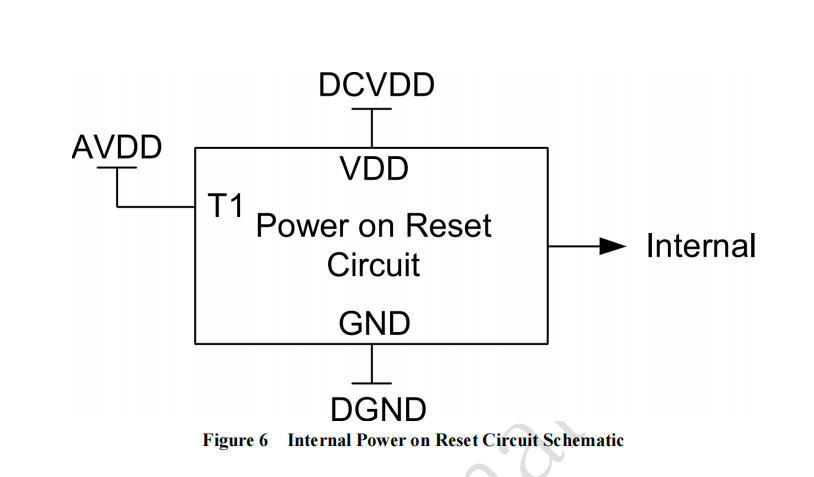

内部电源电路示意图：
高集成度与易用性：
简化外部电路：无需输出耦合电容、自举电容或缓冲网络。
数字控制接口：支持标准的2线（I2C兼容）串行控制接口，便于与各类微处理器和DSP连接，实现全面的软件功能配置。
片上电源管理与复位：集成上电复位电路及精细的电源管理单元，支持软静音/取消静音，有效抑制开关机爆破音。
音频芯片 - CJC8974A的特性：
高保真音质：立体声24位多比特Σ-Δ ADC和DAC，支持高达96kHz的采样率。
-DAC信噪比(SNR)达91dB（A计权），ADC SNR达92.7dB（A计权）。
-总谐波失真(THD+N)极低，提供清澈纯净的音频体验。
完整的音频接口：片上集成耳机驱动器，可直接驱动16Ω或32Ω耳机，无需外接放大器。
先进的数字音效处理：
-数字图形均衡器（Graphic Equalizer）。
-3D立体声增强功能，拓宽声场。
-自适应低音增强（Bass Boost）提升听感。
灵活的时钟与采样率：支持主/从模式，可直接从12MHz/24MHz USB时钟或标准的256fs/384fs主时钟生成多种常用音频采样率（如8k, 44.1k, 48k, 96kHz）无需外部锁相环。
低功耗设计：
-工作电压低至1.8V（数字核心可低至1.5V）。
-具备微功耗关断模式，静态电流典型值仅0.6µA。
-支持软件控制分区块下电，进一步优化功耗。
应用领域：
便携数码产品：常见于 MP3 播放器、多媒体手机、手持游戏机等需要电池供电的设备。
低功耗需求：芯片有关机模式，待机电流仅 0.6µA，能延长设备续航。
简化设计：因为不需要输出耦合电容和单独的耳机放大器，能减少电路板上的零件数量，节省空间。
CJC8974A将音频编解码、数字音效处理及3W功放单元融为一体，以极简的外围电路和灵活的数字控制，为高保真音乐播放、清晰语音录制，还是需要驱动小型扬声器，提供优质音频解决方案，如需获取产品技术资料、样片申请或设计支持，可联系工采网在线客服。
