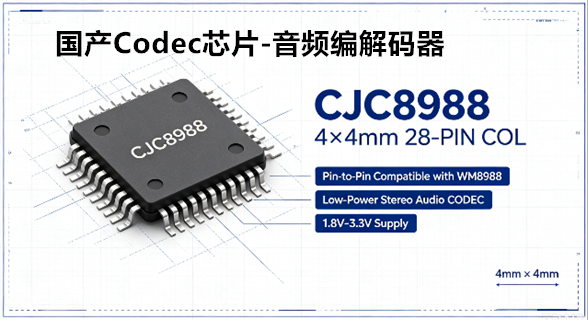

CJC8988是一颗专为便携式音频设备开发的高性能低功耗立体声Codec芯片，采用4×4mm 28引脚COL小型封装，适配狭小的PCB 布局空间，芯片集成双路立体声耳机 / 线路输出驱动，无需外挂耳机放大器；内部集成PGA可编程增益放大器、ADC/DAC转换单元，同时内置图形均衡器、3D立体声增强、自动电平控制等DSP音效模块，集音频采集、信号处理、音频播放输出于一体。
CJC8988是参考WM8988设计的，可完美代替ES8388、ES8323、WM8988，和WM8988外围电路一致，管脚兼容；可直接替换；IIC格式一致，寄存器定义一致，但少量音量寄存器，定义一致，但同样配置下声音大小有差异。
芯片模拟供电1.8V‑3.3V，数字内核可至1.5V，数字IO供电 1.8V‑3.3V，CJC8988芯片各功能模块支持软件单独断电管理，在1.8V供电条件下，立体声播放功耗仅7.8mW，录放同步工作功耗 16.8mW；芯片支持主/从两种工作模式，可适配USB设备12MHz、24MHz主时钟，也支持12.288MHz、24.576MHz 传统256fs音频时钟；无需外接PLL，依靠内部时钟逻辑就可生成 8kHz‑96kHz全系列主流音频采样率，包含8、11.025、16、22.05、24、32、44.1、48、88.2、96kHz等常用采样规格。
一、关键性能指标
● DAC：信噪比 93dB，48kHz、1.8V 条件下 THD：‑87dB
● ADC：信噪比 91dB，48kHz、1.8V 条件下 THD：‑81dB
● 片上双路耳机驱动器：16Ω 负载、1.8V 供电，THD‑78dB，SNR 93dB
● 内置双路耳机驱动：16Ω 耳机负载，1.8V 供电，THD‑78dB，SNR 可达 93dB
● 音频接口：支持 I2S、左对齐、DSP/PCM 格式；支持主、从模式切换
● 控制接口：2‑Wire (I2C)、3‑Wire 串行控制接口可选
● 内置功能：自适应低音提升、高音调节、3D声场扩展、高通滤波、输出过零静音抑制爆音
二、与 WM8988 替代兼容说明

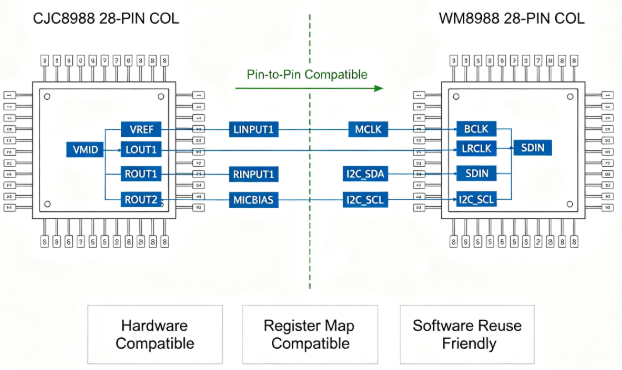

CJC8988 为pin‑to‑pin 管脚兼容 WM8988，硬件 PCB 可以直接沿用原有 WM8988 布局，不需要重新改板，极大缩短替换周期。

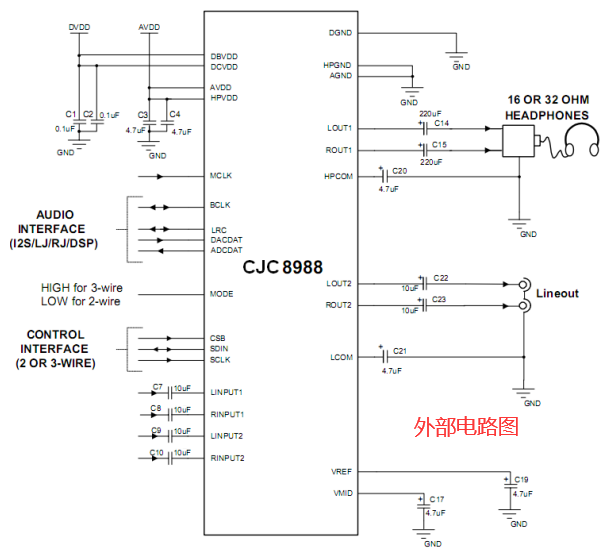

1. 硬件层面：封装同为 4×4mm 28PIN COL，引脚定义一一对应；外部外围器件参考电路基本一致，耳机输出、线路输入、VMID/VREF 退耦电容配置可沿用原有 WM8988 设计方案。
2. 软件寄存器层面：寄存器地址、功能定义和 WM8988 高度对齐，原有 WM8988 驱动代码大部分可直接复用；仅少量音量相关寄存器细节存在差异，移植时需要简单校验输出增益，微调音量参数即可正常工作。
3. 调试增强：对比原版 WM8988，CJC8988 的两线I2C控制接口支持读操作，开发调试阶段可以回读寄存器状态，方便定位软硬件问题，提升开发效率。
4. 功能完整对齐：主从模式、采样率配置、音效处理、模拟输入PGA增益、耳机驱动能力、电源管理、上电POP噪声抑制逻辑均对标，录放功能、通路选择、混音功能全可实现同等效果。
注意：替换过程中，建议核对音量增益，部分场景下同样寄存器配置输出音量会存在小幅差异，需要根据实际听音测试微调；同时严格遵循芯片上电时序，优先使能 VMID/VREF 参考源，再打开 DAC、输出缓冲，抑制开关机爆破噪声。
三、功能亮点
1、灵活的模拟输入通路
具备两组立体声模拟输入LINPUT1/RINPUT1、LINPUT2/RINPUT2，支持单端线路输入、麦克风输入，也可配置差分输入模式。PGA 增益范围‑17.25dB ~ +30dB，以 0.75dB 步进精细调节；麦克风增益提供13dB/20dB/29dB 三档增益提升。支持模拟单声道混音、数字单声道混音，还支持直流测量模式，可以复用 ADC 实现外部电压采集。输入通路集成高通滤波器，可消除直流偏移，减少输出底噪。
2、丰富数字音效处理
● 图形均衡器：线性低音或自适应低音增强两种模式，自适应模式可自动抑制大信号下的削顶失真；高音档位独立可调。
● 3D立体声增强：可用于录音或者播放链路，可调节声场宽度，同时可设置高低截止频率，拓展立体声听感。
● 支持6dB数字衰减，开启音效之后可以避免信号溢出限幅；DAC 支持去加重功能适配 CD 预加重音频源，内置软静音，减少切换噪声。
3、双路独立输出通道
拥有LOUT1/ROUT1、LOUT2/ROUT2 两组完全独立立体声输出，既可驱动16Ω/32Ω 耳机，也可以作为 Line‑out 线路输出；每一路输出拥有独立音量控制、过零切换增益，降低调节音量的拉链噪声；配备HPCOM、LCOM 共模反馈，优化耳机驱动失真；同时集成过热保护，耳机大电流输出发生过热时自动关闭输出保护芯片，输出混音器支持DAC数字信号与外部模拟输入信号互相混音，实现监、听、旁路输出等功能。
4、完善电源管理
四路独立电源域，AVDD 模拟电源、HPVDD 耳机驱动电源、DCVDD 数字内核电源、DBVDD 数字接口 IO 电源。各模块（ADC、DAC、输入 PGA、输出驱动）可以软件独立开关。支持多种省电策略，降低过采样率、调低偏置电流、停止主时钟等多种方式降低功耗。芯片自带内部上电复位 POR，保障上电寄存器可靠复位。
四、主要应用场景
● 便携式多媒体播放器
● 多媒体手持终端、掌上游戏机
● 教育学习机、故事机
● 小型 USB 声卡、录音设备
● 便携音箱、嵌入式音频采集播放设备
● 原有 WM8988 方案国产化升级项目
CJC8988作为国产可pin‑to‑pin 替代 WM8988 的立体声音频Codec，通过硬件兼容性设计、性能参数优化及功能增强，软件少量修改即可完成移植，同时增加I2C寄存器读取能力，优化调试，提供高性价比的音频编解码解决方案，欢迎联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
