CJC8988是一款低功耗高性能立体声音频Codec，内置24bit 多阶 Sigma-Delta ADC与DAC，集成双路立体声耳机 / 线路输出驱动，无需外挂耳放芯片，内置数字图形均衡器、3D 立体声增强、自动电平 ALC 算法，支持 I2S 主/从模式，兼容12/24MHz USB 时钟、12.288MHz、24.576MHz 标准音频晶振，无需外置 PLL 即可生成 8~96kHz 全系列采样率。
芯片采用分层低压供电，模拟1.8~3.3V、数字内核最低 1.5V，播放功耗仅7.8mW，采用 4×4mm 小型 COL 贴片封装，同时可Pin-to-Pin兼容替代WM8988，提供更高的性能、更低的功耗和更丰富的功能，适配蓝牙音箱、录音笔、掌机、便携播放器等电池类音频产品。
产品特性：
ADC 信噪比：91dB，总谐波失真 THD+N：-81dB
DAC 信噪比：93dB，总谐波失真 THD+N：-87dB
耳机输出失真 (16Ω 负载)：-78dB
模拟供电范围：1.8V ~ 3.3V
数字内核最低电压：1.5V
数字 IO 电压：1.8V ~ 3.3V
播放典型功耗：7.8mW
录放同步功耗：16.8mW
支持采样率：8~96kHz 全档位
控制总线速率：I2C 最高526kHz
工作温度区间：-25℃ ~ +85℃
封装尺寸：COL 4.0×4.0mm
功能特点
1、高保真音频转换：ADC 信噪比91dB、DAC信噪比93dB，16Ω耳机负载失真低至- 78dB，24bit采样保证细腻音质。
2、多采样率免 PLL 时钟架构：兼容12MHz/24MHz USB 晶振、256fs 标准音频晶振，覆盖 8/11.025~96kHz 全部主流采样频率。
3、丰富模拟输入输出：2组立体声线路 / 麦克风输入，支持差分拾音；两路独立立体声耳机输出，可分开调节音量。
4、音效引擎：硬件集成 3D 声场拓宽、高低音均衡、自适应低音增强、零交叉静音防爆音。
5、双总线控制：音频 I2S总线，配置接口支持2线 I2C、3 线SPI两种方案，适配各类MCU。
6、低功耗：ADC/DAC/ 输出通道可独立软件关断，1.8V单播放仅7.8m，录放同步16.8mW。
7、硬件保护与封装：内置POR上电复位，工作温度- 25℃~85℃，4×4mm 小型 COL 封装。

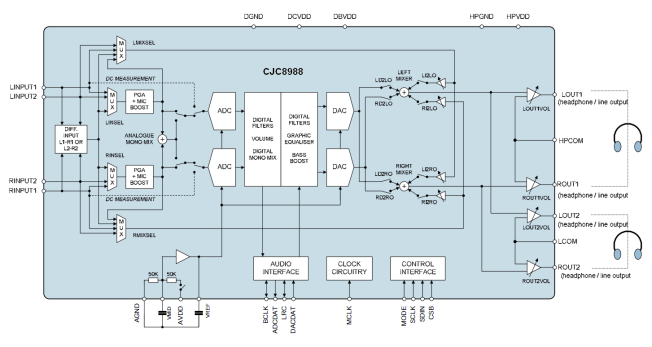

内部硬件架构功能模块
1、模拟输入通路：双组立体声输入 → PGA 程控放大 → MIC 增益 Boost → 差分混合电路
2、ADC采集：24bit Sigma-Delta 模数转换器、数字高通滤波、ADC数字音量、3D音效处理
3、数字处理核心：图形均衡器、自适应低音、高低音数字调节、数字混响
4、DAC 回放单元：24bit 数模转换、数字音量控制、左右声道混音电路
5、输出驱动模块：两路独立立体声耳机 / 线路功放，共模反馈降噪电路
6、时钟系统：内置分频器，支持 USB / 标准音频 MCLK 自动分频生成采样率
7、电源管理：多路独立 LDO，软件分段断电、POR 上电复位
8、数字接口：I2S 音频总线 + I2C/SPI 双控制总线
软件可自定义功能
■ 输入：0.75dB 步进 PGA 增益、差分采集、直流电压检测、通道静音
■ 录音：单声道混合、高通滤波、-97~+30dB 数字音量
■ 音效：3D 声场、四段均衡、线性 / 自适应低音、高低音调节
■ 播放：-127~0dB 数字音量、左右声道混音、数字软静音
■ 输出：两路耳机独立音量、零交叉切换消除爆音
■ 时钟：主从模式切换、降采样低功耗档位
典型应用场景
■ 便携 MP3 多媒体播放器
■ 蓝牙便携音响、有线耳机音频主板
■ 智能手机、多媒体功能手机
■ 掌上游戏机、便携影音设备
■ 录音笔、迷你录音扩音设备
CJC8988通过硬件兼容性设计、性能参数优化及功能增强，实现了对WM8988的高效替代，同时在功耗、调试便利性和抗噪表现上更具竞争力，适用于消费电子、通信和车载音频等多种场景；欢迎联系工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
