可实现极低的导通电阻和栅极电荷的N型550V功率MOSFET-SSx55R160F

功率MOSFET是靠电压控制开关的器件‌,栅极加电压形成沟道让电流通过,不加电压就关断,就像用水龙头控制水流一样。‌‌栅极和源极之间加电压UGS,当UGS超过阈值电压UT时,栅极下方的P型半导体表面反型形成N型导电沟道,漏极和源极之间就导通了。栅极和源极之间有绝缘层隔开,基本不消耗电流,所以驱动功率很小。‌‌‌‌

功率MOSFET采用垂直导电结构(VMOS/VDMOS),电流从顶部源极垂直流向底部漏极,通过增大导电截面积来提高耐压和电流能力,一个器件由成千上万个小MOSFET并联集成。‌‌

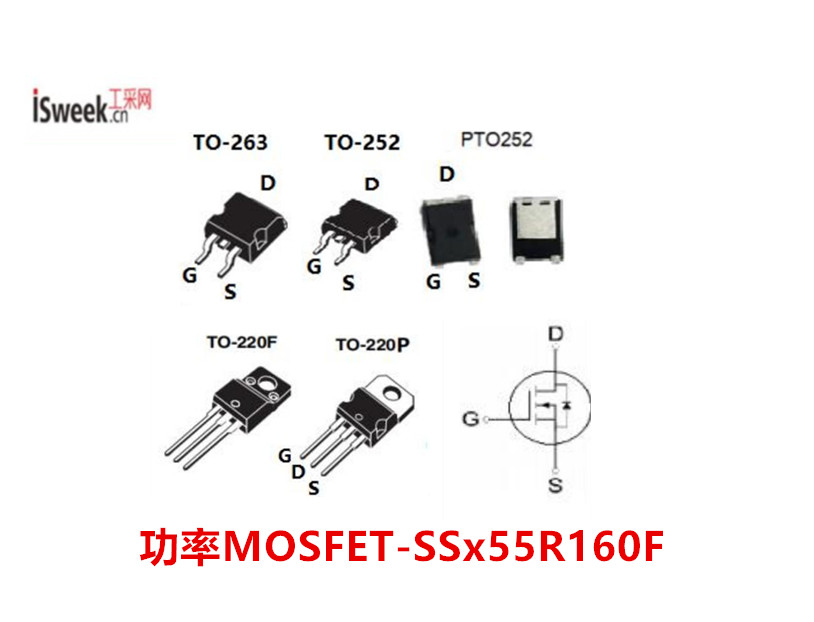

SSx55R160F

工采电子代理的SSx55R160F系列是一款采用先进超结技术的功率MOSFET,可实现极低的导通电阻和栅极电荷。通过运用优化的电荷耦合技术,该器件能显著提升能效;其设计重点在于较大限度降低导通损耗,并针对极端开关性能需求进行优化以减少开关损耗;专为高功率密度应用场景打造,完全符合较高能效标准要求。

此外,我们的碳化硅功率MOSFET具有高可靠性和极高的效率,其开发旨在提升终端应用的性能表现,特别是在工作频率、能效、可靠性以及系统尺寸和重量的缩减方面。

关键优势

‌更低导通损耗‌:RDS(on)大幅降低,提升效率‌。

‌更快开关速度‌:栅极电荷(Qg)和寄生电容更小,适合高频应用(如LLC、PFC拓扑)‌。

‌更高功率密度‌:芯片面积更小,散热更优,适用于紧凑型设计(如快充、适配器)。

‌更强高温稳定性‌:内阻温度系数更平缓,重载高温下性能更稳定‌。

须知:

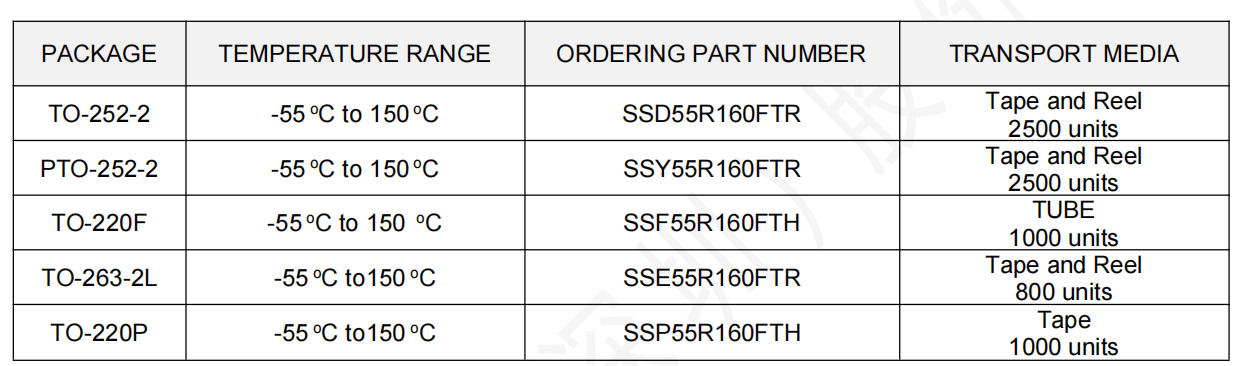

SSx55R160F-1

功率MOS管 - SSx55R160F的特性:

低RDS(开启)& FOM

通过高速切换实现低功耗及低导通电阻

优异的稳定性和均一性

中高压MOS管 - SSx55R160F的应用场景

电脑电源

LED照明

电信电力

服务器电源

电动汽车充电器

太阳能/不间断电源

工采网代理的MOS管针对吸尘器应用方案,提供“从AC输入到电机输出”的全链路器件覆盖,对于厂商而言,无需再为不同功率节点去寻找多个品牌的物料,同品牌的统一交付能够有效简化供应链管理。了解更多关于国产功率MOS管的技术应用、规格书以及样品申请,请登录工采网进行咨询。
