功率MOSFET是电压控制型开关器件，靠栅极电压形成的电场来导通或关断漏源之间的电流，而不是靠注入电流。功率MOSFET广泛应用于服务器电源（包括AI服务器）、数据中心、工业设备、充电适配器、光伏逆变器、储能系统、车载充电机（OBC）、电动汽车电机驱动以及白色家电、LED照明驱动等追求高效率、高功率密度的领域。
功率MOSFET和小信号MOS管结构不同，它大多采用垂直导电结构（如VDMOS、VVMOS），电流从顶部源极垂直流向底部漏极，这样能提高耐压和电流承载能力。
工采网代理的SSx65R090F系列功率MOSFET采用先进的超结技术，可实现极低的导通电阻与栅极电荷；通过应用优化的电荷耦合技术，该系列可提供极高的效率。该系列经过专门设计，旨在较大限度降低导通损耗，并针对极端开关工况优化设计以降低开关损耗；专为高功率密度应用场景打造，满足较严苛的能效标准。
使用要点：
过压风险：栅源电压不能超过极限值，否则会击穿绝缘层损坏器件；漏源电压也不能超过耐压值，否则会进入雪崩区失效。
过温风险：导通电阻 RDS(on) 具有正温度系数，电流越大发热越严重，温度升高后电阻还会继续增大，形成正反馈，所以散热很关键。
开关损耗：开关过程中电压和电流存在交叠区，会产开关损耗；栅极回路和功率回路的寄生电感还会引起电压尖峰和振铃，实际应用时通常需要合理选择栅极电阻来抑制。
须知：

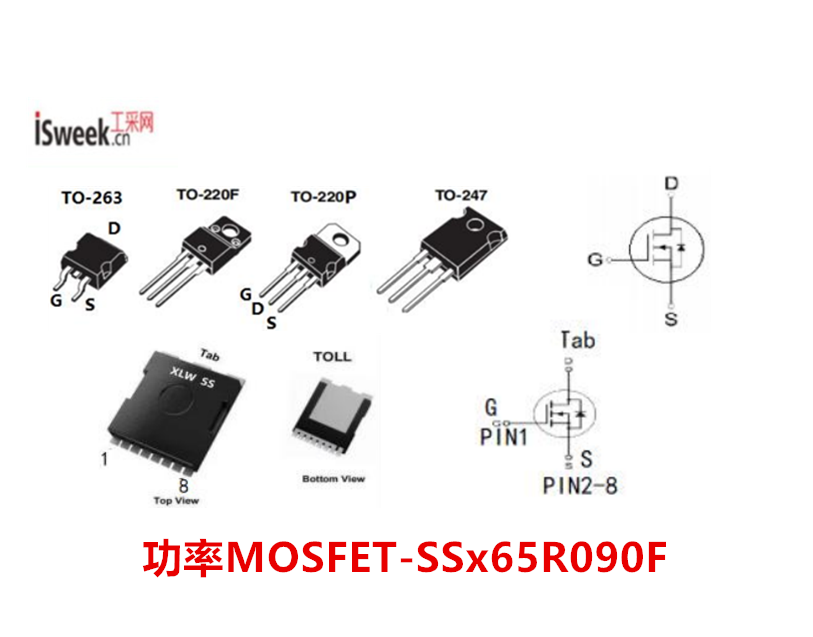

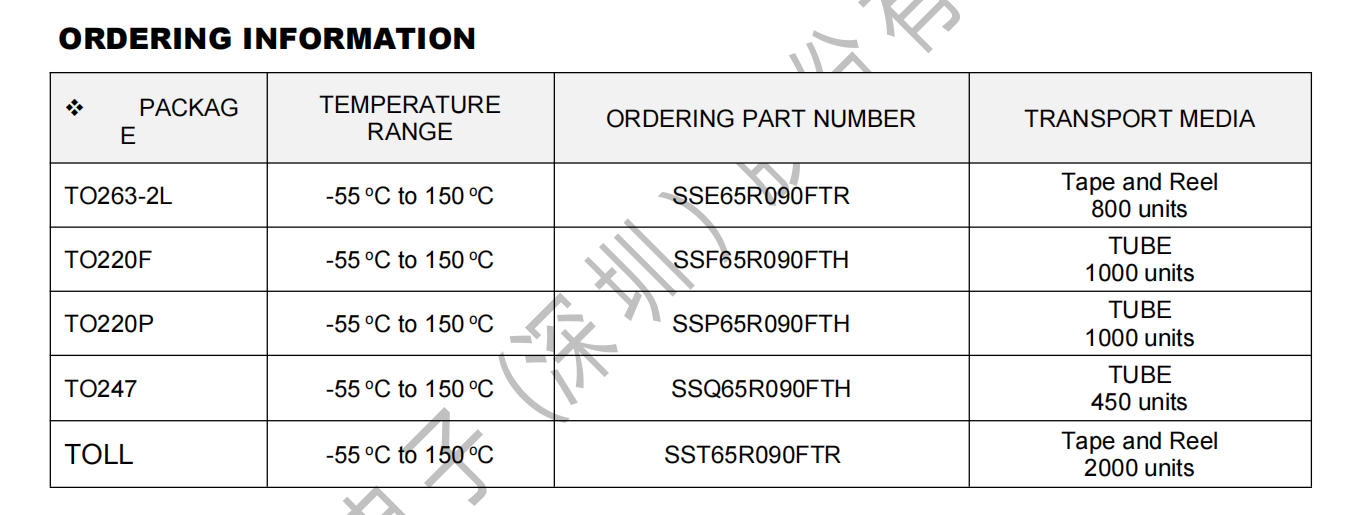

功率MOS管 - SSx65R090F的特性：
低RDS（ON）& FOM
通过高速开关与低导通电阻实现低功耗
优异的稳定性和均匀性
关键优势：
更低导通损耗：RDS(on)大幅降低，提升效率。
更快开关速度：栅极电荷（Qg）和寄生电容更小，适合高频应用（如LLC、PFC拓扑）。
更高功率密度：芯片面积更小，散热更优，适用于紧凑型设计（如快充、适配器）。
更强高温稳定性：内阻温度系数更平缓，重载高温下性能更稳定。
典型应用场景：
电脑电源
LED照明
电信电力
服务器电源
电动汽车充电器
太阳能/不间断电源
工采网代理的MOS管应用方案，提供“从AC输入到电机输出”的全链路器件覆盖，对于厂商而言，无需再为不同功率节点去寻找多个品牌的物料，同品牌的统一交付能够有效简化供应链管理。了解更多关于国产功率MOS管的技术应用、规格书以及样品申请，请登录工采网进行咨询。
