WH77140是旺泓推出的数字型环境光与接近二合一传感器，芯片集成环境光传感器 (ALS)、接近传感器 (PS) 以及高效率940nm红外LED，传感器与LED光学间距仅1.45 mm，特别适配整机小红外开孔结构设计，可应用于智能手机、平板、移动 POS、笔记本电脑等紧凑型智能终端。
该器件采用I2C高速通信接口，支持400kHz 快速模式，供电电压 2.4V~3.6V，工作温度范围‑40℃～+85℃，芯片集成上电复位 POR 电路，支持1.8V I2C总线电平，无需额外电平转换器件，内置可配置硬件中断系统，环境光与接近检测均可设置阈值、防抖计数，实现低功耗运行。
此外，环境光传感器内置红外抑制滤光片，光谱响应接近人眼视觉特性，可实现黑暗至阳光直射大动态范围照度采集；接近传感器搭载940nm专用滤光片，具备环境光抗干扰能力，支持串扰校准，LED 电流、脉冲参数全部软件可编程，适配不同盖板玻璃、不同检测距离的产品调试需求，可完成自动亮度调节、物体接近检测、熄屏防误触等功能。
产品特性
电气特性
■ I2C 高速接口，最高 400kHz 通信速率
■ 供电电压：2.4V-3.6V；工作温度：-40℃~+85℃
■ 传感器与 LED 光学间距 1.45mm，适配小 IR 开孔
■ 内置上电复位 POR，VDD 低于 1.4V 自动复位
■ I2C 总线支持 1.8V 电平，兼容主流主控 IO
■ ALS、PS 均支持带滞回阈值的可编程硬件中断，带防抖计数
■ 寄存器数据锁存机制，防止高低字节读取来自不同采样周期
■ 支持中断同步挂起模式，中断触发后暂停测量，清除标志后重新采样
■ 提供 POR 上电复位、数据无效、通道错误状态标志，便于软件故障诊断
环境光传感器（ALS）
■ 内置 IR 抑制光学滤光片，光谱响应接近人眼视觉特性
■ 具备荧光灯光频闪抑制能力，照度与光比例测量精度高
■ 检测动态范围约 40dB，覆盖暗光到阳光直射场景
■ 模拟增益软件可选，ADC 最高 16bit 分辨率
■ ADC 积分时间可编程，灵活权衡采样速度与灵敏度
■ 可配置高低照度中断阈值，超限后触发 INT 引脚中断

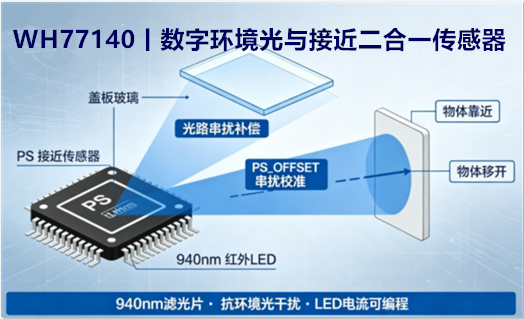

接近传感器（PS）
■ 内置 940nm 光学滤光片，抗环境光干扰能力强
■ 接近增益软件配置，ADC 最高 12bit 分辨率
■ IR-LED 驱动电流 50mA-200mA 软件可设置；LED 脉冲宽度、脉冲数量可编程
■ 智能串扰校准，通过 PS_OFFSET 寄存器补偿结构光路串扰
■ 支持高速响应模式，缩短检测响应时间
■ 两种中断算法可选：Zone 分区模式、Hysteresis 滞回模式
■ OBJ 物体检测标志位，实时输出物体靠近 / 移开状态
主要应用
手持设备：手机、平板、PDA、移动 POS 终端
消费设备：LCD 电视、数码相机、智能玩具
计算设备：笔记本电脑、LCD 显示器
WH77140UC凭借紧凑光学间距、人眼匹配 ALS光谱、强抗光干扰 PS 检测、全套软件可配置参数、丰富的硬件中断与状态标志，提供高自由度光学传感器方案，需详细数据手册、开发套件或技术支持，样品申请可联系【授权代理商】ISweek工采网。
