由工采网代理的WH4517V是一款集成VCSEL红外光源的数字型接近与环境光二合一传感器，将环境光传感器 (ALS)、接近传感器 (PS) 以及高效率940nm VCSEL红外发射器集成在单颗芯片内部，可同时实现环境照度采集和物体接近检测功能，可广泛用于各类手持终端、消费电子以及电脑周边设备，实现屏幕自动亮度调节、靠近熄屏、人体感应唤醒等交互功能。
产品描述

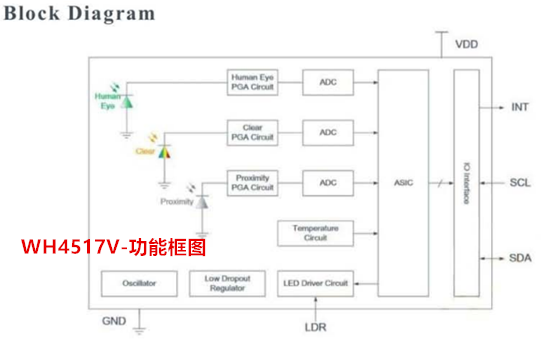

芯片内部集成光学滤波器件、可编程增益放大器、多路 ADC 转换模块、ASIC 信号处理内核、LED 驱动电路、振荡器以及 LDO 稳压单元，采用I²C数字通讯接口，搭配独立 INT 中断输出引脚，实现完整光信号采集与处理链路，不需要外围模拟调理电路，可直接对接主控MCU。

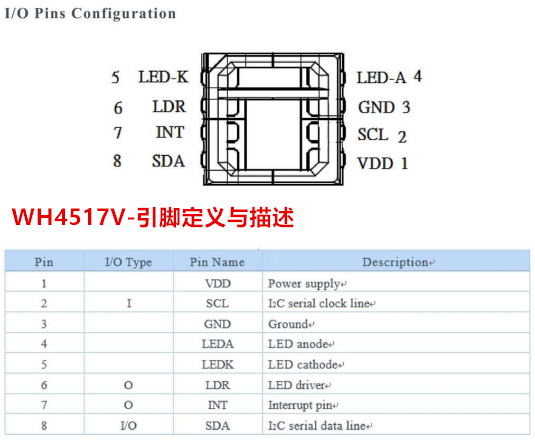

该器件工作供电 2.4V‑3.6V，工作温度区间‑40℃~+85℃，采用8引脚LGA贴片封装，WH4517V接收与VCSEL发射间距仅2.1mm，针对小型化设备窄红外开孔做了专门优化，降低整机结构光学设计难度，器件具备上电复位保护，当供电电压低于 1.4V 时自动完成芯片复位；支持多种工作模式配置，可独立开启环境光检测、接近检测，也可双通道同时工作，通过寄存器配置增益、采样时间、中断阈值，灵活平衡检测刷新率与整机功耗。
产品特性
■ I²C通信接口，支持 400kHz 高速模式，器件从机地址 0x38。
■ 工作电压：2.4V~3.6V，工作温度‑40℃ ~ +85℃。
■ 独立 INT 中断输出引脚，ALS 与 PS 中断可独立开关；支持 POR 上电复位状态标记。
■ 内置等待时间配置，两次测量间隙插入休眠等待，降低平均工作电流。
■ 上电复位 POR 保护，电源跌落自动复位芯片，满足硬件上电时序要求。
1）环境光传感器 (ALS)特性
■ 内置 IR 抑制光学滤光片，光谱响应贴近人眼视觉曲线，有效剔除红外光对光照测量的干扰。
■ 检测动态范围约40dB，具备荧光频闪抑制能力，消除交流光源带来的数据抖动。
■ 增益、ADC 分辨率软件可调，最高支持 16 位输出，高灵敏度，照度与光比例测量精度高。
■ 支持可编程中断滞回阈值，光照变化达到设定条件后触发硬件中断，避免 MCU 持续轮询。
2）接近传感器 (PS) 特性
■ 940nm光学滤光片，有效抵御环境杂光干扰，精准采集物体反射的红外信号，检测稳定。
■ 高效VCSEL红外光源，支持可编程PWM及LED驱动电流调节，增益可调，ADC-12Bit。
■ 智能串扰校准功能，消除发射光泄露或接收带来的测量偏差；配高速模式，缩短响应时间。
■ 支持两种中断逻辑：滞回模式、区域 Zone 模式，可设置中断持续计数，过滤误触发，准确判断物体靠近、移开状态。
应用场景
1. 手持终端：手机、平板电脑、PDA、移动 POS 机
2. 消费设备：液晶电视、数码相机、智能玩具
3. 计算设备：笔记本电脑、液晶显示器
对于需要同时集成环境光检测与接近感应的产品项目而言，WH4517V在单芯片内就完成了ALS、PS 与 VCSEL发射单元的整合，配合2.1mm的窄光窗设计，在有限的结构空间内实现完整的光感功能链路，需要产品PDF、技术支持、申请样片可联系工采网“在线客服”
