TWS耳机、智能眼镜、智能手表等穿戴设备空间有限，接近传感器可在其中稳定完成佩戴检测与靠近感应，并满足低功耗和环境抗干扰要求；由工采网代理的WH4535V是旺泓推出的一款集成 940nm VCSEL 红外光源的光数字转换接近传感器模组，将红外发射、光学感应、信号处理集成于超小型LGA封装内，为各类紧凑型穿戴终端提供高集成度的感知解决方案。
产品描述
WH4535V是光‑数字转换式接近传感器模组，内部集成940nm VCSEL红外发射源与接近检测感光芯片，驱动电流典型12mA；接收端集成专属 940 nm 光学滤光片，能最大限度过滤环境自然光干扰，精准捕捉物体反射回来的红外信号，直接输出数字化检测结果，具备优秀的串扰抑制性能，等效220级分辨率，减少强光、复杂光照环境下的误检测现象。
该模组采用I²C数字通信接口，支持100‑400kHz Fast‑mode速率，ADC支持10/12/14/16bit多档位分辨率切换，可根据检测距离、功耗需求灵活配置采样精度；在标准测试条件下，10 mm距离、18%反射率灰卡目标，接近 ADC 输出典型值 630 counts；器件噪声控制在±2%，器件间最大偏差 ±25%（3σ）满足消费电子大批量使用要求。
产品特性

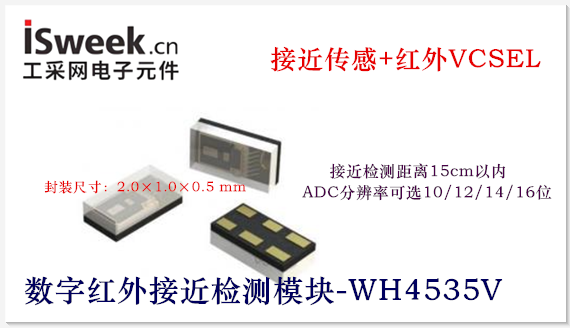

1. 超小LGA封装：尺寸2.0×1.0×0.5mm；针对 1.7mm 圆形传感器开孔做小间距优化。
2. 双路独立供电：内核VDD为1.8V，I²C总线电平1.8V；VCSEL 发射端独立供电，保障红外光源输出稳定。
3. 多模式低功耗管理
- 活跃模式：100ms 周期、10bit配置，含VCSEL总电流典型10μA
- 空闲模式：典型电流 0.7μA
- 睡眠模式：典型电流 0.7μA
4. 光学性能：940nm VCSEL，驱动电流典型 12mA；接收端内置红外滤光片，具备优秀串扰与环境光抑制能力，等效220级分辨率。
5. 可配置 ADC：ADC 分辨率可选 10/12/14/16bit，兼顾检测精度与功耗取舍。

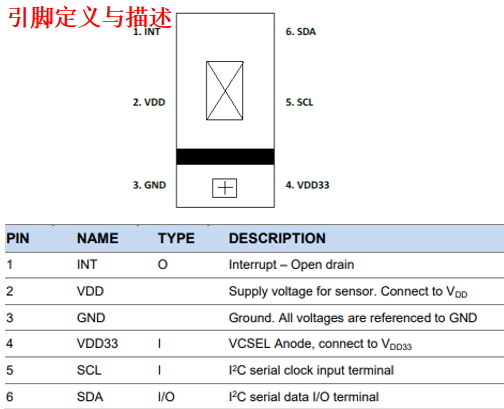

6. 数字接口：标准 I²C ，速率100‑400kHz；开漏 INT 硬件中断输出，阈值触发通知 MCU。
7. 工作模式：支持 One‑Shot 单次采样、Continuous 连续采样；内部完整状态机：SLEEP→ACTIVE→DATA PROCESSING→IDLE/SLEEP
8. CLASS 1 ，符合 IEC/EN 60825‑1:2014；HBM ESD 2KV，CDM ESD 500V。
主要应用场景
■ TWS真无线耳机：入耳检测，实现佩戴播放、摘下暂停，联动降噪算法切换。
■ 智能眼镜/AR眼镜：佩戴识别、靠近检测，实现屏幕休眠唤醒。
■ 智能手表：佩戴检测，实现息屏、抬腕唤醒等功能。
WH4535V将VCSEL红外发射、光学接收、ADC信号处理、数字通信全集成于LGA模组，兼顾低功耗、强抗环境光干扰、软件高度可配置，配套完整寄存器手册、PCB焊盘图纸与回流焊接曲线参考，如需样品申请、原理图方案、技术支持，可联系工采网“在线客服”
