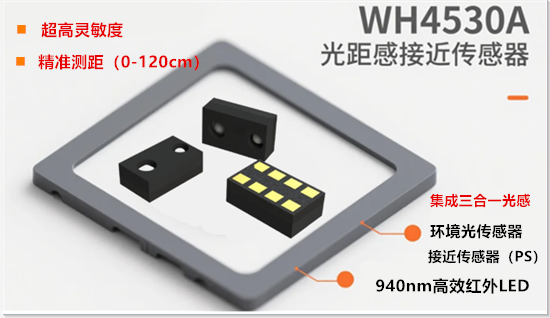

WH4530A是旺泓推出的一款高度集成的数字光转换器，它将先进的环境光传感器（ALS）、高性能接近传感器（PS）以及高效红外 LED 光源整合于单芯片中，光谱响应接近人眼视觉曲线，又能通过红外反射精准判断物体的接近与远离，为各类智能设备提供可靠的光学传感解决方案。
该传感器模块支持2.4V至3.6V 的宽供电电压范围，工作温度覆盖 -40°C 至 +85°C，能够适应从消费电子到工业应用的各类严苛环境。其 I²C 数字接口支持快速模式（高达 400kHz/s）从机地址为 0x38，便于与主流微控制器无缝对接。
产品特性
通用特性
● I²C 数字接口：支持快速模式（400kHz/s）从机地址 0x38，兼容标准通信协议。
● 宽供电电压：2.4V 至 3.6V，适应多种系统电源。
● 宽工作温度：-40°C 至 +85°C，满足消费级至工业级应用。
● 低功耗：主动模式工作电流典型值160μA，休眠模式2.5μA（快速启动模式 21.5μA）
● 软件复位与上电复位：支持寄存器级软件复位，内置欠压检测和上电复位功能。
（一）环境光传感器（ALS）特性

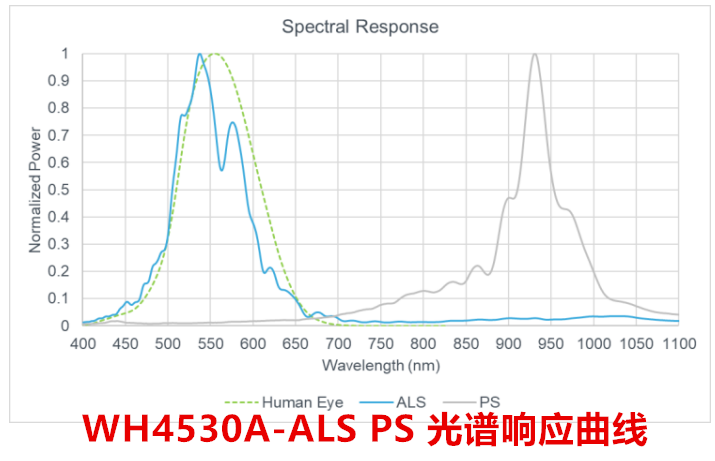

● 人眼响应光谱：内置红外抑制滤波器，光谱响应接近人眼视觉曲线，照度测量更真实。
● 宽动态范围：从黑暗环境至直射阳光均可工作，可选动态范围约 40dB。
● 双通道输出：提供人眼响应通道和透明通道，支持不同光源下的照度与光比例精确计算。
● 可编程增益：支持 x1、x4、x8、x32 四档模拟增益，并可扩展至 x96 外部增益模式。
● 可调积分时间：5.5ms 至674.9ms 连续可调，对应分辨率最高 16 位（65535 计数值）
● 抗荧光灯闪烁：内置抗闪烁算法，保障在人工光源下的稳定测量。
（二）接近传感器（PS）特性
● 远距离检测：推荐工作距离小于120cm，适用于各类接近感应场景。
● 940nm 红外滤波：内置环境光抑制滤波器，抗干扰能力强。
● 可编程驱动电流：LED峰值电流 50mA/100mA/150mA/200mA 四档可选。
● 精细脉冲控制：脉冲宽度（13.675μs 步长）和脉冲数量（1~256）均可编程。
● 可调增益与分辨率：模拟增益 x1、x2、x4、x8 可选，输出分辨率12 位（4095 计数值）
● 智能串扰校准：内置硬件偏移寄存器（PS_OFFSET）可在无物体时自动抵消背景噪声。
● 快速响应模式：支持跳过等待周期的加速中断模式，提高响应速度。
（三）中断与状态管理
双通道独立中断：ALS 和 PS 分别具有独立的中断标志和使能控制。
可编程持续次数：中断触发前需连续满足条件的次数（1~15 次）可由寄存器设置，有效过滤偶然噪声。
两种 PS 中断模式：迟滞模式（抗抖动）和区间模式（灵活触发）适应不同检测逻辑。
中断同步功能：中断触发后可选择暂停后续测量，直到主控清除标志，避免数据覆盖。
数据有效性指示：内置错误标志位，可指示 ALS/IR 数据是否超出量程，保证测量可信。
功能详解
环境光检测：光学滤波器和双通道架构，实现了接近人眼的光谱响应。实际应用中，用户可通过配置 ALS_GAIN（地址 0x04）和 ALS_TIME（地址 0x05）寄存器，根据环境照度灵活调整增益和积分时间，在速度与精度间取得最佳平衡，双通道数据（CH0/CH1）的比值可用于识别光源类型，进而优化显示颜色或亮度算法，提升用户体验。
接近感应：内置940nm波长的红外LED驱动器，并配有专门的光学滤波器以抵御环境光干扰，确保在复杂光照条件下仍能稳定工作；可覆盖0-120cm的测距范围，50mA 至 200mA 四档可选，灵活调节发射功率以适配不同检测距离需求。
应用领域
手持移动设备（手机、平板、POS 机）：实现自动亮度调节和通话熄屏。
消费电子（电视、数码相机、玩具）：优化显示功耗和交互体验。
智能家居（照明、窗帘、夜灯）：实现环境自适应控制和人员感应。
户外与工业（监控、路灯、自动化设备）：提供稳定可靠的光学检测。
WH4530A凭借远距离测距、低功耗及灵活的配置选项，为光照和距离检测提供解决方案，尤其适合对精度和响应速度要求高的场景；其全面的寄存器配置可满足多样化需求，如需具体参数或寄存器配置细节，可联系工采网“在线客服”
