应用在电机驱动器中的40V电压、N沟道增强型MOS管-LN042N040Q

‌电机驱动器就是把控制信号变成电机动力的“翻译官”，核心是靠开关器件放大功率来驱动电机转动。

电机驱动器的核心是完成直流电与交流电的双向转换，支撑车辆驱动与能量回收。驱动时，动力电池的直流电（DC）通过逆变器转换为三相交流电（AC），供给电机产生旋转磁场，驱动转子转动。

制动或减速时，电机因惯性继续旋转，此时电机作为发电机将机械能转换为交流电，再经逆变器整流为直流电，回充至动力电池，实现能量回收。这一过程通过调节交流电的频率与电压，精准控制电机的转速与扭矩。

工采电子代理的镭诺电子推出的40V、N沟道增强型MOSFET - LN042N040Q，是一款通过控制栅极电压来调节漏极和源极之间电流的MOS管。当栅源电压VGS为0时，漏源之间相当于两个背靠背的二极管，即源极和漏极之间的P型衬底起到了隔离作用。此时，无论漏源电压VDS如何变化，都不会在漏源之间形成电流。

当栅源电压VGS逐渐增大并超过某一阈值电压Vth（也称为开启电压）时，栅极下方的P型半导体表层中开始聚集较多的电子。这些电子来自P型衬底的少数载流子（空穴）被排斥到下方，同时吸引栅极下方的多数载流子（电子）到表面层。随着电子的积累，最终在栅极下方形成一层N型导电沟道，将漏极和源极沟通。

中低压MOS管的关键参数：

开启电压（Vth）：使器件导通所需的栅源电压较小值。不同型号的N沟道增强型MOSFET

具有不同的开启电压。

导通电阻（RDS(on)）：器件导通时漏极和源极之间的电阻，影响器件的功耗和效率。

较大漏极电流（ID(max)）：器件在特定条件下能够承受的较大漏极电流。

较大漏极-源极电压（VDS(max)）：器件能够承受的较大漏极-源极电压。

开关速度：包括开关上升时间和下降时间，影响器件在高频应用中的性能。

主要优势‌：

-采用先进的‌Trench MOSFET‌技术，具有低栅极电荷 (Qg) 和低导通电阻。

-适用于高频开关应用，如DC-DC转换器、电机驱动、电源管理模块等。

-具备高可靠性与热性能优化。

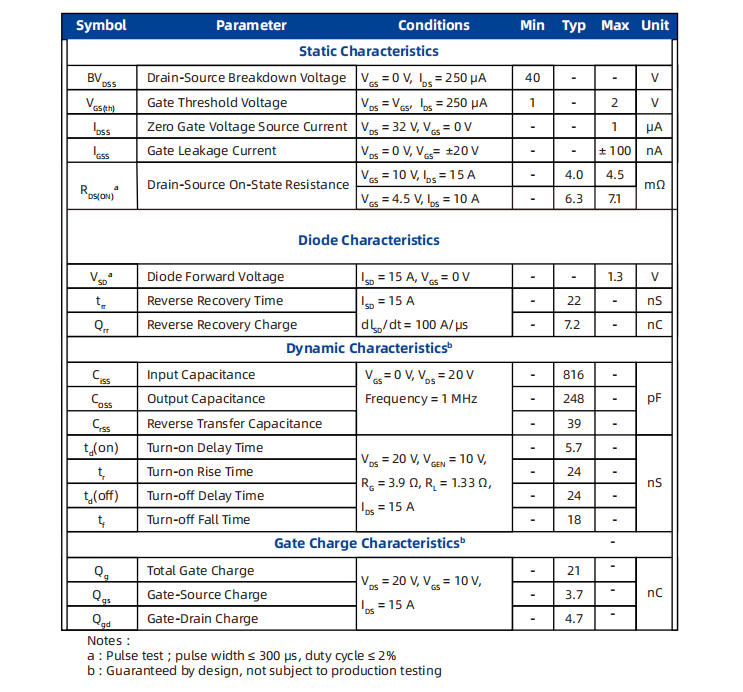

电特性：

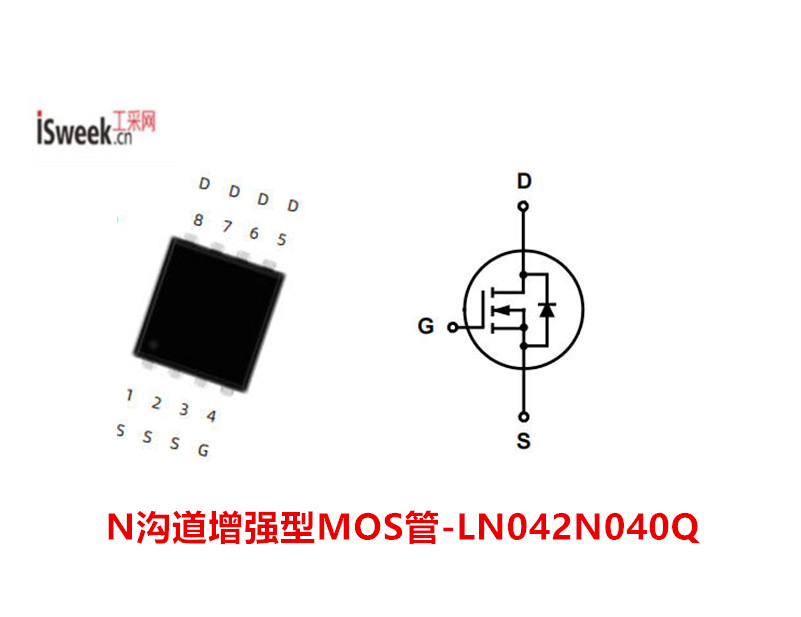

N沟道MOS管 - LN042N040Q的特性：

表面安装式包装

先进的SGT单元设计

低热阻

N沟道增强型MOSFET的快速参考：

BV≧40V

P_tot≦20.8W

I_D≦52A

R_DS(ON)≦4.5mΩ@ V_GS=10V

R_DS(ON)≦7.1mΩ@ V_GS=4.5V

典型应用场景：

‌电机驱动器

直流-直流转换器

工采网代理的N沟道MOSFET产品系列齐全，参数覆盖广泛，封装灵活多样，需要的客户可根据工作电压、导通电阻、封装形式及应用场景，找到合适型号，如需详细规格书或样品，可登录工采网联系“在线客服”
