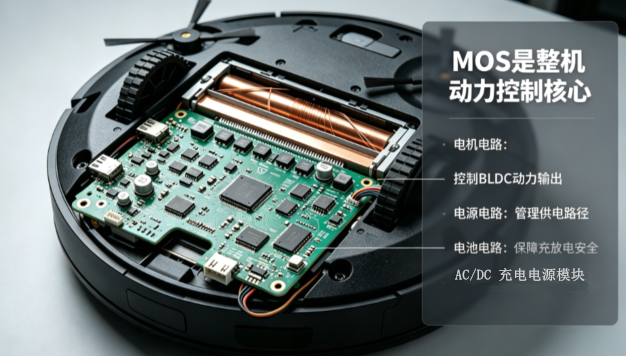

扫地机器人集行走驱动、吸尘风机、滚刷拖布、锂电池管理、充电电源、感应信号控制多套电路系统，整机依靠多台BLDC电机完成清扫、避障、自动回充等功能；MOSFET作为功率开关核心元器件，承担电机调速、电源通断、电池保护全部功率切换工作，器件的导通内阻、开关损耗、抗冲击能力、封装尺寸，直接决定扫地机吸力、续航、噪音与整机使用寿命。
当下扫地机器人行业朝着大吸力、轻量化、长续航、低噪音方向迭代，由工采网代理的国产MOS管覆盖扫地机器人全场景，拥有 Trench、SGT、Super-Junction、碳化硅 SiC 全工艺产线，配套 30 余种封装规格，针对扫地机器人全电路链路推出完整MOS配套方案，代理的MOS管品牌已批量配套科沃斯、石头、海尔、艾美特等主流扫地机品牌，适配扫地机器人优势：
● 30~250V SGT MOS 全系列量产，Rsp、FOM 性能对标英飞凌 OptiMOS5；
● 15~250V Trench MOS，Rsp、EAS 抗冲击性能达到 IR、AOS 水平；低压大电流工况下极低导通内阻，从根源降低整机功耗，直接提升扫地机器人续航时长，解决频繁充电痛点。
● 30 + 种封装全覆盖，适配紧凑主板设计，扫地机器人内部空间狭小，PCB 板布局受限，拥有 DFN22、DFN33、DFN56、SOP-8、TO-252、TO-220、TOLL-8 等三十余种封装，主流 DFN、TO 系列封装出货占比超 70%。工程师可根据功率大小自由选型，小功率选用 DFN33 缩小板卡面积，大功率风机选用 DFN5*6、TOLL 封装强化散热，兼顾小型化与散热需求。

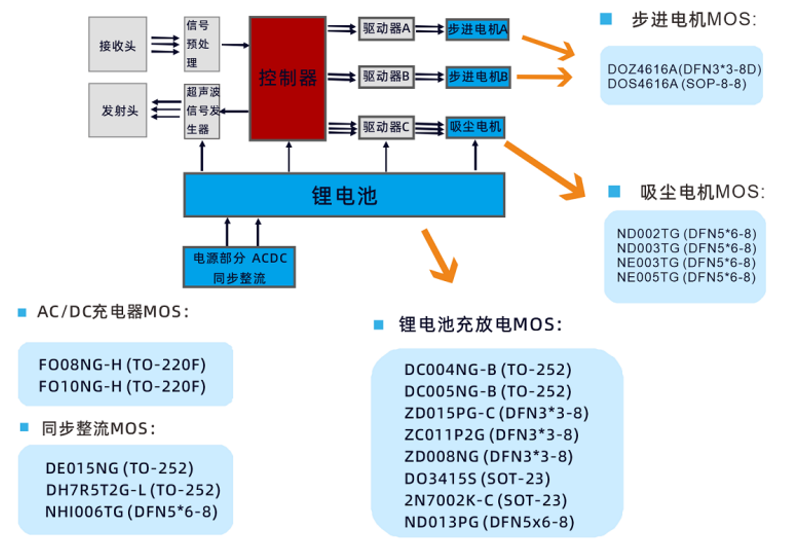

扫地机器人五大核心电路 MOS 应用方案
1）步进电机驱动模块（导航、转向、升降拖布电机）
扫地机器人转向、行走、拖布升降依靠步进电机精准控制，采用H桥驱动架构，需要N+P 复合MOS 管，要求体积小巧、内阻均衡、高频切换抖动小，降低运行噪音，两款复合MOS完美适配：
1. DOZ4616A（DFN3*3-8D）：N管 30V/20A、P管 - 30V/-20A，典型导通内阻仅 9mΩ、18mΩ，节省PCB空间，适配高端超薄机型。
2. DOS4616A（SOP-8D）：N 管 30V/10A，典型导通内阻 11mΩ；P 管 - 30V/-12A，典型 24mΩ，内阻控制优异，适配中低端标准化主板。
优势：依托成熟 SGT 工艺，FOM品质因数极低，开关损耗小，高频 PWM 调速下电机运行平顺，决扫地机转向卡顿、异响问题。
2）吸尘主电机（大功率 BLDC 风机）

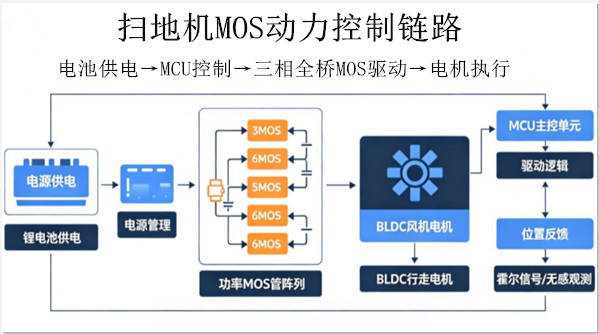

吸尘风机是扫地机功耗最高部件，工作中存在堵转大电流冲击，对 MOS 电流承载、散热、抗 EAS 冲击性能要求严苛，主流采用 DFN5×6 大散热封装 NMOS 搭建三相逆变桥，工采网推荐风机 MOS 型号：ND002TG、ND003TG、NE003TG
1. NE003TG：60V/130A，典型 Rds (on) 仅 2.4mΩ，超低导通内阻，大电流工况发热极低，延长单次清扫续航；
2. ND002TG/ND003TG：40V低压大电流，适配低压风机方案，抗堵转冲击，不易过热损坏。
优势：Trench MOS产品 Rsp、EAS 冲击性能达到 IR、AOS 同级水准，同时交付稳定。
3）锂电池充放电保护 BMS 模块
扫地机内置多串锂电池组，充放电回路依靠 MOS管实现过充、过放、短路保护，兼顾持续大电流输出需求；大功率主回路推荐型号：DC004NG-B、DC005NG-B（TO-252）30V大电流 NMOS，适配电池放电通路；辅助保护开关推荐型号：ZD015PG-C、ZC011P2G（DFN3*3-8）P沟道 MOS，体积小巧，负责次级电源切断。
优势：大电流型号导通内阻低，充放电电压损耗小，充分释放电池容量。
4）AC/DC 充电电源模块
扫地机内置充电适配器，高压整流、同步整流环节需高低压MOS同步整流管搭配。
1. 低压同步整流：DE015NG、DH7R5T2G-L（TO-252 封装）低内阻减少整流损耗，降低充电温升，规避过热故障。
2. 高压侧：650V 碳化硅 SiC 系列 FO08NG-H、FO10NG-H（TO-220F 封装）开关损耗远低于传统硅 MOS，提升充电效率、缩小电源体积。
五）小信号控制与辅助负载
超声波传感器、指示灯、按键检测等小功率负载，选用微型 SOT-23 封装 MOS，如 2N7002K-C、DO3415S，封装微型、静态功耗极低，负责小负载电源通断控制，精简外围电路。
ISweek工采网代理的MOS管具备完整产品矩阵，对标国际的工艺性能、稳定的国产化供应链，已为科沃斯、石头、海尔、老板电器、艾美特等头部家电客户提供一站式器件选型配套方案，有需要的可联系“在线客服”
