可实现优异RDS(ON)值及低栅极电荷特性的N沟道MOS管-DOP3205

N沟道MOS管是一种‌利用电压控制电流通断的半导体开关器件‌，核心特点是‌栅极加正电压导通‌，广泛用于电源管理和电机驱动等电路。‌‌N沟道MOS管的内部结构是在一块P型硅衬底上制作两个高浓度的N型区，分别作为源极（S）和漏极（D），表面覆盖绝缘层后引出栅极（G）。‌‌

导通原理‌：当栅极相对于源极施加的正电压（VGS）超过阈值电压（Vth）时，电场会吸引电子在衬底表面形成导电沟道，使漏极和源极接通。

截止状态‌：当栅极电压为0或低于阈值时，沟道消失，器件处于断开状态，几乎没有电流通过。

控制特性‌：它是电压控制型器件，输入阻抗极高，驱动几乎不消耗电流，适合高频开关应用。‌‌

工采网代理的DOP3205这款N沟道MOSFET采用先进的沟槽制造工艺与设计，可实现优异的R_DS(ON)值及低栅极电荷特性，适用于电源开关、电机驱动及负载切换等多种应用场景。

N沟道功率MOSFET‌是一种靠电压控制导通的电子开关，‌主要用在电源管理和电机驱动里‌，因为它导通电阻小、效率高，比P沟道更常见。

NMOS集成电路是N沟道MOS电路，NMOS集成电路的输入阻抗很高，基本上不需要吸收电流，因此，CMOS与NMOS集成电路连接时不必考虑电流的负载问题。NMOS集成电路大多采用单组正电源供电，并且以5V为多。CMOS集成电路只要选用与N-MOS集成电路相同的电源，就可与NMOS集成电路直接连接。不过，从NMOS到CMOS直接连接时，由于NMOS输出的高电平低于CMOS集成电路的输入高电平，因而需要使用一个（电位）上拉电阻R，R的取值一般选用2～100KΩ。

额定参数：‌‌

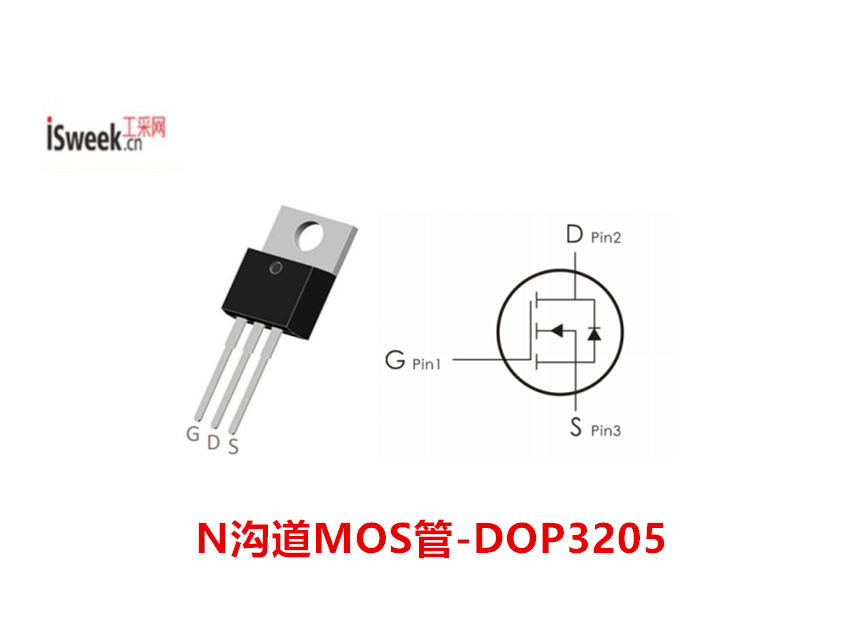

N沟道MOS管 - DOP3205的特性：

V_DS=55V,I_D=110A,R_DS(ON)<8mΩ@V_GS=10V

低栅极电荷

符合绿色设备标准，无铅且符合RoHS规范

适用于超RDS（ON）的先进高密度沟槽技术

卓越的散热性能包装

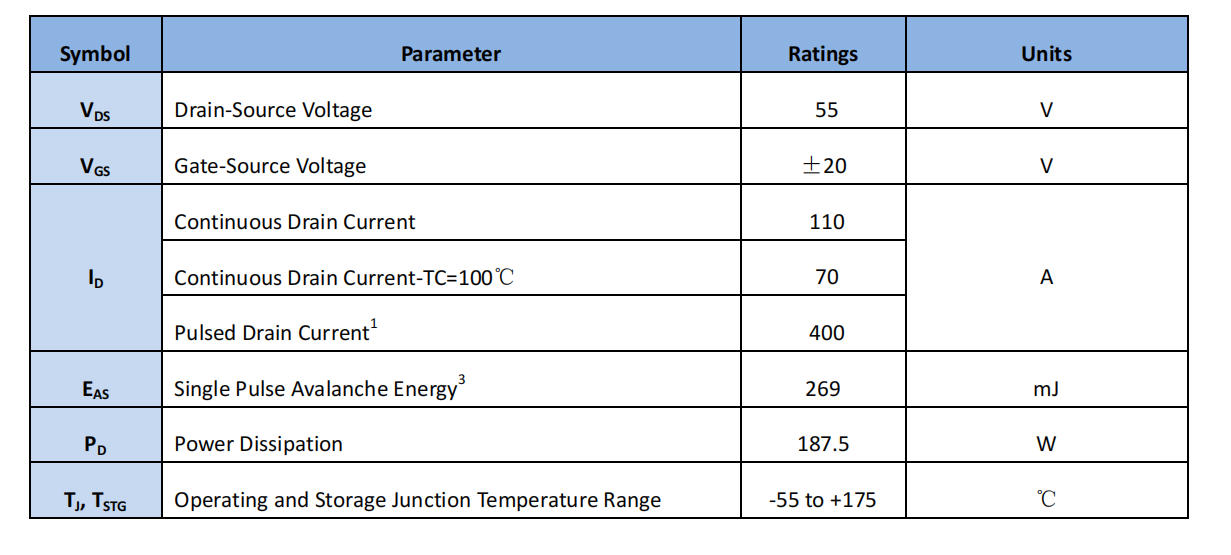

极限额定值：

漏极电压（V_DS）：55V

栅极电压（V_GS）：±20V

脉冲漏极电流（I_DM）：400A

单脉冲雪崩能量（E_AS）：269mJ

功耗（P_D）：187.5W

工作温度范围：-55℃至+175℃

工采网代理的N沟道MOSFET产品系列齐全，参数覆盖广泛，封装灵活多样，需要的客户可根据工作电压、导通电阻、封装形式及应用场景，找到合适型号，如需详细规格书或样品，可登录工采网联系“在线客服”
