采用先进的‌SGT单元设计、符合‌RoHS标准的N沟道MOS管-LN050N100G

场效应晶体管 (FET)是一种具有四个端子(栅极、源极、漏极和基板)的半导体器件。FET是一种单极器件,因为电流由一种类型的电荷载流子(电子或空穴)产生,具体取决于FET的类型(N沟道或P沟道),这与双极结型晶体管(BJT)不同,其中电流由电子和空穴同时产生。金属氧化物半导体FET (MOSFET)是FET的一类。MOSFET原理图符号有一个箭头,指示基板和通道之间的PN结的极性。

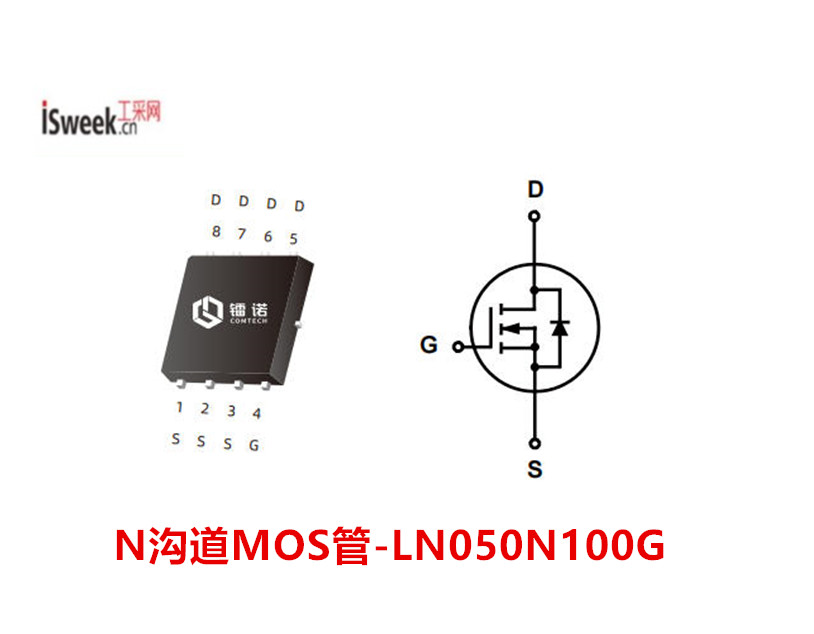

LN050N100G

工采网代理的LN050N100G是一款‌100V N沟道增强型MOSFET‌,采用先进的‌SGT单元设计‌,具有低栅极电荷和低导通电阻特性,符合‌RoHS标准及无卤素要求‌,并经过100%ΔVDS、UIS及Rg测试验证。‌‌

N沟道增强型MOSFET的关键参数

开启电压(Vth):使器件导通所需的栅源电压较小值。不同型号的N沟道增强型MOSFET

具有不同的开启电压。

导通电阻(RDS(on)):器件导通时漏极和源极之间的电阻,影响器件的功耗和效率。

较大漏极电流(ID(max)):器件在特定条件下能够承受的较大漏极电流。

较大漏极-源极电压(VDS(max)):器件能够承受的较大漏极-源极电压。

开关速度:包括开关上升时间和下降时间,影响器件在高频应用中的性能。

主要优势‌:

-采用先进的‌Trench MOSFET‌技术,具有低栅极电荷 (Qg) 和低导通电阻。

-适用于高频开关应用,如DC-DC转换器、电机驱动、电源管理模块等。

-具备高可靠性与热性能优化。

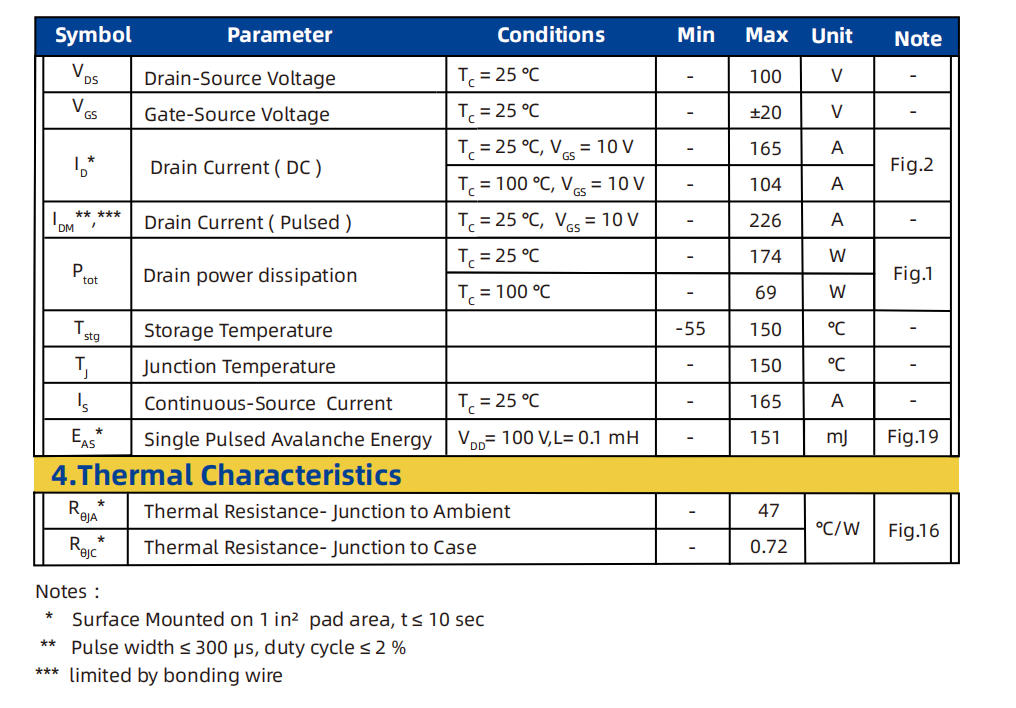

极限值

LN050N100G-1

N沟道MOS管 - LN050N100G的特性:

漏源击穿电压(BV)‌:≥100V

较大功耗(Ptot)‌:≤174W

较大漏极电流(ID)‌:≤165A

导通电阻(RDS(ON))‌:

RDS(ON)≦5.3 mΩ@ VGS=10 V

RDS(ON)≦7.5 mΩ@ VGS=4.5 V

典型应用场景

直流-直流转换器 (DC-DC)

无人驾驶飞机(无人机)电机驱动器

轻型电动汽车(LEV)驱动系统

服务器电源

电信基础设施电源

工采网代理的N沟道MOSFET产品系列齐全,参数覆盖广泛,封装灵活多样,需要的客户可根据工作电压、导通电阻、封装形式及应用场景,找到合适型号,如需详细规格书或样品,可登录工采网联系“在线客服”
