数字电感电容传感芯片的工作原理基于电容变化检测物理量（如位置、位移、压力等），并通过数字化信号处理实现高精度测量。
电容效应：当外界物理量（如物体位置变化、压力变化等）导致两个导体（通常为金属电极）间的电介质（如空气、液体）的介电常数、电极间距或面积发生变化时，电容值随之改变。
信号转换：电容变化被转化为电压或电流信号，经模数转换器（ADC）转换为数字信号，供后续处理。
数字信号处理：芯片内置数字电路解析信号，通过16位数字输出（分辨率可达0.5飞法拉）实现高精度测量，支持I²C通信速率达1MHz。

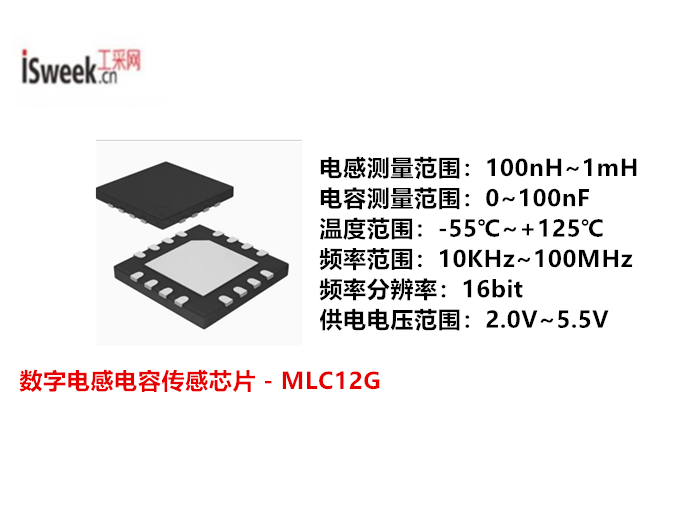

工采电子代理的MLC12G是一款高集成度双通道电感电容传感芯片。当用作金属接近检测时，直接与电感线圈相连，测量线圈的电感值(自电感)，同时对人体和非导电物质不敏感；当用作电容接近检测时，芯片直接与被测电极相连，测量单端对地的电容值(自电容)。通过谐振激励方法，解算测量出微小电感值或电容值的变化，进而测算出位置信息。
相较于搭配铁氧体线圈的传统方法，MLC12G可以适配更小的PCB线圈，是一种低功耗、低成本且分辨率高的非接触式金属检测解决方案。相较于传统触控型RC振荡类检测结构，MLC12G采用甚高频谐振方法，通过和检测电极配合，实现对物质的介电检测，电场强度穿透性更好。
MLC12G振荡频率在10KHz~100MHz范围内可任意配置，频率测量输出值为16bit数字信号，功能配置及数据读写支持较高1MHz的I2C通信速率，内置低噪声电源管理模块LDO，适配 2.0V~5.5V较宽电源电压范围。芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景；频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。

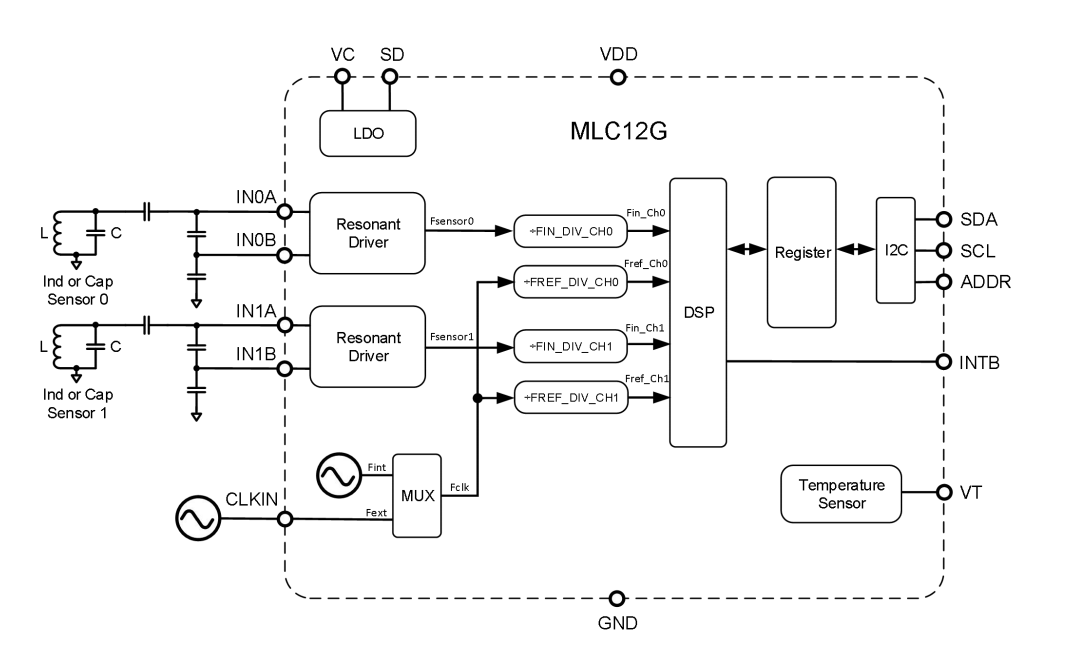

系统框图：
电容传感芯片 - MLC12G的特性：
电感测量范围：100nH~1mH
电容测量范围：0~100nF
温度范围：-55℃~+125℃
频率范围：10KHz~100MHz
频率分辨率：16bit
供电电压范围：2.0V~5.5V
转换时间：1ms~100ms（可配置）
平均功耗：7.5μA@1Hz
睡眠模式电流：50nA
停机模式电流：40nA
QFN16 封装
电容传感器 - MLC12G的应用：
金属接近检测
金属按键触控
人体接近检测
手势识别
位置传感
在数字电容传感芯片领域，浙江MYSENTECH便是国产品牌中的佼佼者。了解更多关于浙江MYSENTECH数字电容传感芯片的技术应用，请登录工采网官网进行咨询。
