双通道数字电感电容传感芯片的核心原理是基于LC谐振，把被测电感或电容的变化转换成谐振频率的变化，再由内部数字电路测频并换算成数字信号输出。双通道的意义在于两路可独立或差分测量，用来消除温漂等共模干扰。
工作原理拆解：
LC谐振激励：芯片内部驱动电路和外部接的线圈（测电感）或电极（测电容）组成一个LC谐振回路。芯片会激励这个回路产生振荡，谐振频率由公式f=1/(2π√(LC))决定。
物理量→电参数变化：
-测电感时，金属物体靠近线圈会产生涡流效应，改变线圈的等效电感量L。
-测电容时，物体靠近或介电常数变化会改变电极间的电容值C。
频率测量与数字化：被测的L或C一变，谐振频率f就跟着变。芯片内部的数字信号处理单元精确测量这个频率，再通过16位ADC等转换成数字信号，经I²C等接口输出给MCU。
双通道工作：两个通道可以同时或分时工作。典型用法是通道0接被测传感器，通道1接参考元件，做差分测量；这样温度、湿度等共模漂移能被有效抑制。
工采电子代理的MLC12G是一款高集成度双通道电感电容传感芯片。以高集成度、宽频适配、低功耗等核心优势，重新定义非接触式传感的技术标准，为金属检测、人体感应等场景提供高效解决方案。当用作金属接近检测时，直接与电感线圈相连，测量线圈的电感值(自电感)，同时对人体和非导电物质不敏感；当用作电容接近检测时，芯片直接与被测电极相连，测量单端对地的电容值(自电容)。通过谐振激励方法，解算测量出微小电感值或电容值的变化，进而测算出位置信息。
MLC12G振荡频率在10KHz~100MHz范围内可任意配置，频率测量输出值为16bit数字信号，功能配置及数据读写支持较高1MHz的I2C通信速率，内置低噪声电源管理模块LDO，适配 2.0V~5.5V较宽电源电压范围。芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景；频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。
和国内外同类产品相比，MLC12G具有更宽的激励频率范围，更远的非接触测量性能，更宽的工作电压范围，更灵活的参考频率及工作模式配置。芯片兼具温度传感信号用于温度补偿，独立的双通道测量方式可以相互补偿参考，还可配置自动报警逻辑，可广泛用于金属接近、人体接近、位置传感等工业和专用检测场景。

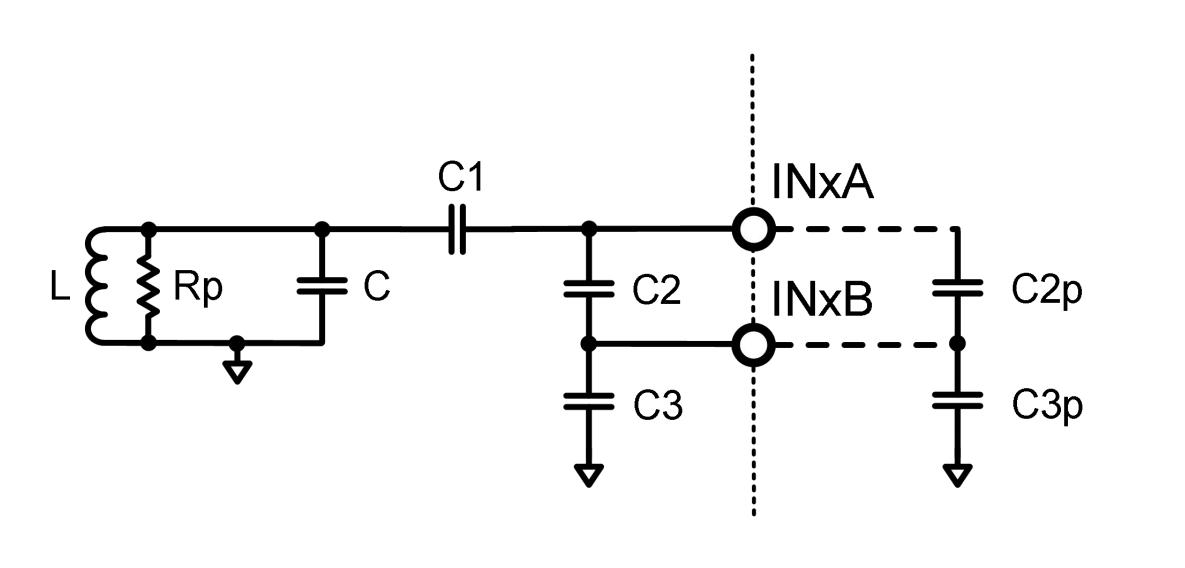

LC谐振网络：
功能亮点:
高抗干扰性：采用甚高频谐振方法，电场穿透性强
自适应驱动：可配置驱动电流（0.5–8mA）适应不同传感器
报警输出：支持阈值报警，INTB引脚可输出报警或转换完成标志
温度补偿：内置温度传感器，提升环境适应性
多模式工作：支持单次、连续、睡眠、停机等多种模式
数字电容传感芯片 - MLC12G的特性：
电感测量范围：100nH~1mH
电容测量范围：0~100nF
温度范围：-55℃~+125℃
频率范围：10KHz~100MHz
频率分辨率：16bit
供电电压范围：2.0V~5.5V
转换时间：1ms~100ms（可配置）
平均功耗：7.5μA@1Hz
睡眠模式电流：50nA
停机模式电流：40nA
QFN16 封装
电容传感器 - MLC12G的应用：
金属接近检测：直接连接电感线圈，对金属敏感，对人体和非导电物质不敏感。
电容接近与触控：可连接被测电极，检测单端对地电容变化，适合金属按键触控、人体接近等。
位置与手势识别：通过检测电感或电容的微小变化，测算位置信息，也可用于手势识别。
MLC12G打破传统电感电容传感方案的技术瓶颈，全数字化架构与灵活的配置功能，满足工业级应用的严苛需求，又降低终端产品的开发成本与体积，适用于工业控制、消费电子、安防监测等多种领域；获取完整数据手册、参考设计或技术支持可联系工采网“在线客服”。
