消费类与小型工业设备都离不开有刷直流电机，像智能门锁、电动玩具、小型机器人、自动阀门等产品中，既要能实现正反转控制，又要扛得住电机堵转冲击，同时还要兼顾低功耗；率能半导体推出的SS6285M单通道H桥双向电机驱动芯片，以紧凑封装、大电流输出、完善保护，为各类直流有刷电机提供高性价比国产化驱动解决方案。
产品概述
SS6285M是一款集成H桥的DC双向马达驱动集成电路，专门用于驱动一路有刷直流电机，设置 FI（前进）、BI（后退）两路逻辑输入引脚，仅通过简单高低电平逻辑，就可以完成电机正转（前进）、反转（后退）、刹车、高阻停止四种工作状态切换，同时支持PWM调速控制，输入逻辑频率最高可达30kHz。
芯片工作电压范围：3.0V～30V,内置续流二极管，能快速释放电机感性负载产生的反向冲击电流，降低反向电动势对电路的冲击；具备优秀抗干扰性能，待机电流小于1μA，静态功耗极低；提供SOP8、DIP8两种封装，完全符合 RoHS 环保规范，满足消费类、工业小设备的环保生产要求。
性能参数
■ 供电电压：3.0V‑30V，最大绝对耐压 32V。
■ 持续输出电流：6A，峰值电流可达8A，可驱动大功率小型直流电机
■ 导通内阻 Rds (on)：典型 80‑110mΩ，低导通损耗，发热更小
■ 超低待机电流：＜1μA，电池供电产品有效延长续航
■ 欠压锁定 UVLO：典型 2.2V，电压不足自动闭锁，避免电机异常工作
■ 过热保护：典型 160℃触发关断，温度回落至 130℃自动恢复
■ 简单双IO控制-普通单片机 GPIO 即可驱动，无需复杂外围逻辑
■ 过流保护：典型 10A 过流嵌流，实现短路保护，守护芯片与后端电机安全

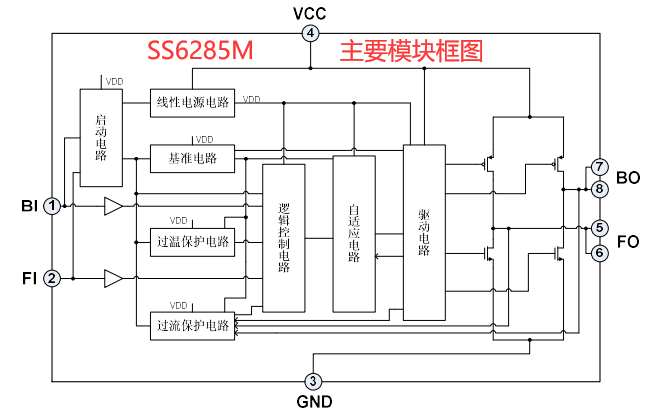

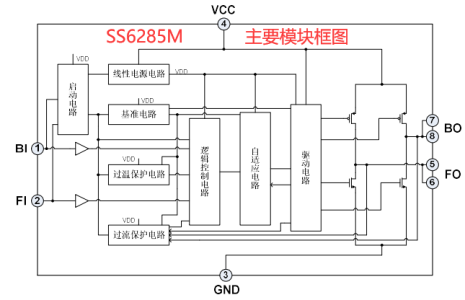

电机运行时堵转、短路、电源骤变是最常见故障点，SS6285M内置对应保护电路：
1. 过热保护：结温约160℃触发保护，关闭输出；下降至130℃自动恢复工作，避免烧毁。
2. 过流 / 短路保护：过流阈值典型 10A，发生短路、堵转时进行电流钳位，限制异常大电流。
3. 欠压保护 UVLO：电源电压过低时锁定输出，防止电机力矩异常、设备误动作。
4. 内置续流二极管，释放电机反向电动势，抑制电压尖峰。
应用场景
■ 智能电磁门锁：驱动锁舌电机，实现开锁闭锁，电池供电场景下微待机电流优势突出。
■ 电动玩具模型：玩具车、玩具机器人，支持大电流驱动，正反转刹车响应迅速。
■ 小型机器人、小车底盘，直流执行机构驱动。
■ 自动阀门、小型执行器。
■ 无线充电设备电机调节机构等。

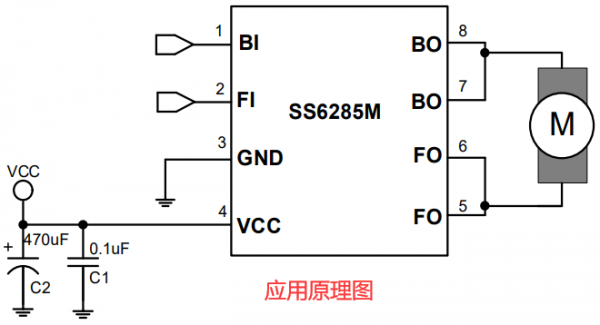

针对智能锁、玩具、小型执行器等主流应用场景，实际项目中，做好电源滤波、合理布局功率走线、重视上电时序，就能充分发挥SS6285M全部性能，如需了解封装尺寸、电气参数或订购信息、PDF规格书可联系代理商-工采网“在线客服”
