在液位监测、物料含水率检测、漏水防护、接近感应等应用领域，电容式传感凭借非接触、结构简单、响应迅速的优势得到大量应用；但传统方案往往面临器件多、外围电路复杂、寄生干扰大、需要外挂MCU做数据运算、功耗难以控制等开发痛点。敏源传感推出MCP1085S一颗集成电容模拟前端与Cortex‑M0+内核的SOC芯片，将电容信号采集、信号预处理、边缘运算、外设接口集于一体，大幅降低电容传感设备的硬件与软件开发门槛。
产品描述

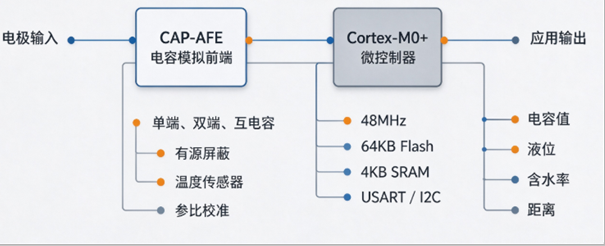

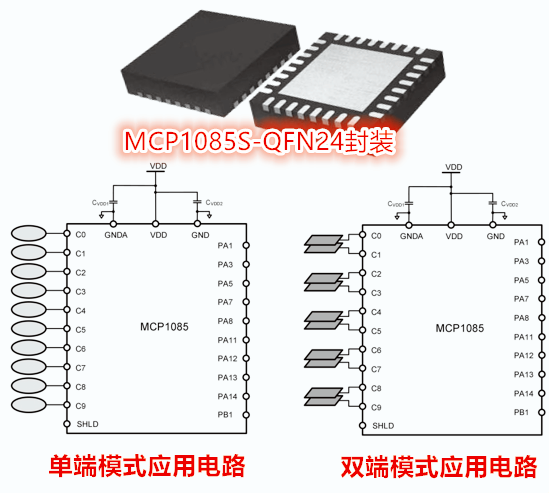

MCP1085S是敏源传感推出的新一代电容传感SOC芯片，采用 QFN24（4.0×4.0×0.75mm）封装，将十通道宽频电容模拟前端 CAP‑AFE、 Cortex‑M0 + 微处理器、存储器、多种外设接口高度集成于单颗芯片中，可实现电容信号采集、预处理、边缘运算一体化；提供10路单端或者5路双端电容测量能力，支持单端电容、双端浮空电容、互电容三种测量模式；电容测量范围 1pF~10nF，最高分辨率可达 1fF，输出 16bit 数字测量结果。
芯片内置16bit高精度数字温度传感器，可对电容检测结果做温度补偿，降低温漂带来的测量误差；内置64KB Flash、1KB Data Flash 与 4KB SRAM，可直接在片内编写应用程序，将采集频率原始数据换算为电容值，进一步解算出液位、含水率、位移、接近距离等实际物理量，无需额外MCU；同时芯片具备丰富定时器、ADC、通信接口，同时支持睡眠、深度睡眠多级低功耗模式等。
产品特性
一、电容模拟前端 CAP‑AFE 特性
1. 灵活通道配置：支持10路单端电容测量或5路双端浮空测量，同时支持互电容检测模式。
2. 宽频高精度测量：电容激励测量频率0.1MHz‑30MHz可配置；16bit输出，最高分辨率1fF；单通道转换时间0.1ms‑23.5ms 软件可配置，支持多次采样平均降噪处理。
3. 三种测量模式
● 单端对地电容：适用于液位、水浸、触控按键，支持有源屏蔽功能；
● 双端浮空电容：差分检测，抗地噪声干扰，适合复杂电磁环境；
● 互电容测量：芯片自动多步运算，消除对地寄生电容影响，用于接近感应检测。
4. 有源屏蔽抗干扰：配备 SHLD 屏蔽输出引脚，拥有单路、多路两种屏蔽模式，有效抑制 PCB 走线、线缆寄生电容干扰；仅单端模式可用，可配置高低功率驱动适配不同屏蔽负载。
5. 多套参比校准：内置 20pF 参比电容，同时支持单路、双路外接参比电容，双路参比方案可进一步消除时间漂移，满足不同精度等级测量需求。
6. 状态检测保护：具备计数溢出标志寄存器，可检测测量数据溢出；独立状态寄存器反馈电容、温度转换工作状态，保障数据读取可靠性。
7. 内置温度传感：16bit 数字温度传感器，典型精度±0.5℃，测温范围‑40℃~+85℃，用于电容测量温漂补偿。
8. 子系统独立休眠与复位：CAP‑AFE 具备自动休眠机制，空闲时关闭模拟电路降低功耗；支持 CAP‑AFE 独立软件复位，复位传感前端而不影响 MCU 内核运行，便于故障恢复调试。
二、MCU 内核与存储特性
1. 内核采用32 位 Arm Cortex‑M0+，最高工作主频 48MHz，支持片上边缘算法运算。
2. 存储：64KB Flash（用户程序存储）、1KB Data Flash（存储校准标定参数，掉电保存）、4KB SRAM（算法运行缓存）。
三、外设接口资源
1. 定时器：1 路高级控制定时器、1 路通用定时器、1 路基本定时器、独立硬件看门狗 IWDG、24 位 SysTick 系统定时器，共计 5 路定时器。
2. ADC：1 路 12 位模数转换器，最高 1MSPS 采样速率，包含 5 路外部输入通道与 1 路内部参考电压通道。
3. 通信接口：2 路 USART 接口、1 路 I2C 接口，满足设备对外数据交互。
4. GPIO：10 个快速 IO 端口，全部 IO 可映射外部中断；部分 IO 支持灌电流、恒流源模式，可直接驱动数码管。
5. 其他硬件：CRC 校验单元、96 位全球唯一芯片 UID、SWD 串行调试接口，方便固件开发、版本校验与设备身份识别。
四、电源、复位与低功耗特性
1. 供电范围 2.3V~5.5V，兼容 3.3V、5V 主流硬件系统；工业级温度范围‑40℃~+85℃。
2. 保护机制：上电复位 POR、掉电复位 PDR，可编程电压监测器 PVD，实现电源异常防护。
3. 内置48MHz HSI 高速振荡器、40KHz LSI 低速振荡器，同时支持外部 HSE 时钟输入。
4. 多级低功耗模式：支持 Sleep 睡眠模式、Deep Sleep 深度睡眠模式；1Hz 测量频率条件下平均功耗仅 6.4μA。
典型应用场景
● 液位检测：非接触式液面检测，穿透塑料壳体检测水箱、油盒、试剂罐液位；
● 含水率与干湿度分析：土壤、颗粒物料、食品介质湿度检测；
● 漏水 / 水浸报警：机房、储能设备、管道漏水监测；
● 介质介电检测：物料状态识别、成分辅助判断；
● 接近感知与微小位移测量：非接触距离感应；
● 防水电容触控按键，搭配屏蔽功能，提升潮湿环境按键稳定性。
MCP1085S依靠多模式电容采集、片上运算、温度补偿、低功耗特性，适配众多电容感知赛道，广泛应用液位测量、含水率检测、水浸传感、接近感知、触控按键等场景，获取产品更多信息可联系授权代理商ISweek工采网“在线客服”
