在现代电子照明系统中，LED因其高效节能、寿命长等特点得到广泛应用。然而，LED作为电流驱动型器件，其亮度和稳定性，高度依赖驱动电路的设计质量。驱动芯片作为LED照明系统的控制单元，直接决定了产品的光效表现、使用寿命和成本竞争力。
LED的发光强度与流过其PN结的电流呈正相关，但电流过大会导致芯片过热失效，电流不稳则会引发频闪问题。驱动芯片的基本功能是将不稳定的输入电压转换为恒定电流输出。其工作流程通常包括：输入电压采样、误差放大、开关管控制、电流反馈调节等环节。通过闭环反馈系统，芯片实时监测LED两端的电流值，当检测到偏差时立即调整开关占空比，从而维持输出电流的稳定性。
工采网代理的WD35-S28A是韩国Wellang推出的一款交流直驱LED驱动芯片，采用“2+2”通道架构，内部集成2个高压FET通道，外部可驱动2个外接高压MOSFET通道，用于LED恒流照明控制。实现对LED恒流调节控制照明系统的亮度，恒流调节值可通过4个外部电阻控制，每个通道的驱动电流均可通过外部电阻独立设置，以适应不同LED串的配置需求。
WD35-S28A的核心优势在于其强大的LED电流驱动能力，可通过外部电阻进行精确调节电流，不仅确保LED的稳定工作，还提供了灵活的电流控制选项，满足不同应用场景的需求；此外，支持模拟调光功能，允许用户根据实际需要调整亮度，进一步提升了照明系统的适用性和用户体验。
支持模拟调光，可通过外部电压信号轻松实现调光控制，独特的VPCOM引脚功能，可使系统在输入电压变化时自动调整LED电流，保持总输入功率基本恒定，避免在高压输入时功率超标，增强系统安全性，当ADIM引脚输入电压低于0.436V时，所有LED自动关闭，配合40mV迟滞 ，可避免电压波动导致的误触发，保障调光稳定无闪烁。

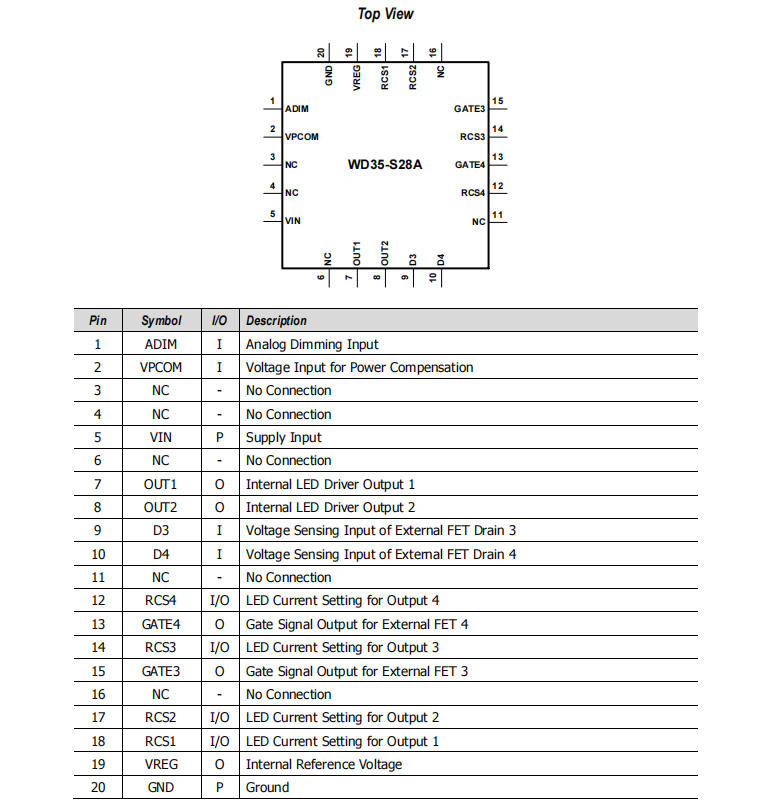

封装引脚：
LED驱动器 - WD35-S28A的特性：
LED直接驱动器来自交流线路
宽输入范围：AC 90~305V
具有内部2个通道和外部2个通道的恒流驱动
恒流调节：通过4个外部电阻（RCS1~RCS4）独立设置每个通道的驱动电流，适应不同LED串配置。
可调通道驱动电流
与模拟调光兼容
模拟调光：支持外部电压信号调光；当ADIM引脚电压低于0.436V时所有LED关闭，带40mV迟滞防误触发。
电气性能：功率因数>0.9，总谐波失真<15%，系统效率可达90%以上。
总谐波失真降低< 15%
功率补偿：通过VPCOM引脚检测交流输入电压，自动调整各通道电流，保持总输入功率恒定，避免高压时功率超标。
保护功能：过温保护（硅温高于160°C时LED熄灭，降温后自动重启）、EMI安全运行。
过温保护
封装规格：热增强型QFN20封装（6×6mm），工作环境温度-25~85℃，结温上限125℃。
技术优势：
高效率：系统效率可达90%以上，相比传统DC驱动方案减少15%-30%的电力损耗。
简化设计：无需变压器和直流转换模块，适用于空间有限的灯具设计。
稳定性：通过温度补偿和过流保护，避免因电压波动导致亮度不均或芯片损坏。
LED驱动IC - WD35-S28A的应用领域：
商业照明：筒灯等室内照明产品，模拟调光与功率补偿功能可保障光线舒适度与节能效果。
工业照明：高天棚灯等工业场景照明，需适应宽电压波动与高温环境。
户外照明：路灯等户外产品，EMI安全运行与全面防护机制，可提升产品稳定性。
WD35-S28A以其“2+2”通道架构、高功率因数、低谐波失真、灵活调光与功率补偿功能，为LED照明提供了一款高性能、高可靠性的驱动解决方案，如需产品PDF技术细节、应用电路或样品申请，可联系工采网。
