高性能同步整流恒流LED控制器的核心，是把“恒流控制”和“同步整流”两项技术合在一起：一边用闭环反馈把LED电流锁死在设定值，一边用低导通电阻的MOS管代替传统二极管做整流，大幅降低损耗、提高效率。
LED是电流型器件，电压稍微波动，电流就会剧烈变化，所以控制器必须实时监测并调整输出电流，核心是一个闭环负反馈环路：
采样：在LED回路里串联一个精密采样电阻（Rsense），电流流过时产生微小压降（Vsense = I × Rsense），把电流信号“翻译”成电压信号。
比较：芯片内部的误差放大器把这个压降和内部基准电压（Vref）比较，输出误差信号。
调节：误差信号控制内部功率MOSFET的导通状态——电流偏大就减小导通，偏小就加大导通，最终把输出电流锁死在设定值 I = Vref / Rsense。
工采网代理的SS8100是一款高效率、恒电流、降压型半桥DC/DC转换器驱动芯片，专为LED照明应用设计，采用eTSSOP-16封装；具备超过15A大电流输出能力、高达50000:1PWM调光性能、以及全面的保护机制，为舞台照明、汽车照明、影视灯光等领域提供优质驱动解决方案。
SS8100采用同步模式和异步模式两种工作模式，输入电压范围为8V～65V，其较大输出电流可达25A，芯片内置迟滞式恒定关断时间工作模式，无需外部补偿电路，其PWM调光分辨率远高于传统方案的200K:1，可实现更精细的亮度调节，此外其低灰度调光特性有效避免了LED闪烁和抖动问题，提供更自然的视觉体验。
SS8100提供一系列保护功能，包括欠压锁定保护（UVLO）、过热保护（OTP）、LED开路与短路保护，输出欠压保护功能等。SS8100使用具有散热片的封装，因此系统可以在大电流通过时稳定工作。

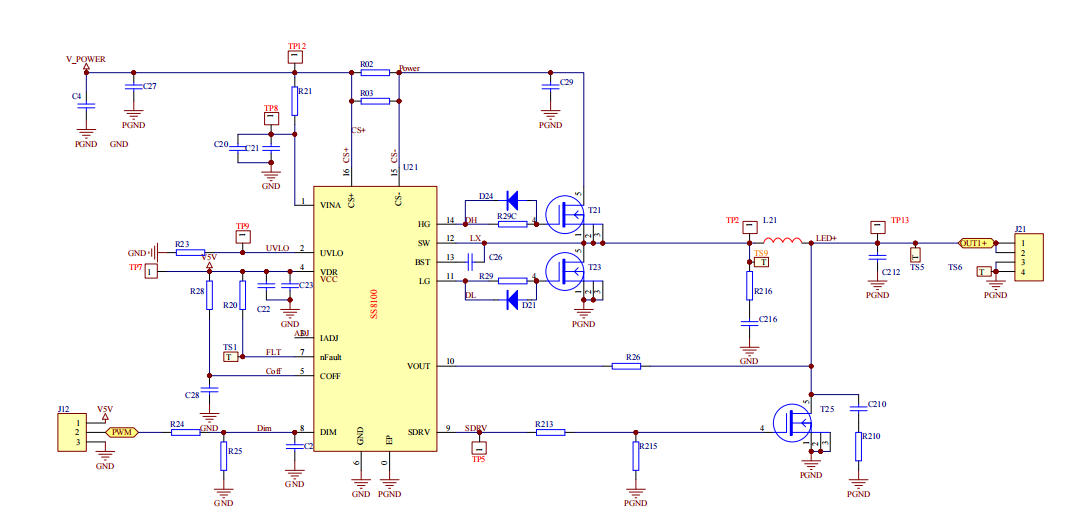

典型应用：
调光控制方式：
PWM调光控制：
-信号提供至DIM 脚，对并联MOS及logic 控制进行调制，实现高速切换控制
IADJ调光控制：
-通过外部DAC或电压变量进行改变IADJ的电压值，实现对输出电流控制
-IADJ 电压值0.2~1.2V
SDRV并联调光控制方式（M3）
简述：
两种拓扑选择：大电流设计应用同步整流架构，低成本小电流可以应用异步拓扑结构
开关频率：可通过设置Coff脚（PIN5）的RC设定
设置错误侦测脚：nFault脚检测输出端的在线状态
模拟调光：IADJ可以实现高精度模拟调光，对LED实现更细腻及线性度调整
PWM调光：DIM脚实现PWM开关调整，优化的运算可以实现高分辨率调光
欠压保护：UVLO脚可以实现输入电压阀值设定
LED驱动芯片 - SS8100的特性：
大于15A输出电流能力
50000:1以上高PWM调光分辨率
模拟调光比250:1
宽泛的输入电压范围: 8V~65V
开关频率可调整
封装：eTSSOP16
良好的线性度
稳定的恒流特性
保护特征
- VCC 欠压锁定
- 过流保护
- 过热保护
- 输出欠压保护
- LED开路保护
LED驱动IC - SS8100的应用：
专业舞台照明： 高亮度、精准调光、无闪烁是核心要求。
汽车照明 (前照灯/尾灯/内饰)： 宽输入电压适应汽车环境，高可靠性保障安全。
影视拍摄灯光： 需要高质量的连续调光和稳定的光输出。
高亮度投影仪光源： 驱动大功率LED光源，要求高效率和高稳定性。
工业级LED照明： 应对严苛的工业环境，需要宽电压输入和完备保护。
SS8100一款集大电流输出、超高精度调光、高效率转换以及多重保护机制于一体的LED驱动芯片，其迟滞控制模式简化设计，并提供同步/异步两种架构选择，为开发高性能、高可靠性的专业照明系统提供了强大的核心驱动力，更多详细资料可联系工采网“在线客服”
