在智能家居、消费电子与安防设备的触控设计中，多按键/矩阵触控、LED背光驱动、强电磁抗扰与低功耗只是基础能力，更完整的方案还需兼顾高灵敏度、低延时响应、滑条/滚轮交互、接近唤醒、防水防误触、湿手/手套操作、金属面板穿透、自动校准与温漂补偿等可靠性，在复杂电磁环境、电池供电和多样化面板条件下，依然实现稳定、精准、流畅且低功耗的人机交互体验。
由工采网代理的韩国GreenChip推出的GT316L电容式触摸传感器，依托自研GreenTouch3™触控引擎，实现16路触控检测与LED PWM驱动复用，兼顾强抗干扰性能、灵活配置与超低功耗，为多按键触控产品提供高集成度一体化解决方案。
产品概述

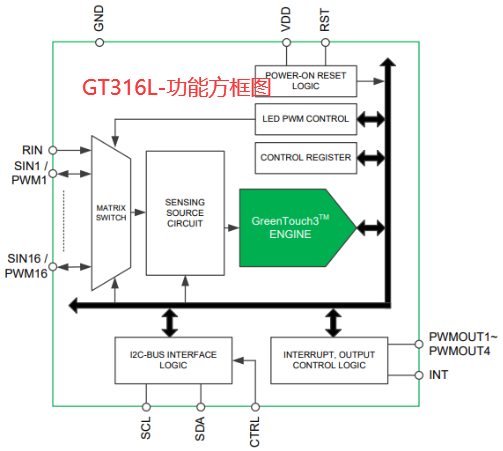

GT316L是GreenTouch3™系列电容触摸芯片，支持16通道电容感应检测，芯片SIN引脚支持功能复用，可配置为触摸感应输入，也可切换为LED PWM调光输出，无需额外增加LED驱动芯片，芯片通过I2C接口完成全部寄存器配置，可灵活设置触摸灵敏度、响应时间、PWM 亮度、中断模式等参数，解决主控IO资源不足的设计难题。
芯片支持1.8V～5.5V宽电压单电源供电，提供QFN‑28L（4×4mm）、TSSOP‑30L 两种封装，符合RoHS标准，内置GreenTouch3™专用触控引擎，集成模拟补偿电路、数字噪声滤波器、智能灵敏度校准、CS/EFT 噪声增强内核，可有效抵御 EMC、EMI 干扰，抑制硬件偏差、电源扰动、温度漂移、湿度漂移带来的误触发，在工业家电强噪声环境下也可稳定工作，解决家电、安防设备常见的水雾、电源脉冲干扰问题。
● 支持单点触摸 / 多点触摸模式可软件切换；
● 每通道独立灵敏度配置，支持自动校准，适配不同PCB触摸 PAD；
● RIN参考电容引脚，用于补偿各触摸通道寄生电容差异，进一步提升检测稳定性。
触控与 LED 驱动引脚复用
16路SIN1~SIN16引脚可通过寄存器配置二选一：触摸输入或者PWM输出，不可同时使用。
● 作为触摸输入：外接触摸 PAD，检测手指触碰带来的电容变化；建议外部串联电阻≤1kΩ，可选配补偿电容，优化 ESD与辐射噪声抗性。
● 作为PWM 输出：支持32级亮度调节，单引脚最大灌电流 10mA，用于按键背光LED驱动。
电气参数：
■ 供电电压 ：1.8V ~ 5.5V 单电源
■ 触控通道 ：16路复用 SIN 通道
■ 独立大功率输出：PWMOUT1~4，单路25mA 灌电流
■ LED 调光等级：32 级线性 PWM 亮度调节
■ I2C 速率：标准 100kHz / 快速 400kHz
■ 典型待机功耗：13~75μA（可配置扫描周期）
■ ESD 防护等级：HBM ±8000V
■ 最小检测电容变化：0.1pF
■ 工作温度：-40℃ ~ +85℃
典型应用场景
1. 安防门锁：智能门锁密码触摸按键，自带按键背光，强抗电源干扰；
2. 家用电器：冰箱、空调、洗衣机、微波炉控制面板多按键触控；
3. 便携消费电子：遥控器、便携播放器、数码相机、PDA；
4. 多媒体设备：TV、DVD、数码相框、家庭影院操作面板；
5. 照明与 OA 设备：触摸调光开关、LCD 显示器、复印机、打印机控制面板；
6. 玩具、游戏设备：多按键触控人机交互面板。

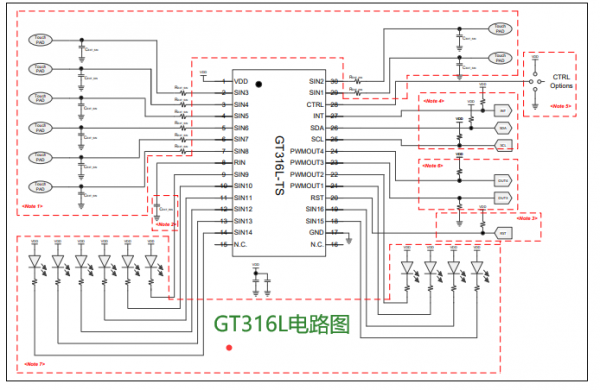

GT316L将16通道电容触摸检测、多通道PWM背光驱动、强大抗干扰算法、灵活低功耗配置集于单颗芯片，借助GreenTouch3™引擎解决家电与工业场景的温湿度漂移、EFT/CS 脉冲干扰痛点；产品完整规格书、标准应用原理图、PCB 布线指南、寄存器配置手册；样品申请、硬件调试、项目方案对接，可联系授权代理商【ISweek工采网】“在线客服”
