智能家电触摸产品内部充斥继电器、可控硅、LED驱动带来的各类电磁干扰，CS、EFT脉冲、电源纹波、温湿度变化，极易造成触摸误触发、灵敏度漂移、按键失灵等问题，韩国GreenChip推出的GTC08L电容触摸传感器，搭载GreenTouch5C™触控引擎及Noise Buster™降噪技术，提供8路触摸检测通道，凭借自研内核与完整抗噪体系，提供稳定可靠的触控解决方案。
芯片概述

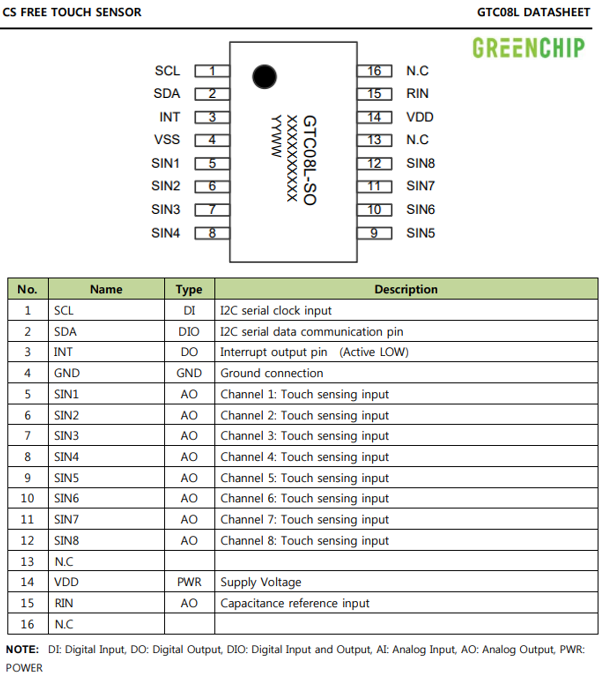

GTC08L属于GreenTouch5C™电容式触控芯片系列，提供8路独立触摸检测通道SIN1~SIN8，搭配RIN参考引脚做电容比对检测，采用SOP‑16L贴片封装，外形尺寸 9.90×3.90×1.40mm，引脚间距 1.27mm，满足 RoHS 环保标准，支持2.7V～5.5V宽电压供电，可适配3.3V、5V 主流 MCU系统，无需额外隔离电源，简化整机电源架构。
芯片内置上电POR复位电路，上电自动完成初始化；采用标准I²C总线接口（SCL、SDA）支持400kHz高速模式；配置开漏型 INT 中断输出引脚，支持脉冲模式 / 电平模式两种中断输出，触摸状态发生改变时主动向MCU发出通知，同时搭载寄存器写锁定保护功能，参数调试完成后锁定寄存器，规避总线异常干扰篡改配置，进一步提升整机系统稳定性。

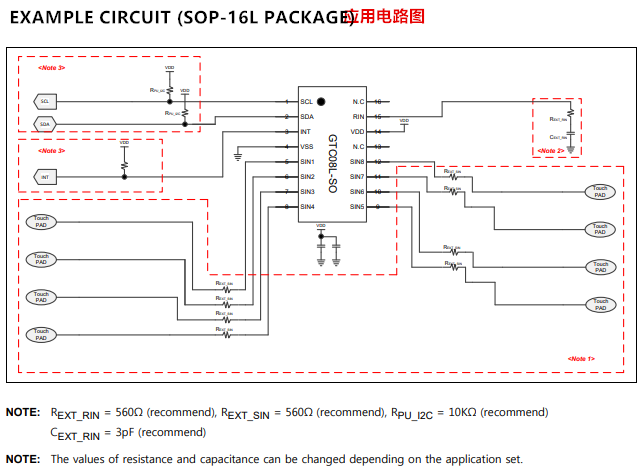

芯片为CS‑FREE免采样电容架构，外部仅需少量阻容元器件即可完成硬件搭建，内置ESD保护串联电阻，ESD防护能力HBM可达±8000V，MM±500V，CDM±2000V，具备优秀静电耐受性能，此外，芯片不仅支持独立按键检测，还内置滑动检测功能，通过寄存器配置即可实现滑条触控，无需增加额外硬件。

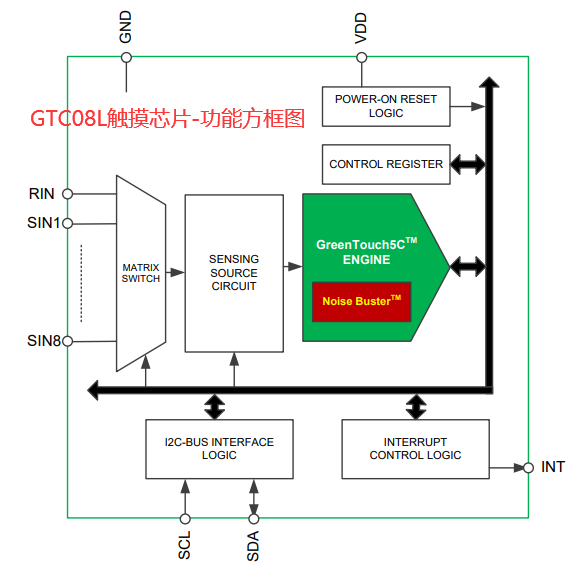

核心技术：GreenTouch5C™引擎+Noise Buster™抗噪
1、集成模拟补偿电路+数字噪声滤波器，能抑制CS、RS、EFT、脉冲干扰、电源纹波噪声。
2、智能灵敏度自动校准：可动态抵消硬件偏差、温度漂移、湿度漂移带来的灵敏度偏移。
3、触摸超时保护：可配置4‑34s超时时间，解决异物覆盖面板导致按键持续锁死的异常问题。
4、支持单点触摸/多点触摸模式切换；自带滑动滑条检测功能，仅通过寄存器配置即可实现按键触控与滑条滑动检测，不用增加外部器件。
5、支持灵活参数配置：每一路触摸通道独立可调灵敏度，支持通道使能开关、校准时间、空闲检测时间、忙转空闲时间等参数，适配不同面板厚度、不同 PCB 布局场景。最小可检测 0.1pF 的电容变化，最大支持 100pF 外部感应电容，兼容厚玻璃、亚克力面板应用场景。
注意：芯片内部检测逻辑通过对比 SIN 触摸通道与 RIN 参考通道的电容差值，判断手指触摸动作。设计时只需保证参考引脚与触摸引脚静态电容接近，就可以获得稳定触摸效果。闲置通道可通过寄存器关闭，减少噪声耦合与功耗。
产品电气参数
● 供电电压 VDD：2.7V ~ 5.5V
● 触摸通道数量：8 路（SIN1~SIN8）
● 通信接口：I2C；标准模式 100kHz，快速模式 400kHz
● 中断引脚：INT，开漏输出，低有效，需外接上拉电阻
● 最小可检测电容变化：0.1pF
● 最大外部输入电容 ：100pF
● 灵敏度档位：约 60 级可调
● 典型触摸响应时间 tON：80ms（寄存器默认配置）
● 上电后 I2C 稳定通信时间：≥1ms
● 上电后触摸引擎就绪时间：≥300ms
● 触摸超时设置范围：4s ~ 34s
● 工作温度范围：-40℃ ~ +85℃
● ESD‑HBM ±8000V
● ESD‑MM ±500V
● ESD‑CDM ±2000V
● 封装型号 SOP‑16L（GTC08L‑SO）
典型应用场景
多媒体影音设备：电视、DVD、蓝光播放器、机顶盒、家庭影院触控按键；
家用电器：冰箱、空调、洗衣机、微波炉、电磁炉、净饮水设备、智能马桶、加湿器。
办公与消费电子：显示器、传真复印机、灯光控制器、玩具、游戏设备等触控人机交互界面。
GTC08L是8通道电容触摸方案，凭借GreenTouch5C™内核与Noise Buster™抗噪技术，解决产品普遍存在EMC干扰、温湿度漂移、误触发等问题；还支持按键、滑条，单/多点触摸等功能，如需产品PDF规格书、测试板及样品申请等，可联系ISweek工采网“在线客服”
