15通道电容式触摸芯片的核心原理是通过电荷转移或充放电方式检测每个通道电极的电容变化，当手指靠近电极时引入额外并联电容，芯片识别该变化后输出对应触摸信号。
15通道触摸芯片通常采用自容式检测，即每个电极独立检测对地电容变化，电路简单、抗干扰强，适合按键、滑条等应用；而互容式（交叉电极矩阵）更适合需要精确定位坐标的触摸屏。
工作流程：
电容形成：芯片每个通道连接一个PCB焊盘（电极），电极与地之间存在固定的寄生电容。
触摸引发变化：手指靠近电极时，人体相当于导体，与电极间形成并联电容，使总电容值增大。
信号检测：芯片内部通过RC充放电计时、电荷转移或Sigma-Delta等方式，将电容变化转换成可测量的数字量。
阈值判断：将测量值与基准值比对，超过设定阈值即判定为有效触摸，并输出对应信号。
由工采网代理韩国GreenChip的电容式触摸芯片 - GTX315L是具有多通道触发传感器的15位触摸传感器系列，它是通过持续模式提供中断功能和唤醒功能，具备自动灵敏度校准、超强抗干扰能力，独有的嵌入式GreenTouch3TM引擎:模拟补偿电路、嵌入式数字噪声滤波器拥有智能超高灵敏度校准；对电磁兼容、电磁干扰、温湿度变化、电压干扰、温度漂移、湿度漂移等都有较强的抗干扰能力；能够有效避免因环境因素变化引起的按键误触等情况。
GTX315L基于电容感应技术，通过检测手指靠近电极时引起的电容变化来判断触摸事件。手指作为导体靠近触摸感应盘时，该通道的对地电容量会微小增大，当变化量达到芯片设定的触发门槛时，即判定为有效按键动作。 芯片内置高精度检测电路和逻辑运算器，持续有效检测超过一定时间（如60ms）才输出按键信息，以减少误触。
该芯片工作电压范围：1.8V～5.5V，采用I2C通信协议；支持超低功耗、可调节功耗、可节灵敏度(64级)、可控制LED灯亮度(32级 )与国产芯片相比，GTX315L拥有超强抗干扰能力、断电记忆功能，过温、过电流保护，能经受反复按键操作。并符合国家强电测试标准；它经过高压测试和注入电流测试，可靠性更高。
可抗特斯拉（小黑盒）线圈干扰，支持单键/多点触控；被广泛应用于智能门锁、便携式电子产品、多媒体设备、智能家电以及办公设备等领域，可直接兼容原机械式轻触按键的处理信号。

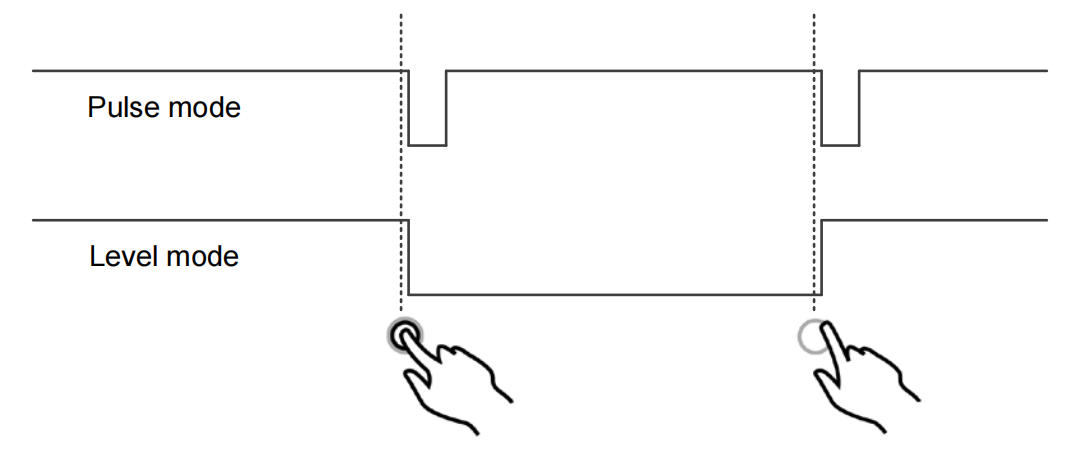

两种中断模式操作：
电容式触摸IC - GTX315L具备特性：
供电电压范围宽：1.8V～5.5V
15通道cap.传感输入
嵌入式GreenTouch3TM引擎
-模拟补偿电路
-嵌入式数字噪声滤波器
-智能灵敏度校准
-低功率增强器
提供中断功能；提供幻灯片模式；
支持I2C接口；提供“寄存器写入锁定”功能
应用：
多钥匙应用—门锁、遥控器等。
便携式电子产品-手机，MP3, PMP, PDA，导航、数码相机、摄像机等。
多媒体设备-电视，DVD播放器，蓝光播放器，数码相框、家庭影院等。
外围电路简单，调试方便；可以通过编程方便的单独调整每个按键的灵敏度，通过无铅认证，封装（QFN-24L (4.00 x4.00x0.75, e = 0.50)） 模拟补偿电路；嵌入式数字噪声滤波器；GTX315L的CTRL引脚提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线。
韩国GreenChip触摸芯片不仅具有多通道输入和输出的多功能特性，且在功耗、抗干扰、工作电压范围和穿透力方面都具有突出优势，为各种触摸控制应用提供了高性能、可靠性和灵活性；了解更多产品型号PDF规格书、申请样品、价格等技术支持可联系“在线客服”
